双轮独立式车辆悬挂结构三维设计

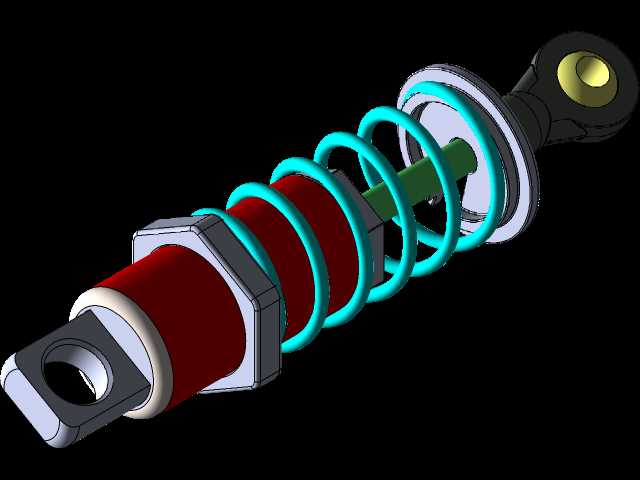

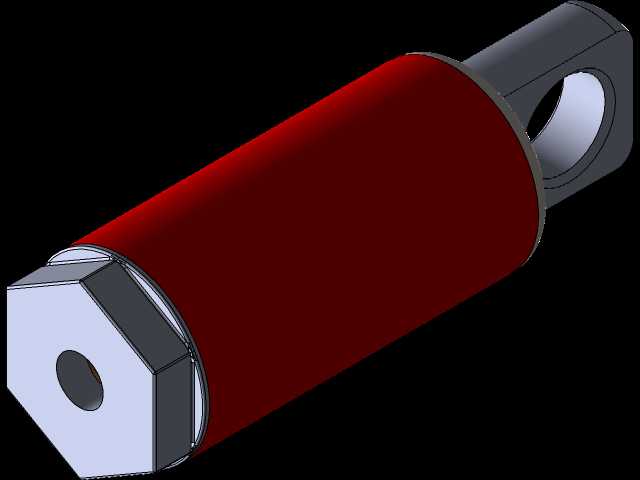

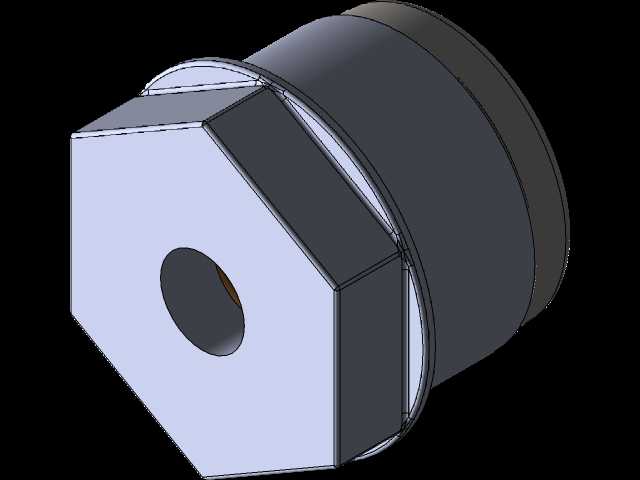

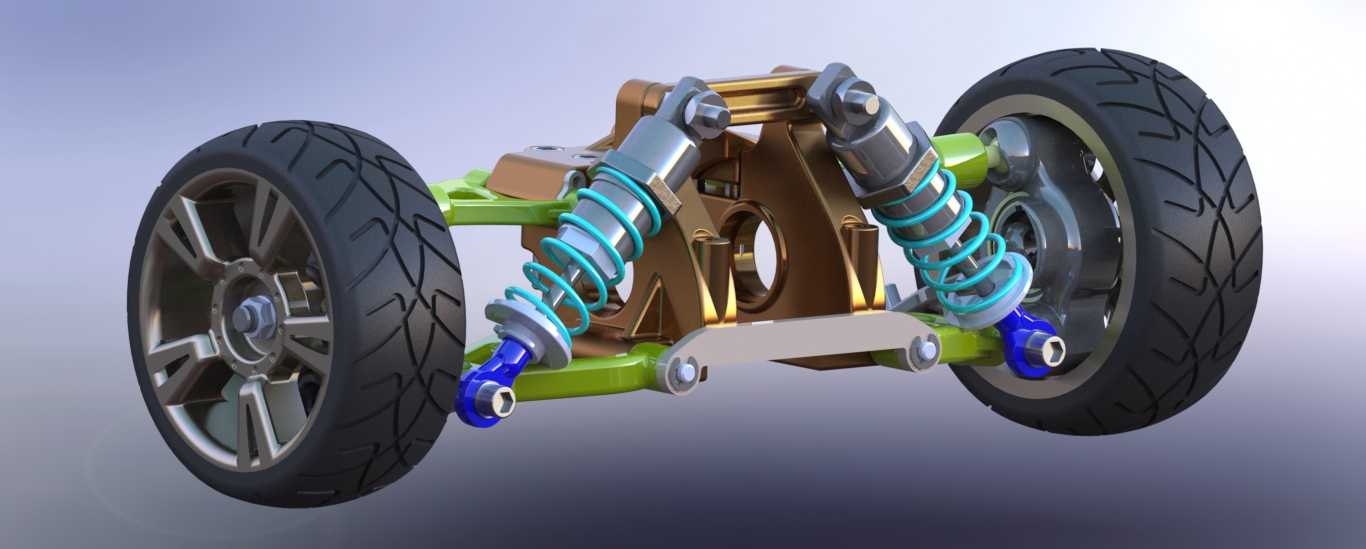

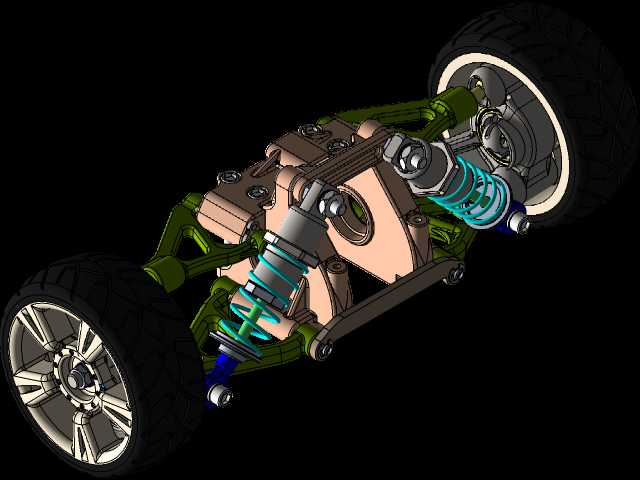

　　这套双轮悬挂结构主要适配小型电动代步车、轻型作业巡检车以及小型无人移动平台的行走系统，在实际应用场景中，这类悬挂需要同时兼顾铺装路面的行驶平顺性与非铺装路面的通过性，避免轮端跳动直接传递到车架主体，保障车载设备或者驾乘人员的稳定性。从结构功能来看，左右两侧各配置了一套螺旋弹簧与液压阻尼筒组合的减震单元，弹簧主要承担垂直方向的载荷缓冲，阻尼筒则负责抑制弹簧吸震后往复弹跳的余震，让轮端在经过凸起或者凹陷路面时，能够快速回正到稳定姿态，减少车轮的接地力波动，避免行驶过程中出现轮端打滑或者车身侧倾过大的问题。

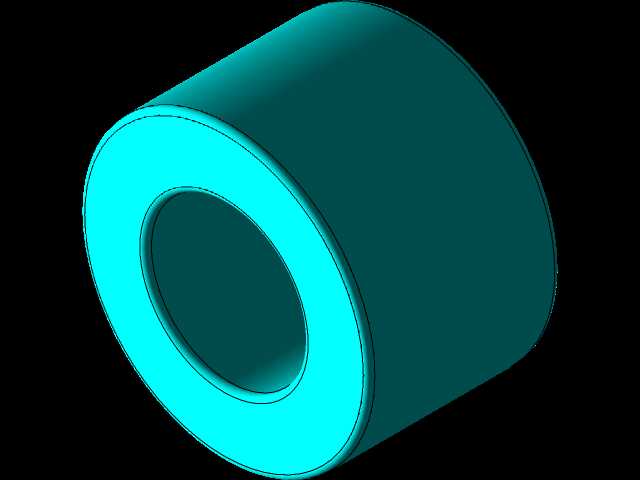

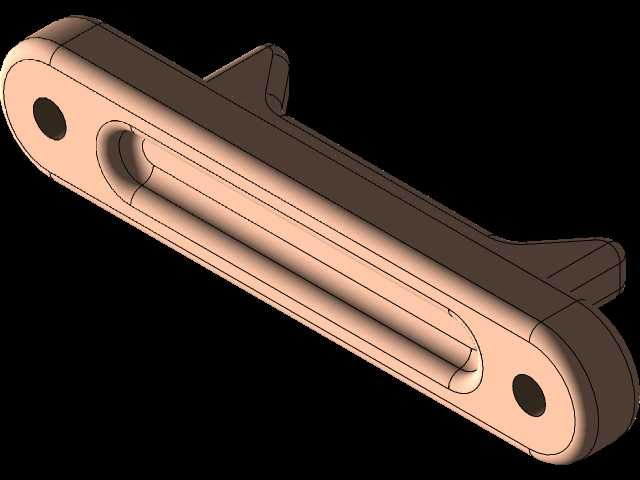

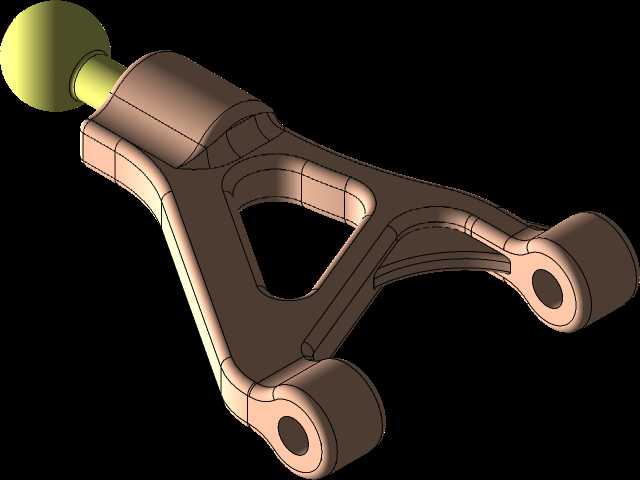

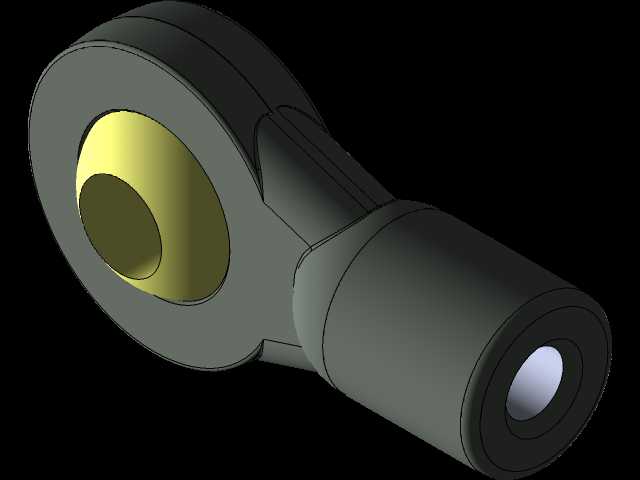

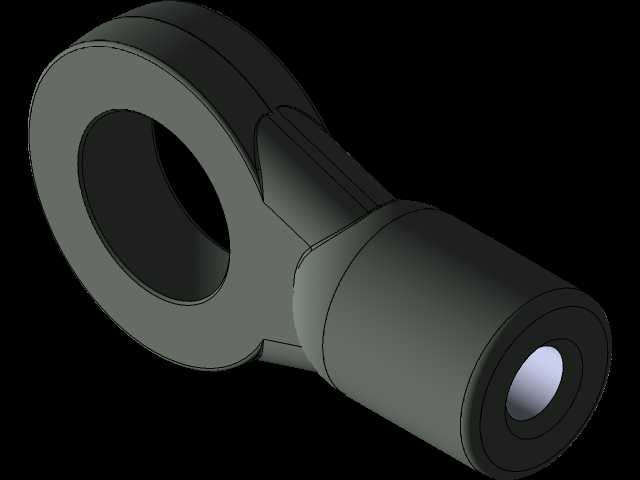

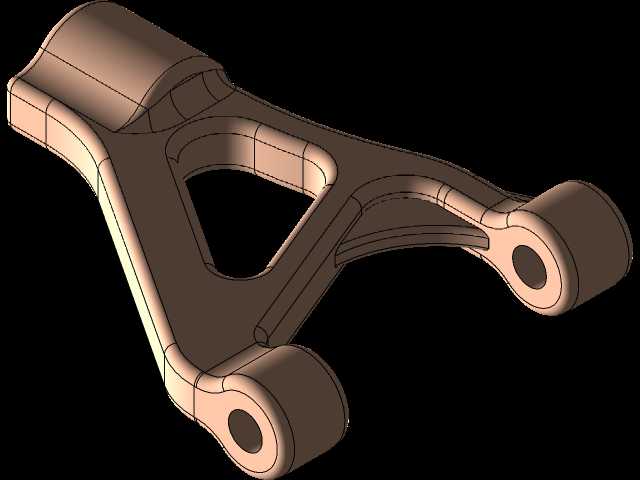

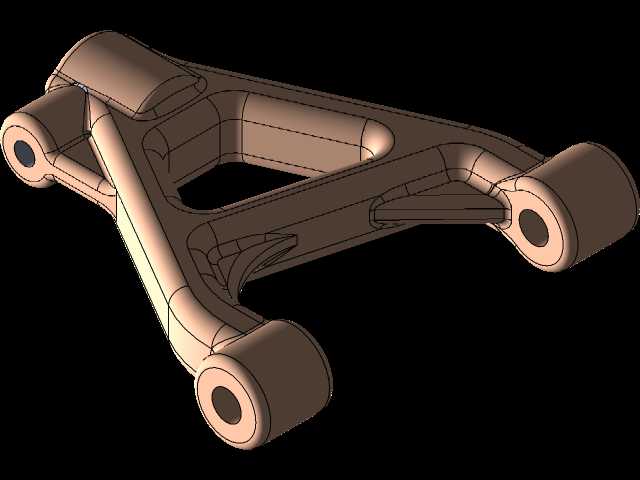

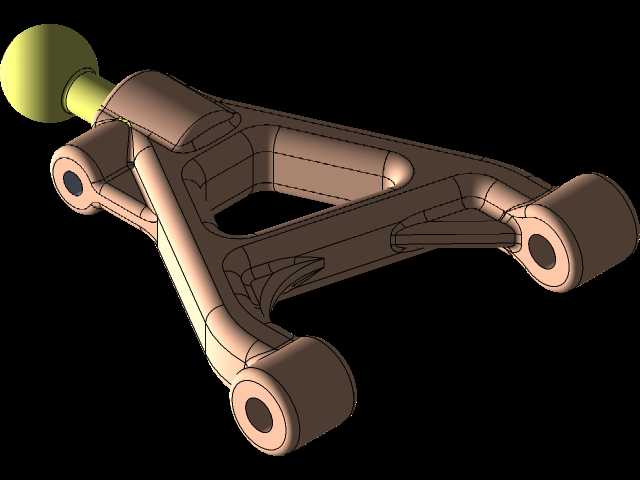

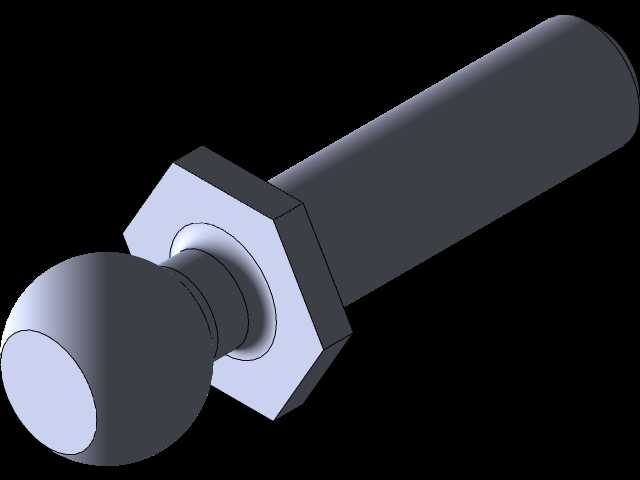

　　设计思路上，这套悬挂采用了对称式的双叉臂衍生结构，上下控制臂均通过铰接点与中间的主安装基座连接，每个铰接点都预留了标准的销轴安装位，装配时可以根据实际载荷需求调整铰接衬套的刚度，适配不同的整备质量要求。左右轮的运动轨迹相互独立，单侧车轮遇到路面冲击时，跳动行程不会传递到另一侧车轮，相比整体桥式的悬挂结构，能够大幅降低非铺装路面行驶时的车身晃动幅度，对于搭载精密检测设备的无人巡检平台来说，这种独立结构可以有效减少振动对检测传感器的精度影响。

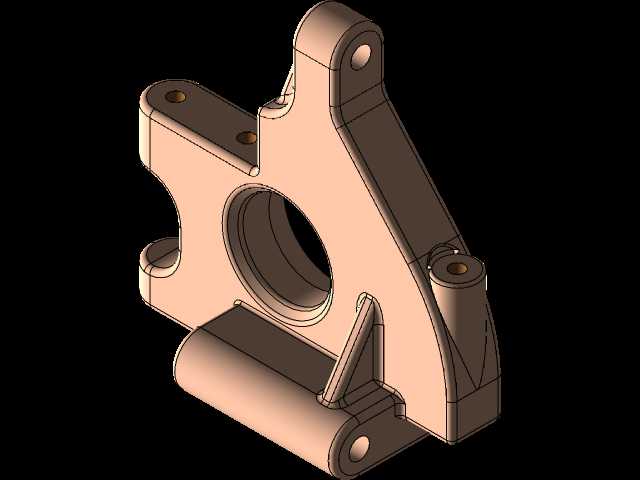

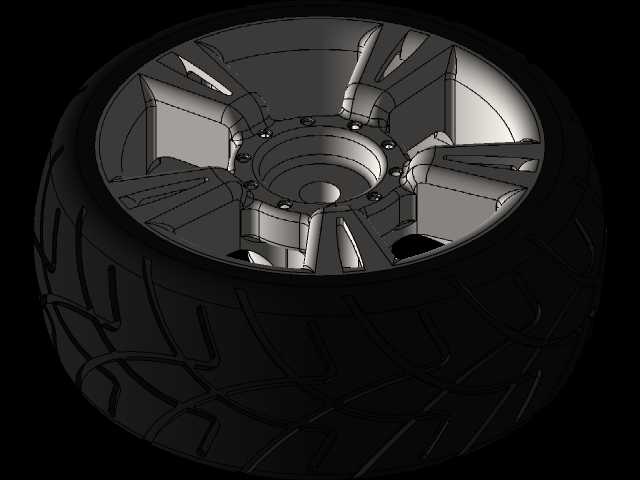

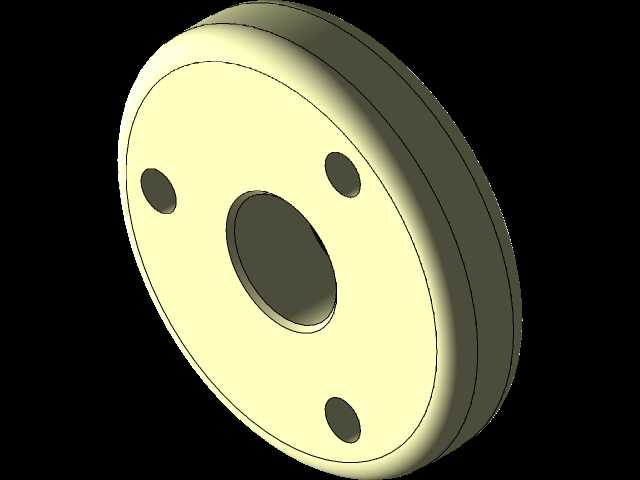

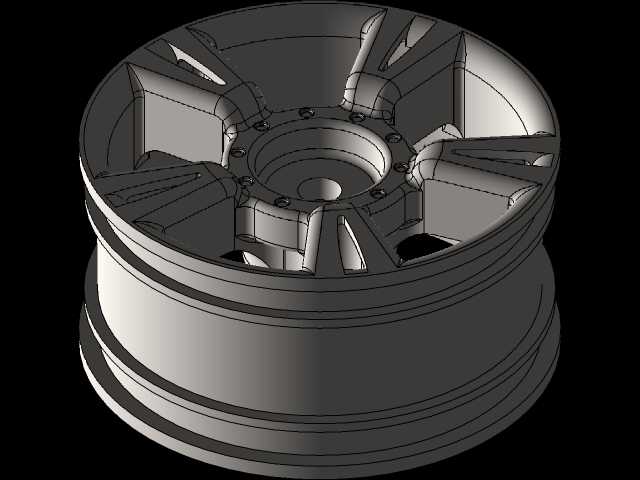

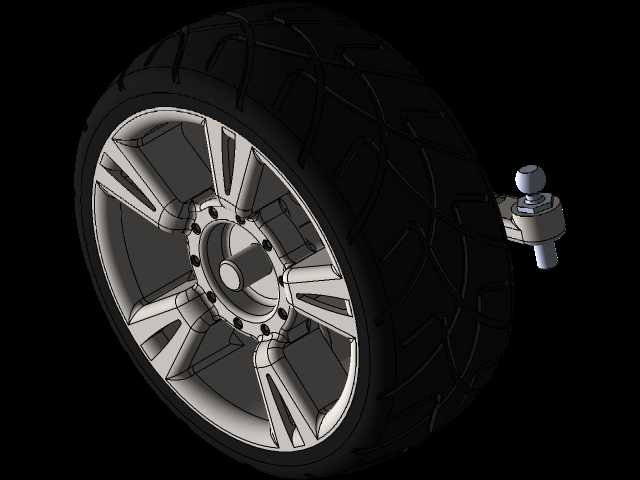

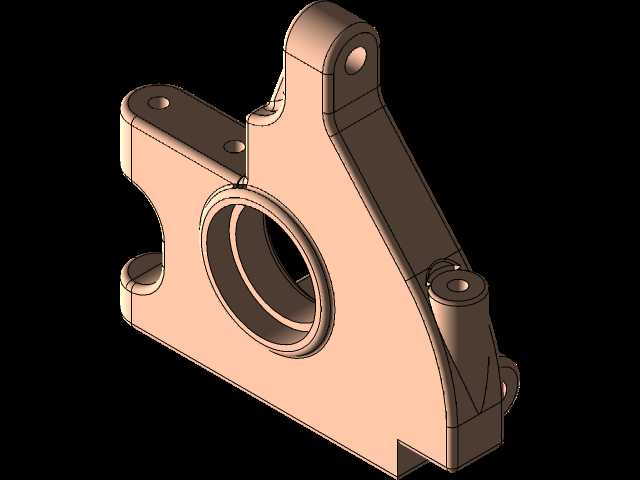

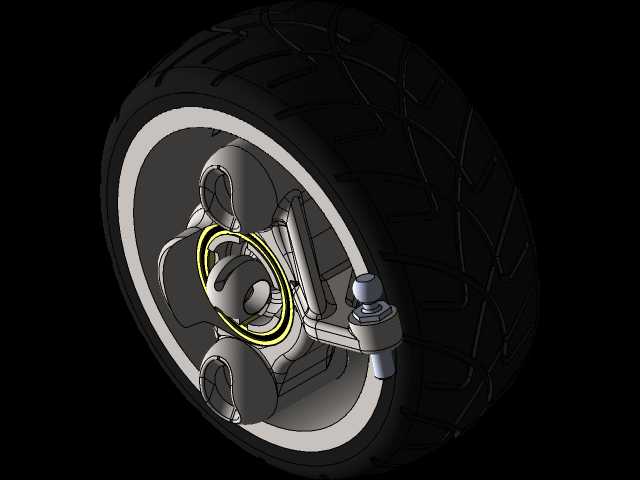

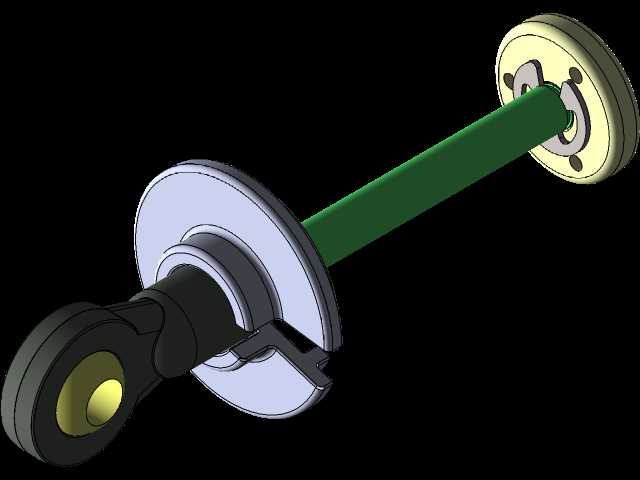

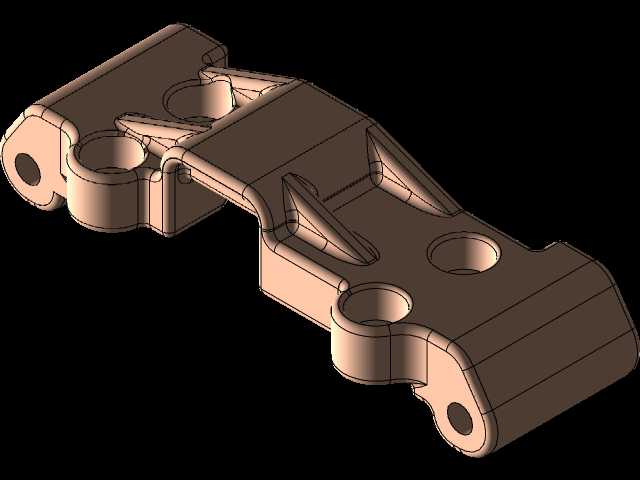

　　从安装边界来看，中间的主安装基座预留了与车架纵梁连接的固定孔位，孔位间距按照轻型移动平台的通用车架规格设计，不需要对原有车架做大规模改装就可以直接适配安装。轮端的连接法兰采用标准的小型车轮安装孔距，适配市面上常见的10-12寸代步车真空轮胎，轮轴的承载能力按照单轮最大300kg的静载荷设计，能够满足整备质量500kg以内的轻型车辆使用需求。减震器的安装角度经过优化，并非垂直布置，而是带有一定的后倾角度，这种设计可以在车轮受到前方冲击时，让减震器同时吸收纵向和垂直方向的冲击力，减少冲击直接传递到车架的应力，避免安装基座出现应力集中导致的结构疲劳。

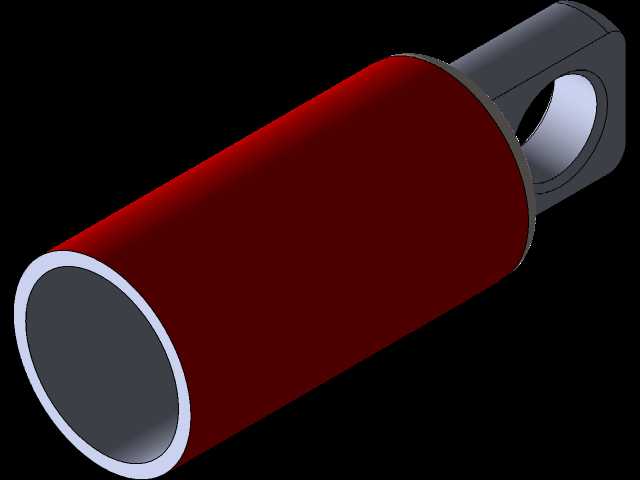

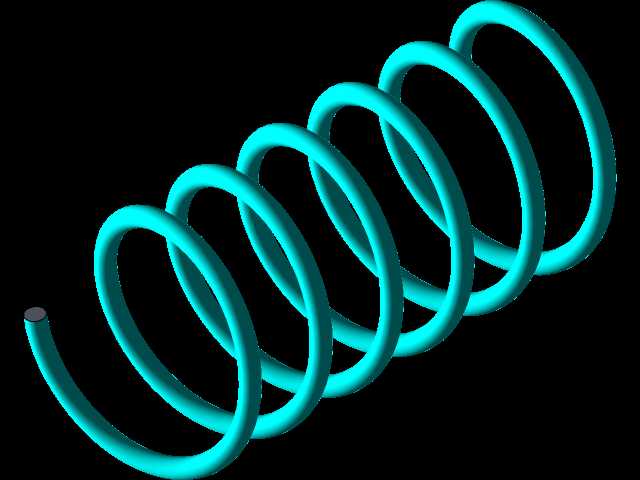

　　在实际结构匹配中，控制臂与减震器的连接点位置经过运动学仿真校核，车轮在上下跳动的全行程范围内，不会出现轮距参数的大幅变化，也不会与主基座、减震弹簧发生运动干涉，轮胎的外倾角变化控制在合理范围内，既可以保证轮胎在跳动过程中始终保持足够的接地面积，也能减少轮胎的异常磨损。弹簧的刚度匹配按照空载和满载的载荷区间做了分段适配，空载状态下弹簧预压量足够，不会因为路面细碎颠簸出现多余弹跳，满载状态下弹簧的压缩行程还有足够的余量，不会因为重载出现减震打底的问题。阻尼筒的阻尼系数按照低速压缩阻尼小、高速拉伸阻尼大的特性匹配，低速经过细碎颠簸时阻尼力较小，保证行驶的平顺性，高速经过大的坑洼时阻尼力快速提升，拉住弹簧避免多余的往复弹跳。

　　这套结构的所有铰接位置都预留了润滑脂加注通道，日常维护时不需要完全拆解结构就可以完成铰接点的润滑保养，降低后期的维护成本。主安装基座采用一体化的铸造结构设计，相比焊接式的基座，整体刚度更高，长期承受交变载荷的情况下不会出现焊缝开裂的问题，基座上还预留了刹车管路、轮速传感器线束的固定卡扣位，装配时可以直接将管线固定在基座上，避免车轮跳动过程中管线与运动部件发生摩擦破损。
