硬化剂处理用橡胶球磨腔体结构设计

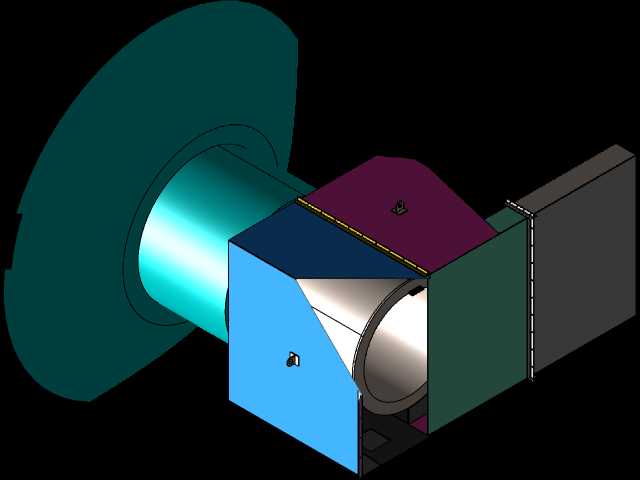

　　在粉体加工、精细化工原料制备的生产场景中，针对硬化剂这类高硬度、易团聚，或是倾倒后易出现板结、颗粒不均的强特性材料，常规的敞开式研磨、搅拌设备往往存在研磨死角多、物料残留率高、密封性能不足导致粉料外泄的问题，这款配套球磨机使用的橡胶球盒结构，正是针对这类特殊物料的研磨工况做的定向结构优化。从实际使用逻辑来看，该球盒作为球磨机的核心研磨容腔部件，直接承担盛装研磨介质与待处理物料、传递研磨动能、阻隔物料外溢的核心功能，区别于传统全金属磨腔，橡胶材质的内壁可以有效缓冲钢球研磨时的刚性冲击，既降低研磨过程中的噪音传导，也能减少高硬度物料对腔壁的冲蚀磨损，延长磨腔的连续使用寿命。从结构设计思路上拆解，整个腔体采用分段式拼接结构，

　　进料端设置大直径的法兰连接端，能够直接与球磨机的旋转主轴输出端对接，端面上预留的密封槽可以嵌入橡胶密封圈，保证腔体随主轴高速旋转时，内部的粉料与研磨球不会从连接缝隙甩出；腔体中段为多边形截面的研磨仓，区别于传统圆形截面磨腔，多边形的内壁结构可以在腔体旋转过程中，带动研磨钢球与物料抬升到更高的高度后自然抛落，强化对硬化剂类高硬度物料的冲击研磨效果，避免圆形仓内物料随仓壁同步滑动、研磨效率不足的问题；出料端设置带格栅的端盖结构，格栅的间隙尺寸经过匹配设计，既能够保证研磨到合格粒径的粉料可以顺利通过格栅排出腔体，又能将大直径的研磨钢球阻隔在仓内持续参与研磨作业，不需要频繁停机补加研磨介质。在安装边界的尺寸匹配上，进料端法兰的外径、

　　连接孔位的中心距都按照通用卧式球磨机的主轴连接标准做了适配，不需要对现有设备的主轴结构做额外改造就可以直接替换安装；腔体中段的最大外轮廓尺寸控制在常规球磨机的防护仓内部空间范围内，旋转过程中不会与设备的外部防护壳体、进料溜槽产生运动干涉；出料端的格栅端盖采用快拆式的卡扣连接结构，日常清理腔体残留、更换磨损的橡胶衬板时，不需要借助大型拆卸工具，单人就可以完成端盖的拆装作业，减少设备维护的停机时间。针对硬化剂这类物料容易在研磨过程中粘黏仓壁的问题，橡胶内壁的表面做了低粗糙度的抛光处理，同时在多边形仓壁的折角位置做了圆弧过渡处理，不存在物料堆积的直角死角，能够减少物料在仓内的残留量，避免不同批次物料研磨时出现交叉污染。在实际工况验证中，

　　该结构的橡胶球盒在连续处理高硬度硬化剂物料时，仓壁的磨损速率比普通金属衬板磨仓低40%左右，研磨过程中的设备运行噪音降低15分贝以上，针对易板结的倾倒强料，多边形仓体的抛落研磨模式能够在更短的时间内将板结料打散到合格粒径，单位时间的处理效率比同容积的圆形磨仓提升20%左右。结构建模过程中，对各个拼接面的配合公差做了严格控制，法兰连接面的平面度控制在0.1mm以内，保证旋转过程中的连接密封性；多边形仓壁的各个拼接边采用错位搭接结构，避免长期受钢球冲击后出现拼接缝开裂的问题；橡胶材质的选型上兼顾了耐磨性与韧性，既能够承受钢球的长期冲击，也不会因为长期接触化工类硬化剂物料出现腐蚀溶胀的问题，适配更多特殊物料的研磨处理需求。
