Revit参数化曲面幕墙塔楼基座构造设计

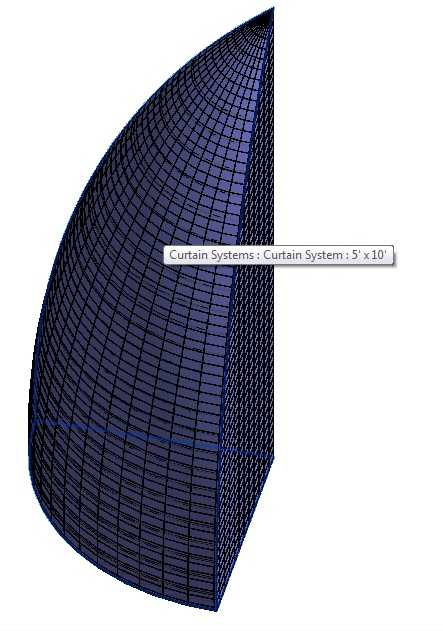

　　本次呈现的曲面幕墙基座构造，核心服务于超高层塔楼底部的建筑表皮落地需求，在实际项目应用中，这类构造多承担建筑入口过渡、裙房与塔楼立面衔接、底部幕墙受力承载的作用，区别于常规平直段幕墙，弧形曲面的基座需要兼顾造型流畅度与结构安装可行性，避免出现曲面拼接错位、龙骨受力不均的问题。从设计思路来看，整个曲面采用5英尺乘10英尺的标准幕墙单元做网格化排布，先通过基准曲面做UV方向的网格划分，再将每个网格单元映射为独立的幕墙嵌板，这种拆分逻辑既保证了曲面造型的顺滑度，又能让大部分构件实现标准化加工，减少现场定制构件的比例，降低施工阶段的拼装难度。在功能特性层面，这套构造的幕墙系统自带独立的Curtain System属性，

　　每个嵌板单元都预留了与竖向龙骨、横向横梁的连接接口，曲面段的龙骨随形做弧度拟合，不需要额外做大量的异形龙骨裁切，单元之间的密封胶缝随网格自然排布，既保证了外立面的视觉整体性，也能满足幕墙的水密性、气密性要求。从安装边界来看，基座底部与地面结构的连接段做了平直收边处理，曲面从底部平直段平滑向上过渡，整个曲面的弧度变化率控制在常规幕墙加工设备的可实现范围内，不会出现曲率过小导致的嵌板无法弯弧、龙骨无法冷弯的问题，单元网格的尺寸设定也匹配常规幕墙吊装设备的作业半径，现场安装时可以按照网格编号依次拼装，不需要额外做复杂的现场定位。在实际工程应用中，这类曲面基座常出现在超高层商业综合体、地标性办公建筑的底部，区别于全楼统一的幕墙网格，

　　底部基座的曲面造型可以强化建筑的入口标识性，同时标准化的单元拆分又能控制幕墙的整体造价，避免全异形设计带来的成本飙升。设计过程中需要重点校核曲面每个位置的龙骨受力，因为弧形段的幕墙会产生额外的水平分力，基座段的龙骨连接节点需要做加强处理，与主体结构的埋件位置也要对应网格排布做提前预留，避免后期安装时出现埋件偏位无法连接的问题。另外，这套构造的网格划分逻辑也支持后续的参数调整，如果项目需要调整曲面弧度、单元尺寸，只需要修改基准曲面的UV参数，就能快速重新生成整套幕墙系统，不需要逐个调整嵌板与龙骨的位置，能大幅提升方案调整阶段的工作效率。在外形尺寸控制上，整个基座的曲面段高度、弧度都可以根据实际项目的塔楼比例做适配，

　　当前的单元尺寸设定是兼顾加工效率与视觉效果的常用取值，既不会因为单元过小导致拼接缝过多影响外立面观感，也不会因为单元过大导致弯弧难度提升、运输安装不便。安装阶段需要注意曲面段的定位基准，要以底部的平直收边段为基准向上做引测，每安装三到五排单元就做一次弧度校核，避免累积误差导致最终曲面顶部与上部塔楼幕墙无法顺接，同时单元之间的胶缝宽度要保持一致，顺着曲面的弧度自然延伸，保证视觉上的网格线条流畅无折角。
