建筑独立基础排布与剖面结构设计

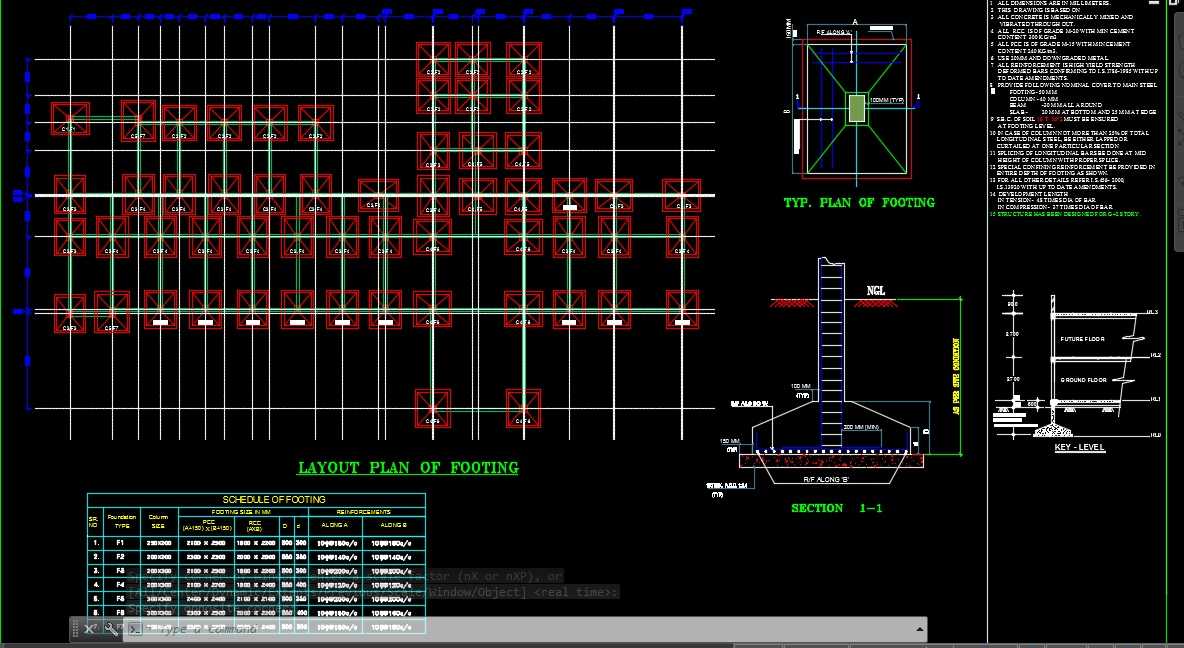

　　这套基础结构设计方案，核心围绕多层框架类建筑的地基承载需求展开，在柱网排布阶段就结合上部荷载传递路径做了对应优化，所有独立基础的定位完全对齐上部框架柱的落点，避免出现柱位偏心带来的附加弯矩，减少基础局部应力集中的风险。从平面排布图来看，柱网采用规整的正交网格布局，不同区域的基础尺寸根据上部柱的轴力大小做了差异化设计，荷载较大的核心区域基础底面积适当放大，边缘区域荷载较小的柱位对应缩小基础尺寸，在保证整体沉降差控制在规范允许范围内的前提下，尽可能减少混凝土与钢筋的用量，控制地基施工的整体成本。

　　设计过程中首先明确了基础的埋置深度边界，结合常规场地的冻深、地下水位线以及持力层的分布特性，将基础底面设置在承载力稳定的土层上，同时预留出足够的室内外高差、管线铺设的空间，避免后续室外管网施工时破坏基础结构。从1-1剖面的结构细节可以看到，基础采用阶梯形扩展基础形式，底部设置垫层，垫层顶面每边超出基础底边一定距离，为基础钢筋绑扎、模板支设提供操作面，同时隔绝土层对基础混凝土的侵蚀，提升基础的耐久性。基础底部的配筋采用双向正交布置，受力钢筋沿基础宽度方向均匀排布，在基础边缘位置适当调整钢筋间距，保证边缘部位的抗冲切承载力，柱插筋的位置与上部柱的纵筋完全对应，插筋的锚固长度满足受拉钢筋的锚固要求，在基础顶面位置设置箍筋固定插筋位置，避免混凝土浇筑过程中插筋出现偏移。

　　在基础平面布局中，还同步标注了每个基础的编号、对应尺寸、配筋参数，方便施工阶段直接对照图纸下料、定位，不同编号的基础对应不同的上部荷载工况，核心筒附近的基础因为承受较大的竖向荷载与水平剪力，额外增加了基础的高度，配置了抗剪钢筋，避免基础出现斜截面破坏。基础顶面的标高统一控制在同一水平面，减少上部地梁施工时的标高调整工作量，地梁沿柱网方向连通所有独立基础，既可以平衡各个基础之间的不均匀沉降，也能作为底层填充墙的承重结构，同时增强整个基础体系的整体性，在遭遇水平地震作用时可以协同传递水平力，避免单个基础出现过大的水平位移。

　　设计阶段还考虑了施工阶段的可操作性，所有基础的外形都采用规则的矩形，没有复杂的异形构造，模板支设时可以采用标准木模拼接，不需要定制特殊模板，钢筋加工时也可以批量下料，减少现场切割的工作量。基础之间的净距控制在合理范围，既避免两个基础距离过近导致应力叠加，也不会因为间距过大造成地梁跨度增加、配筋量上升。在基础的边角位置做了微小的倒角处理，避免混凝土浇筑时边角出现漏浆、掉角的问题，提升基础成型后的外观质量。

　　针对场地可能存在的软弱区域，设计中也预留了地基处理的调整空间，如果实际开挖后发现持力层承载力达不到设计要求，可以在对应基础下方采用换填垫层的方式处理，换填材料选用级配砂石，分层压实到要求的压实系数，不需要大幅调整原有基础的尺寸与配筋，降低现场设计变更的工作量。整个基础体系的设计完全贴合常规民用建筑、小型工业厂房的建设需求，所有尺寸参数都符合现行结构设计规范的要求，建模过程中所有构件的定位都采用参数化约束，调整柱网间距或者荷载参数时，可以快速联动修改基础的尺寸与配筋，提升后续同类项目的设计复用效率。
