多跨径公路桥梁结构施工参考图纸

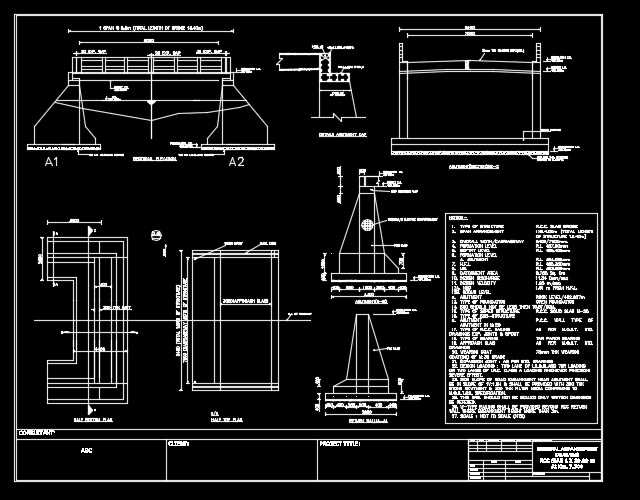

　　这套图纸覆盖13种不同跨径的公路桥全套结构细节，从桥台翼墙、台身配筋到桥面铺装、护栏构造均有完整的平立剖表达，完全适配县域公路、乡村通组路、产业园区配套道路的桥梁选型需求。做路桥结构设计的从业者都清楚，不同跨径的桥梁对应完全不同的荷载传递路径，小跨径桥多采用重力式桥台，依靠台身自重平衡台后土压力，图纸里明确标注了台身放坡比例、基础埋深的控制边界，能直接给现场施工的支模、基坑开挖提供尺寸依据，不用再反复核算台身抗倾覆的冗余量。

　　从设计逻辑上看，这套图纸把不同跨径对应的墩台尺寸做了梯度区分，6米跨径的桥采用一字式桥台，台身厚度控制在80厘米，基础采用两层扩大基础，每层挑出25厘米，适配承载力不低于180kPa的原状土地基；跨径提升到10米以上时，台身调整为U型结构，侧墙长度随跨径同步增加，台后填土的侧压力通过侧墙分散到两侧地基，避免台身出现不均匀沉降。图纸里还附带了桥面排水的细部构造，桥面横坡控制在1.5%，泄水孔间距按4米布置，进水口比桥面铺装层低2厘米，能快速排走雨季路面积水，减少雨水渗入铺装层造成的沥青层剥落问题。

　　很多刚接触桥涵设计的新人容易忽略安装边界的细节，这套图纸里明确标注了桥台背墙与梁端的伸缩缝宽度，常温下预留2厘米间隙，适配温度变化带来的梁体伸缩量，背墙顶部的支座垫石标高差控制在3毫米以内，保证梁体安装后支座受力均匀，不会出现局部脱空的问题。台后搭板的长度按5米设置，一端搭在桥台背墙的牛腿上，另一端搁置在压实度不低于96%的路基上，能有效缓解桥头跳车的通病，搭板下的水泥稳定碎石垫层厚度标注为20厘米，给现场施工的压实度检测提供了明确的控制标准。

　　图纸里的护栏构造也做了细化，采用钢筋混凝土防撞护栏，护栏高度1.1米，迎撞面做了5厘米的倒角，能降低车辆碰撞时的冲击力，护栏内的配筋间距按20厘米布置，竖向钢筋锚入桥面板的深度不小于30厘米，保证护栏与桥面板的连接强度。针对不同地质条件的适配性，图纸里还给出了软土地基的基础处理参考，当基础下存在软弱下卧层时，可将扩大基础调整为桩基础，桩径按80厘米设置，桩长穿透软弱层进入持力层不小于1.5米，给特殊路段的桥梁设计预留了调整空间。

　　从施工落地的角度看，这套图纸的尺寸标注完全符合现场施工的读图习惯，所有预埋件的位置都做了明确标识，比如桥台搭板的连接钢筋、护栏的照明管线预埋孔、伸缩缝的锚固钢筋位置，施工时不用再二次核对结构位置，能有效减少现场的错漏碰缺问题。不同跨径的梁体配筋也做了对应调整，跨中位置的主筋直径随跨径增大从16毫米提升到25毫米，箍筋间距在支座附近加密到10厘米，抵抗梁端的剪切应力，避免梁体出现斜向裂缝。

　　很多县域交通项目的桥梁设计不需要复杂的特殊结构，这套标准化的跨径桥梁图纸刚好能覆盖大部分常规路段的需求，设计人员可以直接根据路段的路基宽度、设计荷载等级选取对应跨径的图纸做微调，不用从零开始绘制全套结构，能大幅缩短设计周期。图纸里的工程量统计也做了对应标注，不同跨径的混凝土用量、钢筋用量都有明确的参考值，能给项目前期的造价估算提供准确的依据，避免出现概算偏差过大的问题。针对桥面铺装的结构层，图纸里明确标注了从下到上的层厚：10厘米厚的C40防水混凝土铺装层，上面铺设4厘米厚的AC-13沥青混凝土层，两层之间铺设防水层，防止雨水渗入梁体造成钢筋锈蚀，铺装层内的钢筋网片采用直径8毫米的钢筋，网格尺寸10×10厘米，能有效减少铺装层的开裂问题。
