带赤道安装支架的太阳能跟踪装置结构

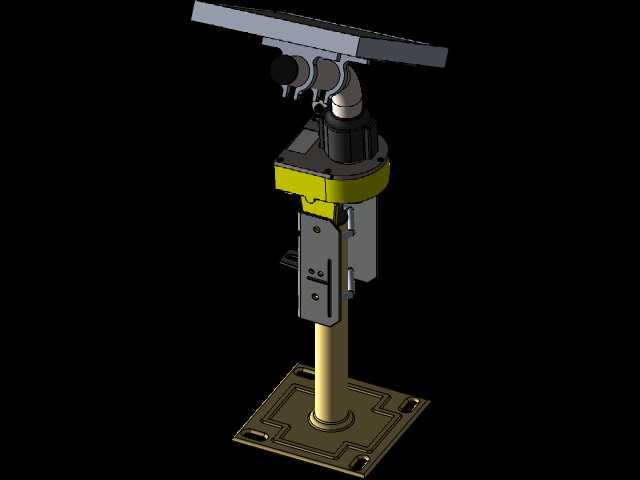

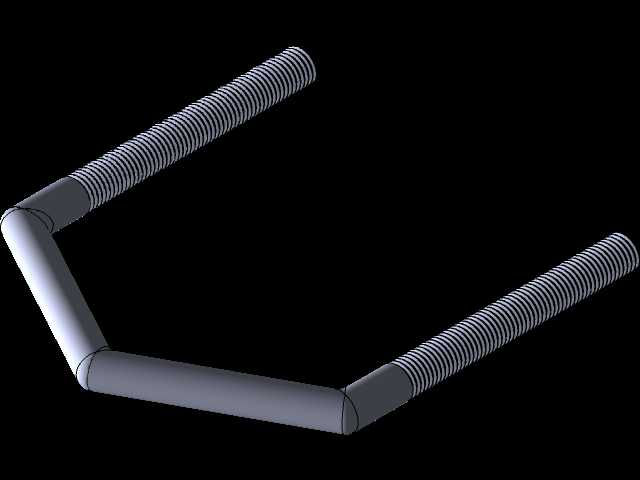

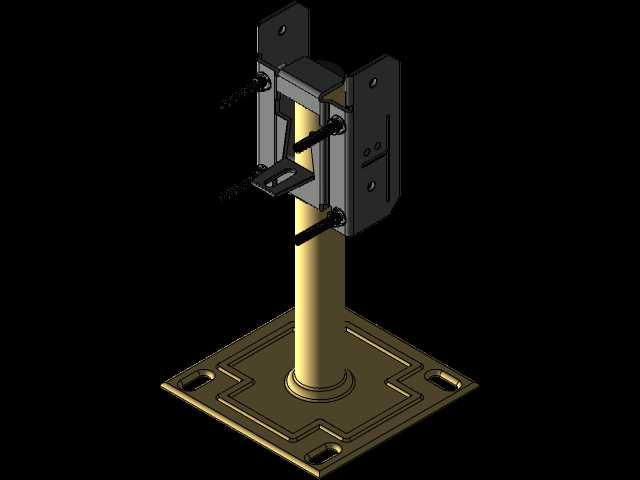

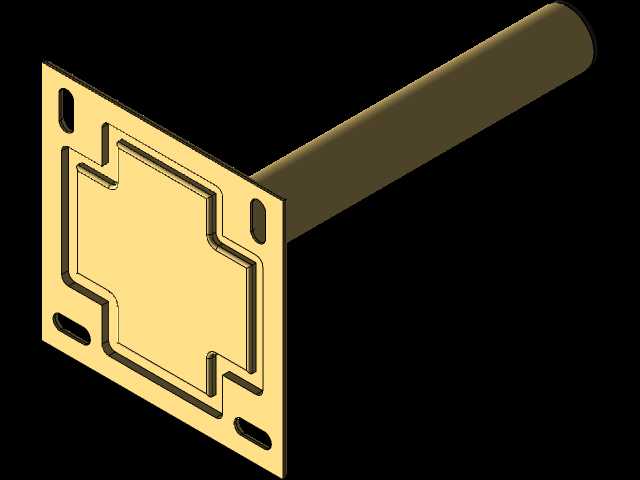

　　这套太阳能跟踪装置采用赤道式安装逻辑设计，核心适配小型离网光伏供电场景，常见于野外通讯基站、偏远区域环境监测点位、分布式户用光伏补能系统中，区别于固定倾角的光伏支架，可通过双轴联动调整光伏板朝向，最大化接收太阳辐照量，提升单位光伏板的发电效率。从结构组成来看，底部采用方形法兰安装底座，底座预留四个对称分布的安装孔位，可直接通过膨胀螺栓固定在混凝土硬化基础或者钢结构平台上，安装时需保证底座平面水平度偏差控制在合理范围内，避免后续立柱倾斜导致跟踪角度出现累计误差。立柱采用圆形截面金属管材，承担上部所有组件的竖向载荷与风载作用力，管材壁厚经过载荷校核，可抵御常规户外工况下的风压冲击，立柱中部设置有走线通道，可将上部驱动部件、

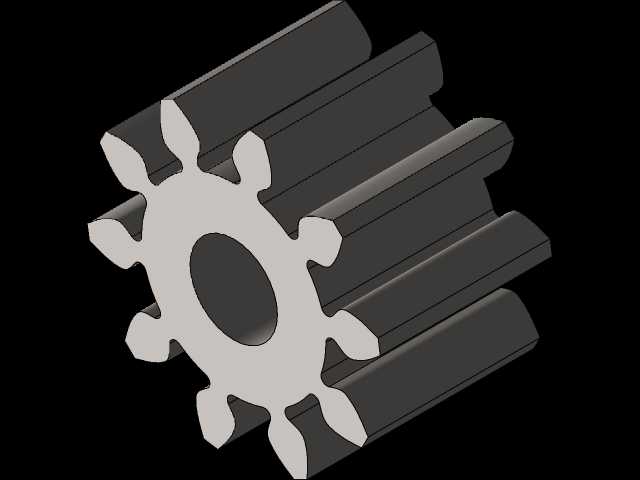

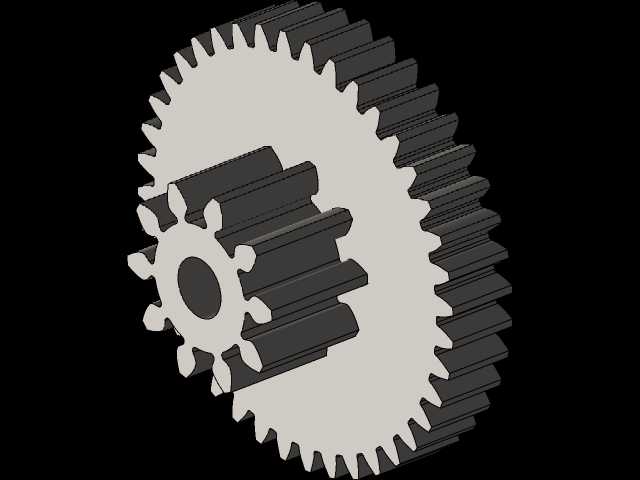

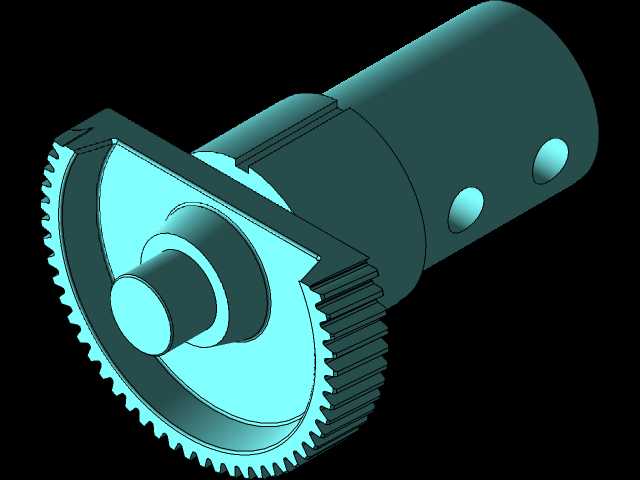

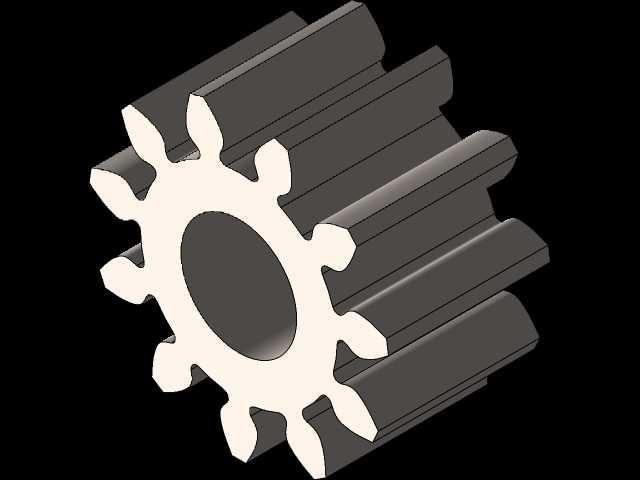

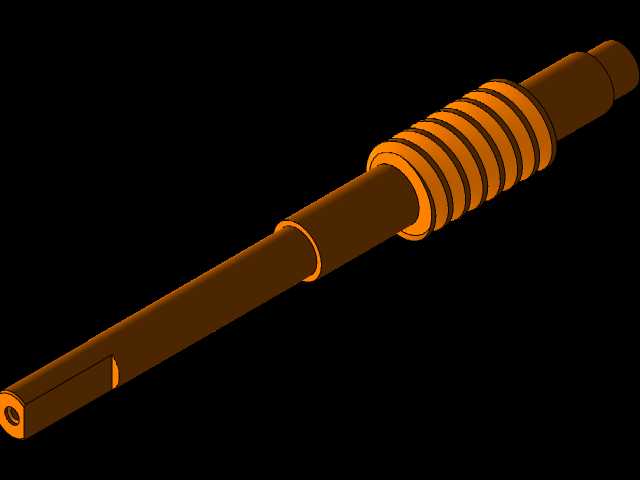

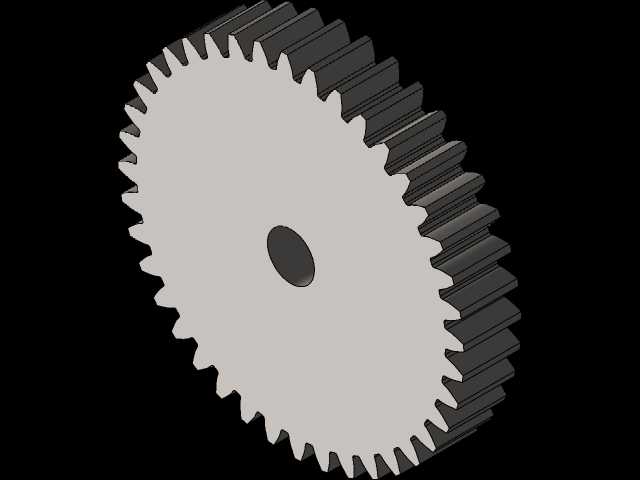

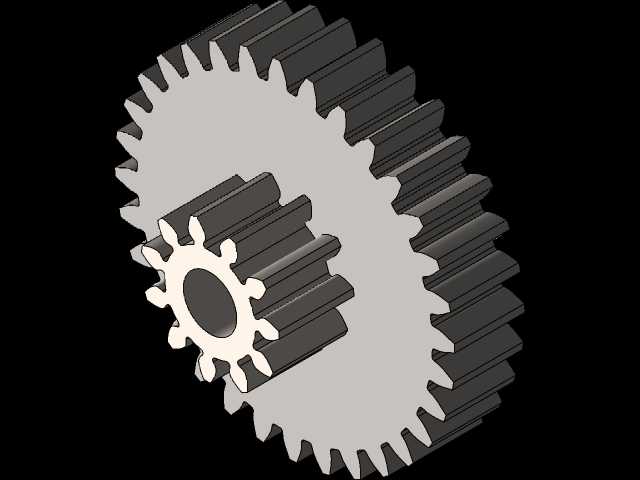

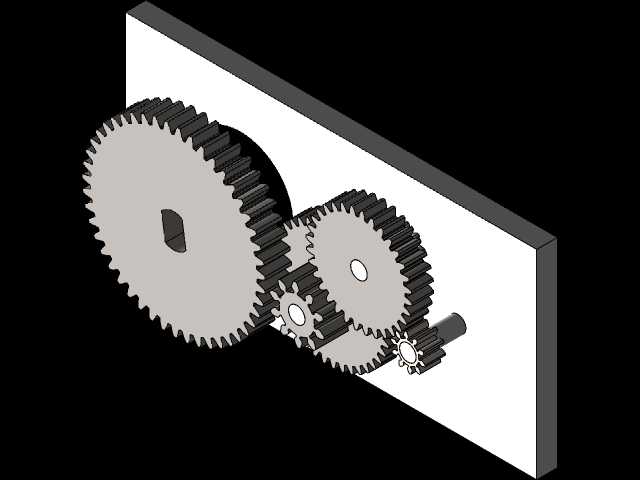

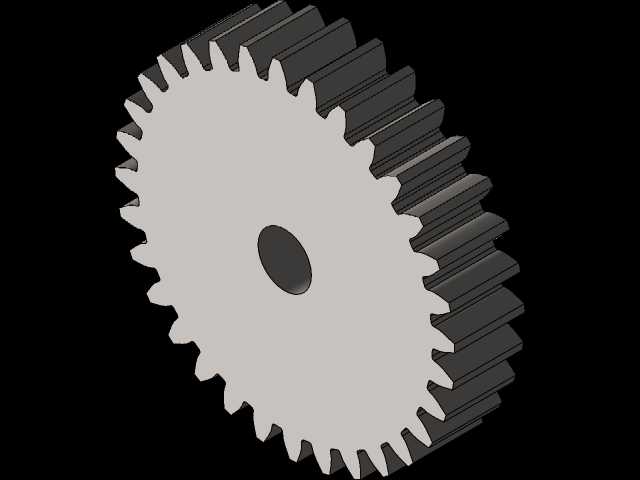

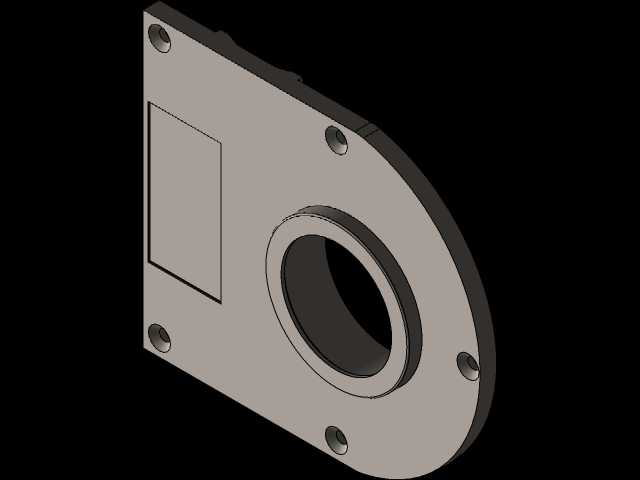

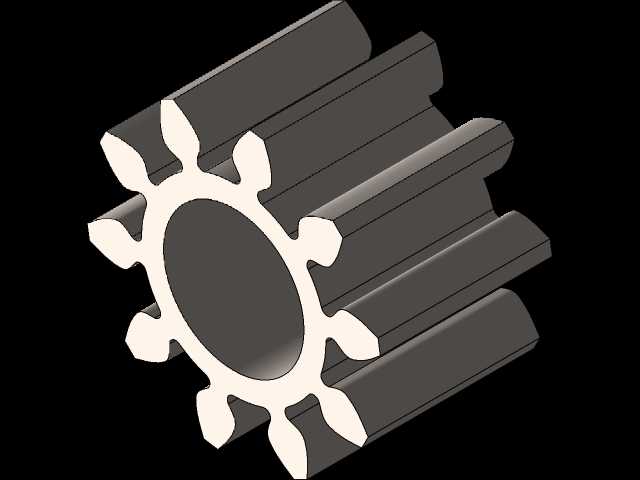

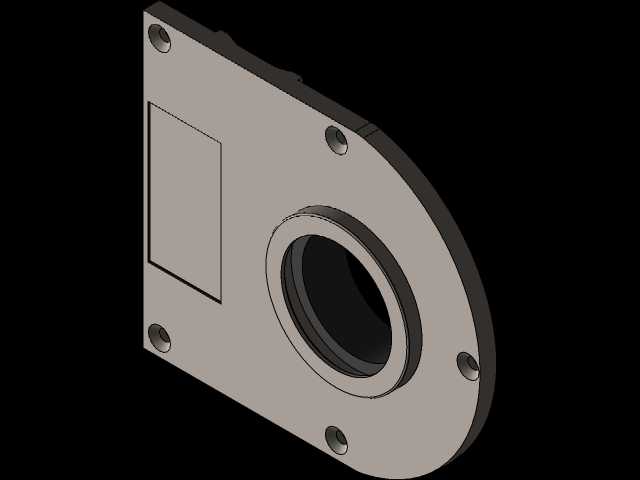

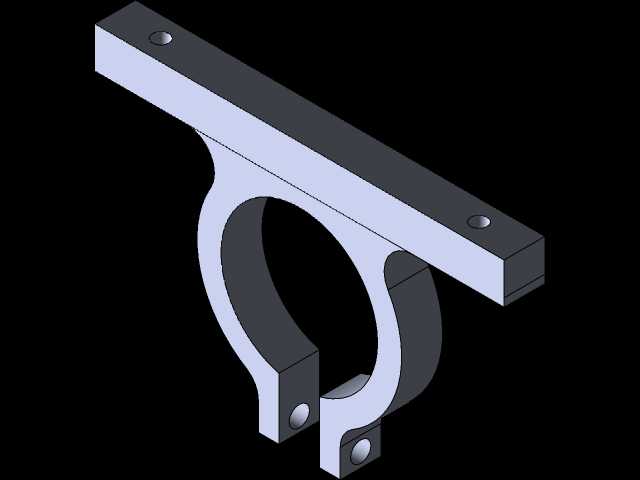

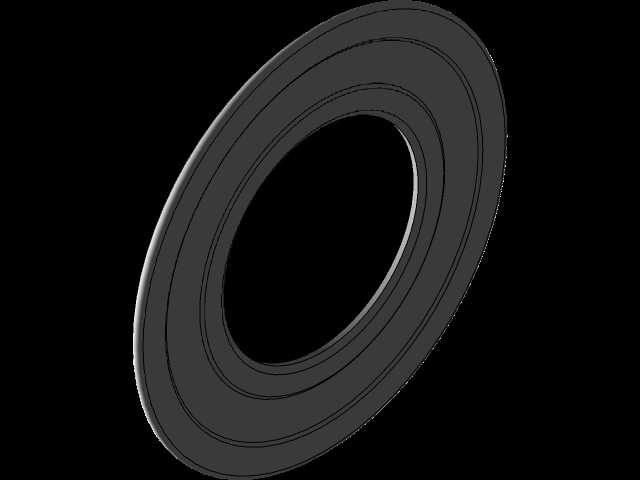

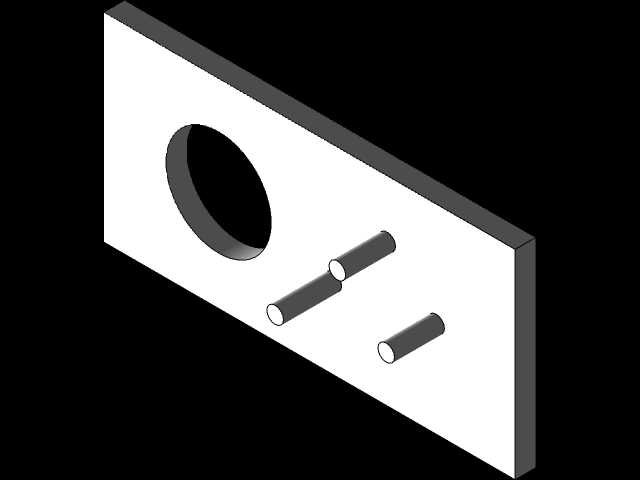

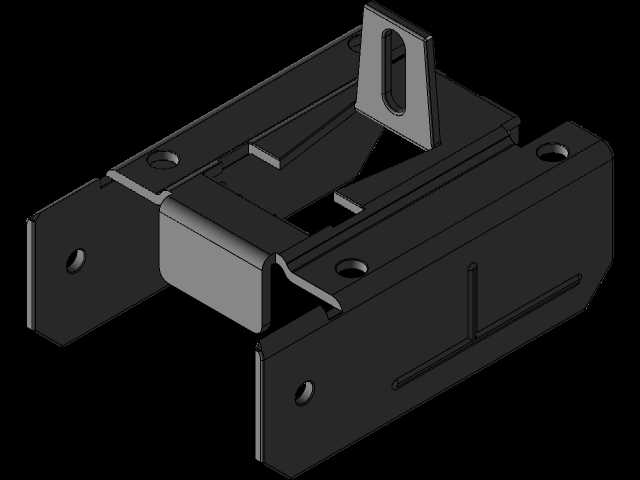

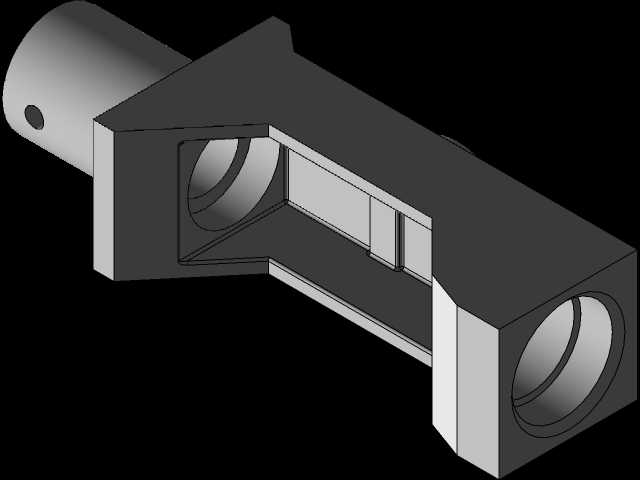

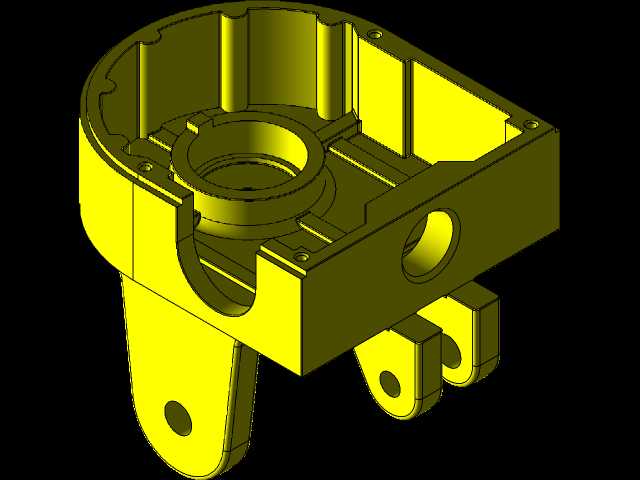

　　传感器的线缆从管内引至底部接线区域，避免线缆长期外露受紫外线老化、雨水侵蚀。立柱上部连接方位角调节回转机构，该机构可实现水平方向360度范围的旋转调整，匹配太阳从东到西的方位角变化，回转机构上部连接俯仰角调节组件，采用铰接支座配合驱动推杆的结构，可根据不同纬度、不同季节的太阳高度角调整光伏板的俯仰角度，整套驱动结构的传动间隙经过优化控制，避免跟踪过程中出现角度回差，保证光伏板法线方向始终对准太阳位置。光伏板安装支架位于装置最上部，采用框架式结构设计，可适配常规尺寸的小型光伏组件，支架上预留多组条形安装孔，可兼容不同安装孔距的光伏板固定需求，安装时无需额外打孔适配，降低现场安装的加工工作量。整套结构的旋转关节位置均设置有密封防护结构，

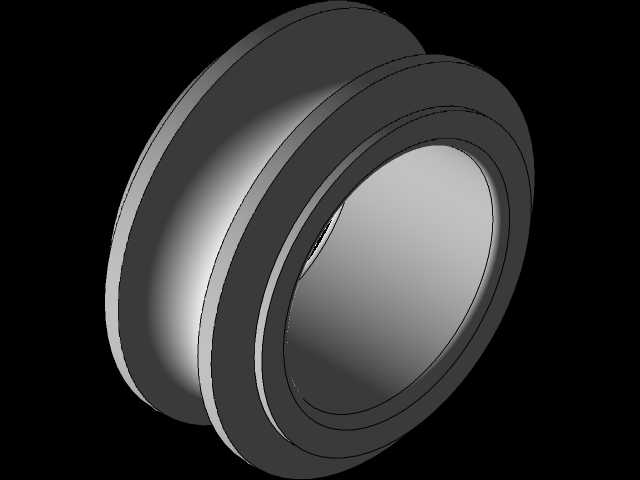

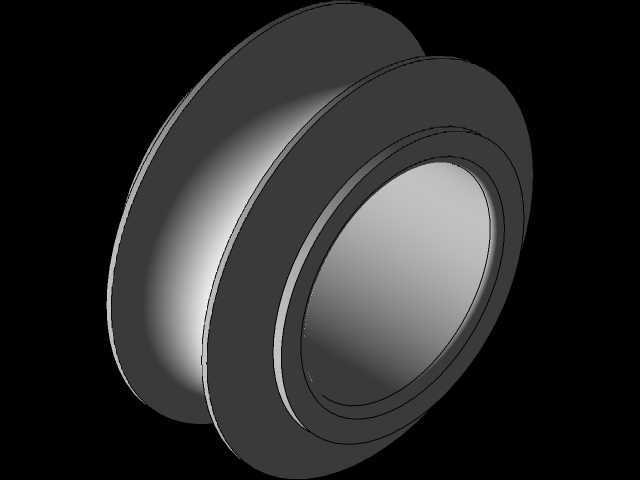

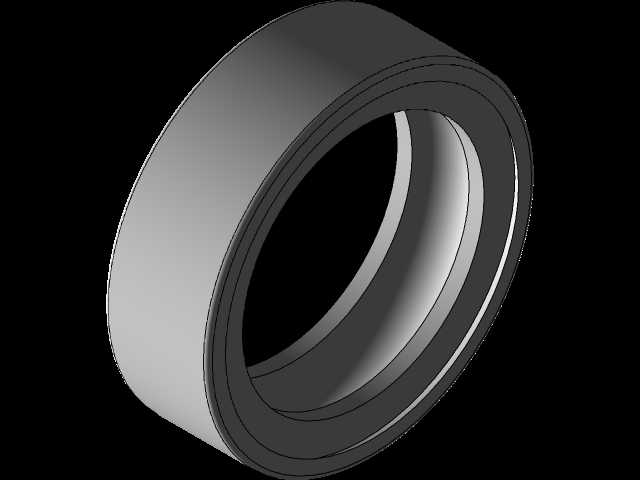

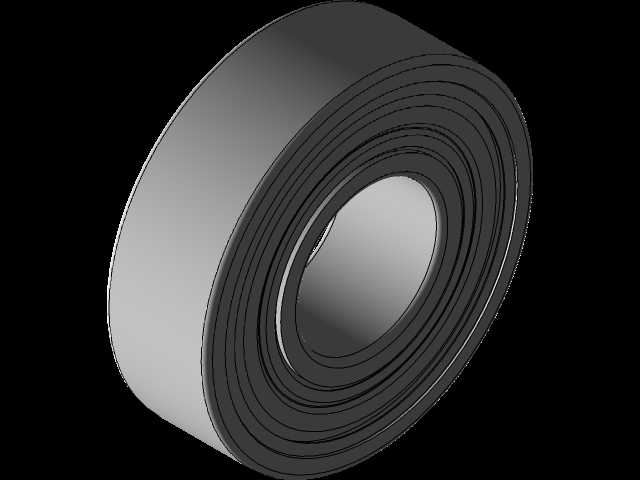

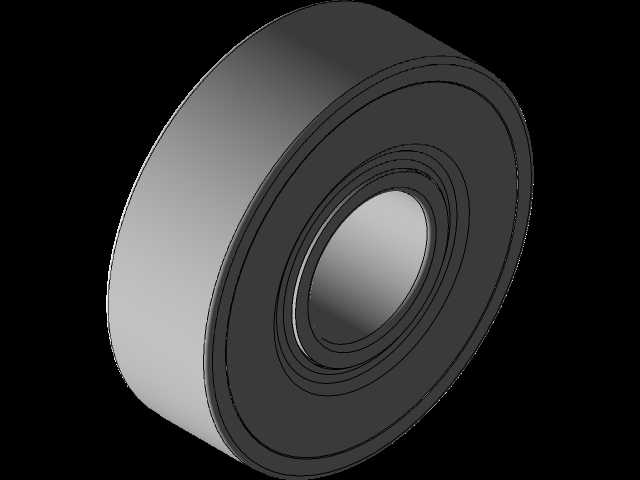

　　可阻挡户外环境下的沙尘、雨水进入传动部件内部，延长设备的户外无维护运行周期，铰接位置采用自润滑轴套，无需定期加注润滑脂即可保证转动顺畅，适配无人值守的野外部署场景。从安装边界来看，整套装置竖向高度适配1.2米到1.8米的安装区间，底座安装孔的中心距符合常规户外小型光伏支架的安装规范，可直接替换原有固定倾角支架进行升级改造，无需重新制作安装基础。方位角回转机构的转动限位设置有机械硬限位与软件限位双重保护，避免旋转超程导致线缆扭断，俯仰角度调节范围覆盖0到75度区间，可满足从低纬度到中纬度地区的太阳高度角跟踪需求，不会出现结构干涉问题。在结构设计过程中，所有承重部件均经过受力仿真校核，在12级风压的极端工况下，

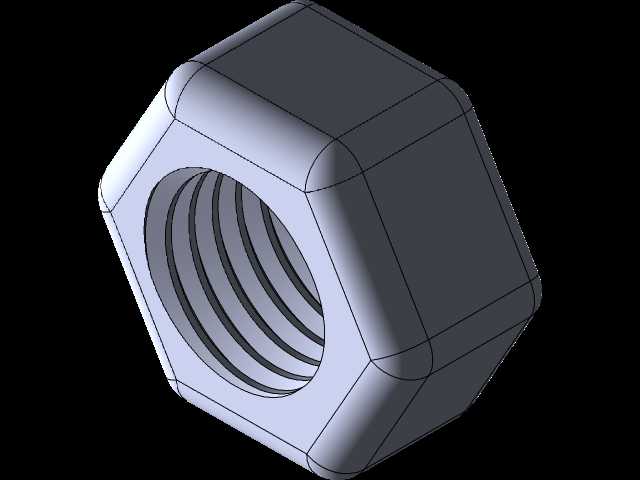

　　结构变形量控制在允许范围内，不会出现光伏板晃动、支架倾覆的风险，连接紧固件均采用防松设计，避免长期户外受风振影响出现紧固件松动的问题。上部光伏板支架的重心经过配平设计，可降低驱动部件的输出扭矩需求，减小驱动电机的功率配置，降低整套装置的运行功耗，适配自身光伏供电的离网运行场景，不会出现装置自身耗电过高影响供电输出的问题。
