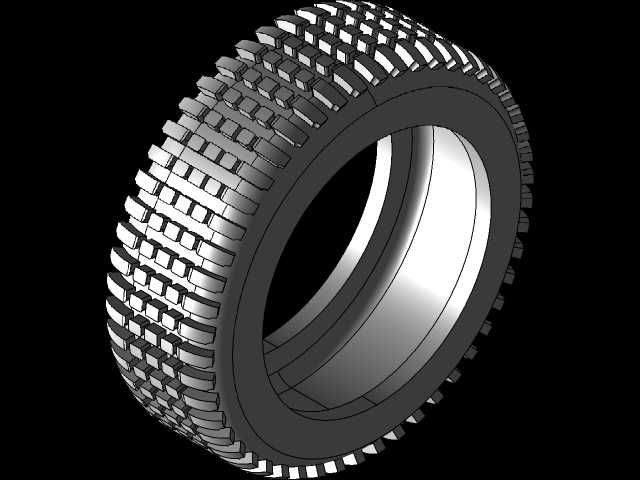

M型块状胎面越野轮胎结构设计

　　这款带M型排布块状胎面的轮胎，核心面向非铺装路面的行走作业场景，常见于小型越野作业设备、全地形通勤载具、林区巡检代步工具以及复杂地形作业的小型工程机械行走端，区别于普通公路胎的连续细纹设计，块状胎面的核心作用是在泥泞、碎石、松软沙土路面上，通过独立花纹块的边缘剪切作用破除路面浮层，让胎体能够咬合硬质基底，避免打滑陷车。从实际使用场景来看，这类胎面结构的轮胎不需要适配高速铺装路面的低滚阻需求，反而更侧重低胎压下的接地面积保持能力，当胎内压力降低时，独立花纹块会向四周小幅形变扩张，进一步增大与松软地面的接触面积，降低接地比压，避免胎体陷入沙土或泥层中。

　　设计过程中首先要考虑胎面花纹块的排布逻辑，M型的错位排布并非单纯的造型设计，而是要避免花纹块在滚动过程中形成连续的纵向共振带，降低行驶过程中的胎噪与周期性跳动，每一块胎面凸块的边缘都做了小角度倒角处理，一方面是避免硬质碎石在花纹块根部形成应力集中造成掉块，另一方面在转向过程中，倒角面能够提供渐进的侧向支撑力，不会因为花纹块刚度过大造成侧滑时的突然抓地力丧失。胎体的内部轮廓采用了宽轮辋适配的弧面设计，安装边界上需要匹配标准的对开式轮辋，胎圈部位的加厚橡胶层能够在低胎压行驶时避免胎圈与轮辋发生相对位移造成漏气，同时胎侧的厚度比普通公路胎厚30%左右，能够抵御碎石、树枝的穿刺，避免野外作业时出现爆胎故障。

　　从功能特性上看，块状胎面的沟槽深度要比普通公路胎深两倍以上，沟槽的走向采用了交错的横向与斜向组合设计，在泥地行驶时，滚动过程中花纹块的形变能够将嵌入沟槽的泥土自动甩出，避免沟槽被填满后丧失抓地力，也就是常说的自清洁能力，这一点对于非铺装路面行驶至关重要，一旦花纹沟槽被泥层填满，轮胎就会变成光面胎，完全失去防滑能力。设计时还需要考虑花纹块的刚度匹配，如果花纹块刚度过大，在铺装路面行驶时会产生极大的震动与噪音，同时接地面积不足造成制动距离变长，如果刚度过小，在碎石路面行驶时花纹块会产生过大的形变，加速磨损甚至出现整块撕裂的问题，因此在胎面胶料的硬度选择上，通常选用邵氏硬度65-70度的耐磨橡胶，兼顾形变能力与耐磨性能。

　　安装尺寸方面，这款轮胎的断面宽度适配6英寸宽度的轮辋，胎圈的直径公差控制在±0.5mm范围内，确保与轮辋的过盈配合量处于合理区间，既不会因为过盈量过大造成安装困难，也不会因为配合间隙过大造成密封失效。胎面的花纹块高度为12mm，磨损极限标记设置在花纹沟槽底部2mm位置，当花纹块磨损到剩余2mm高度时，就需要更换轮胎，避免湿滑路面抓地力不足。在实际选型匹配时，需要根据设备的单轮载荷选择对应的胎体层级，通常小型全地形设备选用4层级胎体即可满足载荷需求，如果是重载作业的小型工程机械，则需要选用6层级以上的加厚胎体，避免重载下胎体过度形变造成胎侧折损。

　　很多结构设计人员在选型这类轮胎时，容易忽略胎面花纹块的排布对行驶稳定性的影响，M型错位排布的花纹块在滚动时，每一个时刻接地的花纹块数量保持恒定，不会出现同一排花纹块同时接地、同时离开地面的情况，能够大幅降低行驶过程中的周期性冲击，延长设备行走机构的轴承、悬架部件的使用寿命。另外胎面的花纹块边缘做了阶梯式的厚度设计，靠近胎面顶部的位置厚度略小，靠近胎体基部的位置厚度更大，这样在花纹块磨损到中后期时，接地面积不会出现大幅下降，能够保持稳定的抓地性能，避免轮胎磨损到中后期性能骤降的问题。在三维建模过程中，胎面花纹的阵列需要严格按照错位角度排布，同时要预留出胎体硫化时的收缩量，确保开模后成品的花纹尺寸与设计值一致，胎体的曲面过渡需要保持连续顺滑，避免出现应力集中的尖角，防止轮胎在反复形变过程中出现应力开裂。
