带快装法兰褶皱式工业过滤滤芯

　　这款褶皱式过滤滤芯，是工业气固、液固分离场景里的核心消耗元件，日常在车间集中除尘系统、液压站回油过滤单元、小型空压机进气净化段、工业涂装线粉末回收装置里都能见到同结构产品的身影，核心作用是截留流体中的固体杂质，保障下游设备的运行洁净度，避免硬质颗粒划伤运动副、粉尘超标排放、管路堵塞等常见工程问题。

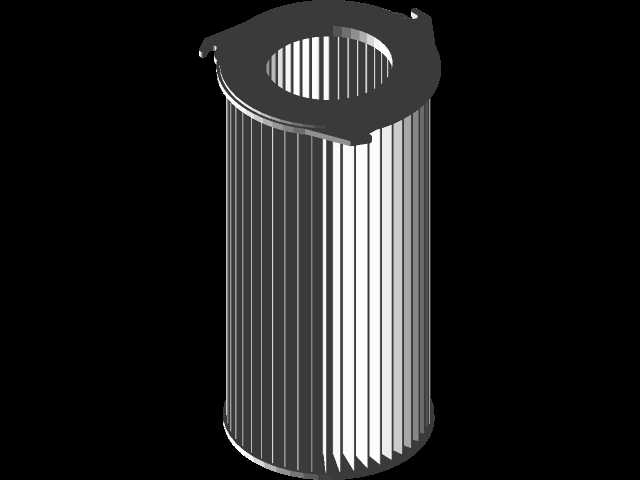

　　从结构设计逻辑来看，这款滤芯采用了上端一体化快装法兰的结构，法兰边缘设置了三个对称分布的卡扣凸耳，安装时不需要额外的螺栓紧固件，只需要将滤芯对准安装座的卡槽放入后旋转小角度，就能通过凸耳与卡槽的卡合实现轴向定位，配合法兰端面的密封胶圈就能完成密封，相比传统的螺杆压紧式滤芯，单支更换时间能缩短六成以上，在需要频繁更换滤芯的高粉尘工况下，能大幅减少设备停机维护的时长。滤材部分采用了竖向褶皱的结构设计，相比平面滤材，在相同的筒体外形尺寸下，褶皱结构能将有效过滤面积提升8-12倍，在保证过滤精度的前提下，大幅降低流体穿过滤材的面流速，一方面能减少过滤阻力，降低系统的风机或者泵的运行能耗，另一方面也能提升容尘量，延长滤芯的单次使用周期，减少更换频次。滤芯的上下端盖都采用了硬质材质一体成型，下端盖做了卷边封边处理，能将褶皱滤材的端部完全密封，避免未经过滤的流体从滤材拼接缝隙处短路流走，保证所有通过滤芯的流体都穿过滤材完成过滤。

　　从安装边界尺寸来看，这款滤芯的上端法兰外径要大于滤筒筒体的外径，安装时需要预留出法兰旋转的操作空间，安装座的卡槽尺寸需要与法兰凸耳的厚度、突出长度匹配，避免出现安装后卡合不紧、使用过程中滤芯脱落的问题；滤筒筒体部分为正圆柱形结构，安装时需要保证筒体与安装座的同轴度，偏差不能超过2mm，避免滤芯与安装腔内壁发生剐蹭，损坏褶皱滤材。轴向尺寸上，滤芯装入安装腔后，上端法兰与安装座端面的压紧量需要控制在1-1.5mm，压紧量过小会导致密封胶圈压缩量不足出现泄漏，压紧量过大则会导致端盖受力过大出现开裂，尤其是在有脉冲反吹的除尘工况下，滤芯会承受周期性的反向气流冲击，端盖的固定强度直接决定了滤芯的使用寿命。

　　在实际选型适配过程中，这类褶皱滤芯的滤材可以根据过滤介质的特性更换，比如过滤高温烟气时可以选用耐温的芳纶滤材，过滤含油雾的气体时可以选用防油防水的覆膜滤材，过滤液压油时则可以选用玻纤复合滤材，不同滤材的褶皱折高、折间距也会做对应调整，比如高粘度流体过滤时会适当加大折间距，避免滤材缝隙被杂质快速堵塞。这款模型的结构还原了快装滤芯的所有关键装配特征，包括凸耳的卡扣角度、滤材的褶皱排布规律、端盖的卷边结构，在做过滤设备的整体结构设计时，可以直接调用这个模型核对安装腔的尺寸，验证滤芯更换的操作空间是否足够，避免出现设备加工完成后滤芯装不进去、更换操作空间不足的常见设计失误。在做过滤系统的流场仿真时，也可以基于这个模型的滤材褶皱结构，搭建准确的流体域模型，计算不同流量下的过滤阻力，为风机或者泵的选型提供准确的参数依据，而不是用简化的光面筒体模型导致仿真结果与实际运行偏差过大。
