框式机架结构土壤筛分过滤设备

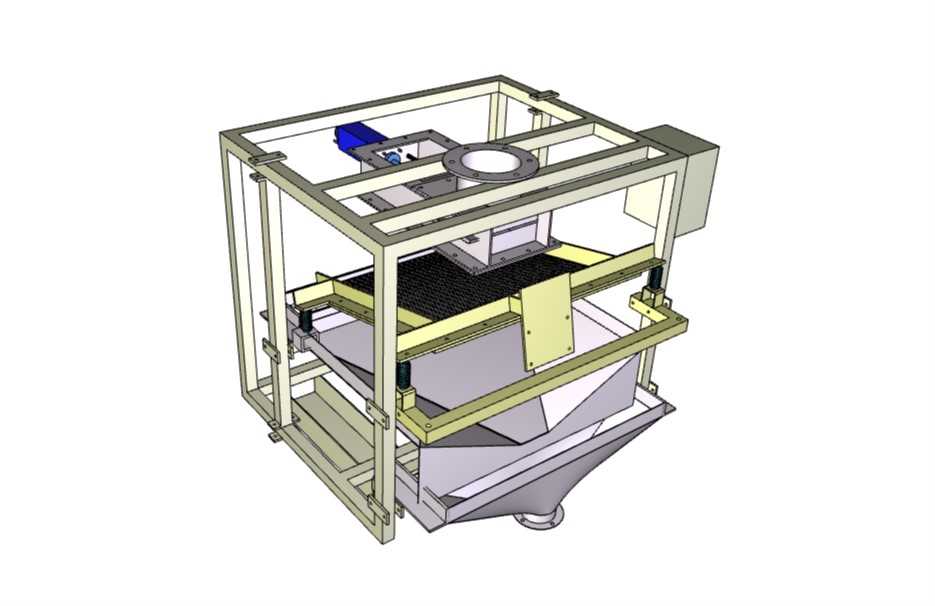

　　在土壤修复、农田土壤改良、地质勘探土样预处理以及基建工程渣土筛分的作业场景中，这类带框式机架的土壤过滤设备是核心的预处理单元，主要承担去除土壤样本中大块砾石、植物残根、硬质结块杂质的功能，为后续的土壤检测、养分调配、回填复垦作业提供粒径均匀的合格土料。设备整体采用方管焊接成型的框架式承载结构，所有受力横梁与立柱的连接位置都做了三角加强筋焊接处理，能承受筛分作业过程中持续的振动载荷，避免长期运行出现焊缝开裂、机架变形的问题。从结构布局来看，设备从上到下依次设置进料口、振动筛分腔、集料斗、出料口，进料口采用法兰式圆形接口，可直接对接螺旋进料机或者人工上料的溜槽，进料口下方设置匀料挡板，能让进入筛分腔的土壤均匀铺在筛网表面，

　　避免局部堆料导致筛分效率下降。筛分单元采用双层筛网布局，上层筛网孔径较大，先拦截尺寸超标的石块、混凝土块等硬质杂质，侧部设置杂质排出口，可将拦截的大颗粒杂质直接导出至设备旁的废料收集箱；下层筛网为作业级筛分网，根据作业需求可更换不同孔径的筛网，满足不同粒径土料的过滤要求，筛网通过侧边的张紧螺栓固定，更换时无需拆解整体机架，松开张紧结构即可抽出筛网完成更换，大幅降低运维的拆装工作量。筛分腔的振动驱动单元布置在机架顶部的侧方安装位，通过偏心块结构产生水平与垂直方向的复合振动，让筛面上的土壤呈现跳跃式前进的运动状态，既避免湿黏土壤糊堵筛网孔，也能加快细颗粒土料透筛的速度。筛体与主框架之间采用橡胶减震柱连接，一共设置8个减震安装点，

　　分别布置在筛体的四个角上下位置，能将筛体作业产生的振动绝大部分隔绝在主框架之外，降低设备运行时的地面传导震动，无需做专门的设备基础硬化，放置在平整的硬化地面即可投入作业。设备下部的集料斗采用锥形收口设计，所有壁板的倾斜角度都大于土壤的自然安息角，能让透筛后的合格土料依靠自重顺利滑向底部的出料口，出料口为标准圆形法兰接口，可对接螺旋输送机、集料袋或者皮带输送线，实现过滤后物料的密闭转运，避免作业过程中产生扬尘。从安装边界来看，设备整体为立式长方体布局，外部框架的长宽尺寸控制在常规车间门的通行宽度范围内，设备顶部预留了吊环安装位，可直接通过叉车或者行车完成整设备的吊装移位，无需拆解分体运输。设备的电气控制箱布置在机架侧方的外置安装位，

　　与振动驱动单元做了分体式设计，避免振动长期传导导致电气元件接线松动，控制箱内设置了过载保护、缺相保护模块，可适配不同工况的现场供电条件。在实际作业过程中，针对含水率偏高的黏重土壤，可在筛网上方加装柔性清扫刷组件，刷体与筛网表面保持轻微接触，随筛体振动过程中持续刷扫筛网表面，避免细颗粒黏土黏附堵塞网孔，保证持续作业的筛分效率。设备的所有与土壤接触的壁板都采用耐磨钢板焊接制作，焊接位置都做了打磨平滑处理，避免土壤挂壁残留，长期使用后也可通过侧方的检修门进入设备内部，完成积料清理与筛网检查作业。
