音符镂空手摇式机械音乐盒结构设计

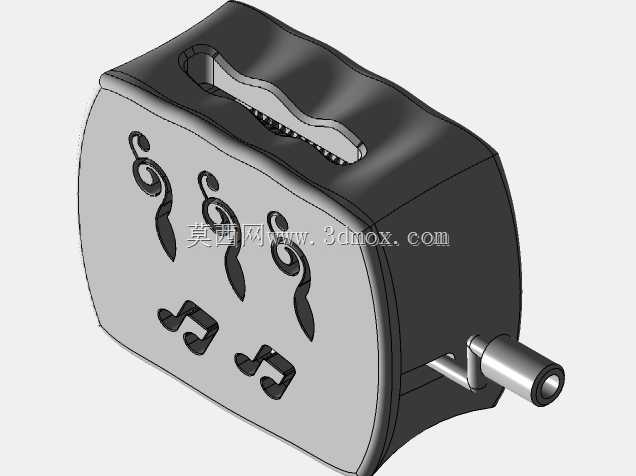

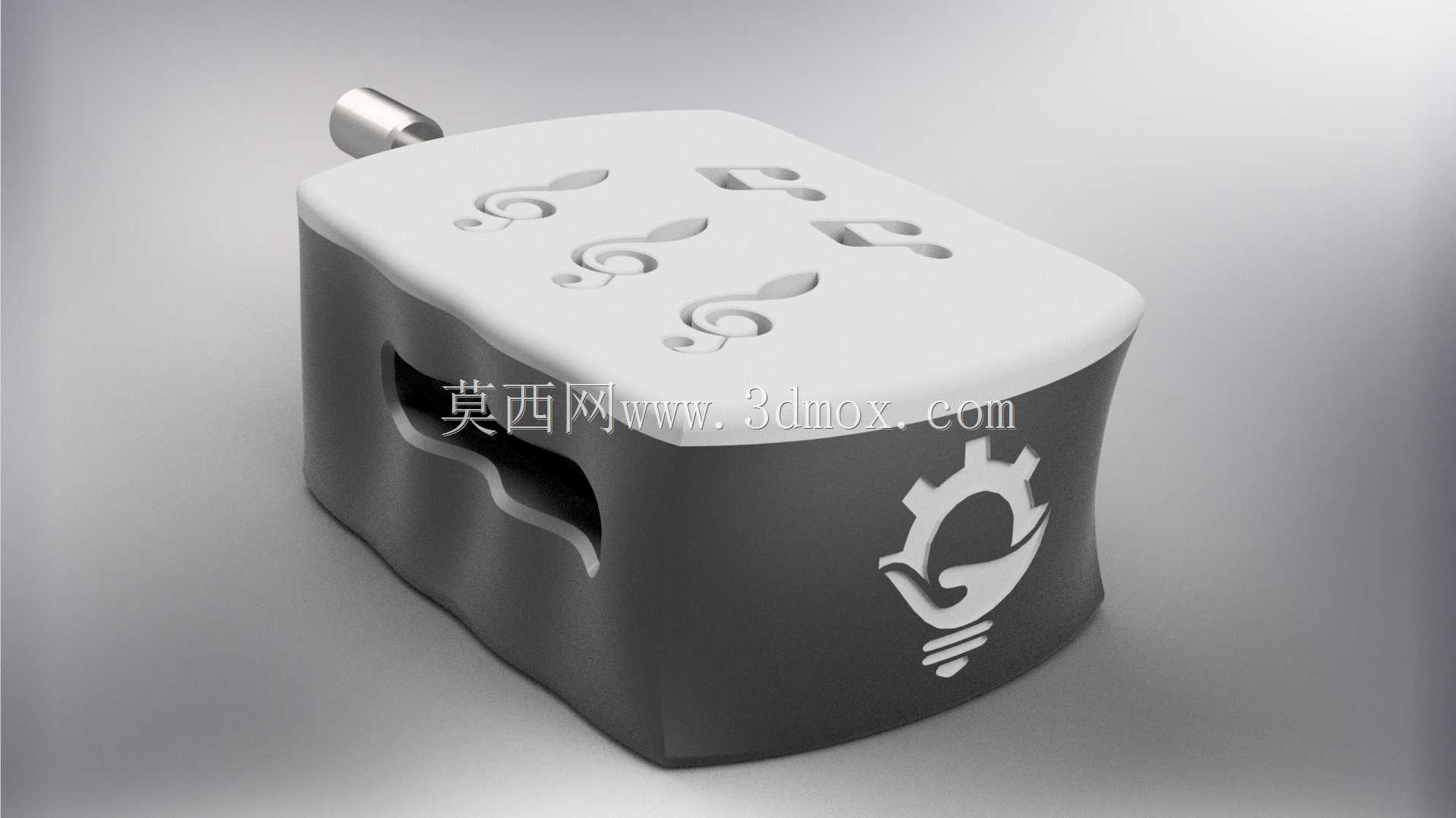

　　这款手摇式机械音乐盒的结构设计，首先要考虑日常桌面摆放的使用场景，整体采用圆角方盒的紧凑构型，底部做微弧收边处理，既避免尖锐棱角带来的磕碰风险，也能让放置时更贴合桌面，不会因为边角应力集中导致长期放置出现磨损变形。顶面做了五处音符造型的镂空开孔，这些开孔并非单纯的装饰结构，而是兼顾内部音簧发声的声波传导作用，开孔的边缘做了0.3mm的倒角处理，避免3D打印或者注塑成型时出现飞边毛刺，同时也能让声波扩散更均匀，不会因为开孔边缘的直角结构产生杂音反射。侧面的手摇柄采用金属嵌件设计，伸出长度控制在12mm，转动时的握持力臂刚好适配成年人手指的拨动幅度，不会因为力臂过短导致转动费力，也不会因为伸出过长容易被外力碰断。

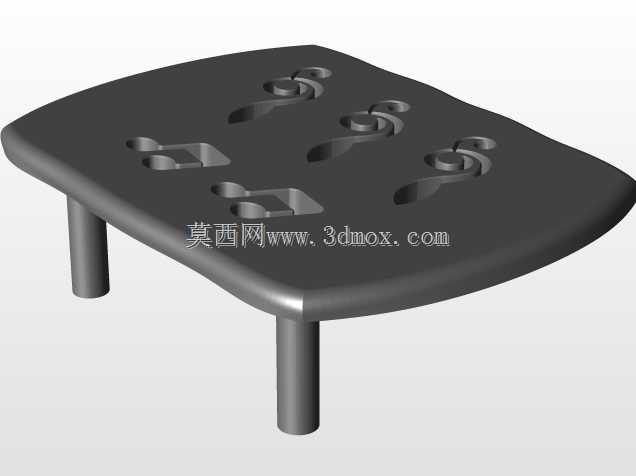

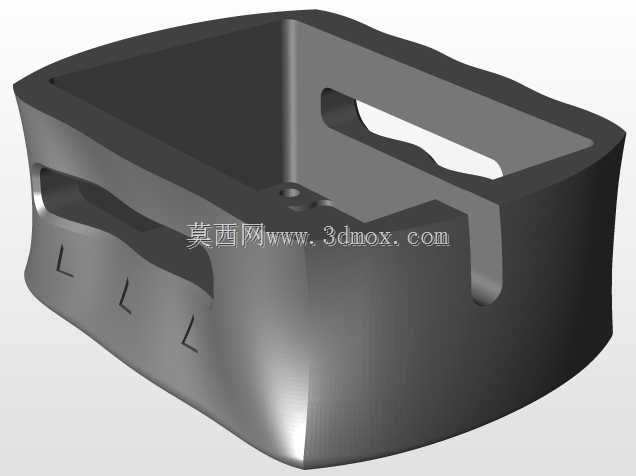

　　盒体侧面预留的波浪形内凹结构，是专门为手指拿捏设计的握持位，深度3mm，刚好贴合指腹的弧度，拿取移动时不需要抠住盒体底部，单手就能完成取放操作。内部的音鼓与音簧配合结构，在设计时预留了0.15mm的装配间隙，既保证音鼓转动时不会和音簧发生卡滞，也能让音簧的振动幅度控制在合理区间，避免振动幅度过大产生颤音，或者间隙过小导致拨片无法有效拨动音簧。盒体的上下盖采用止口配合结构，配合深度2mm，不需要额外螺丝就能完成扣合，既方便后期拆开维护内部传动结构，也能保证扣合后的密封性，避免灰尘进入内部卡在传动齿轮之间影响转动顺滑度。顶面的音符镂空位置，在设计时特意避开了内部传动齿轮的安装区域，不会因为开孔削弱盒盖的结构强度，

　　每个音符造型的最小壁厚控制在1.8mm，满足3D打印和注塑成型的最小壁厚要求，不会出现成型时填充不足的问题。侧面的标识区域做了0.2mm的下沉设计，后期可以通过丝印或者移印添加品牌标识，不会因为标识凸起在日常使用中被磨掉。整体的外形尺寸控制在长65mm、宽55mm、高40mm的区间，放在桌面不会占用过多空间，整体重量控制在120g左右，拿取时不会有过重的坠手感，也不会因为太轻导致手摇时盒体跟着滑动，底部可以粘贴防滑硅胶垫，进一步提升放置时的稳定性。传动部分的齿轮采用模数0.5的直齿圆柱齿轮，传动比设置为1:4，手摇柄转动一圈，音鼓转动四分之一圈，刚好匹配常见音乐盒的音序排布节奏，转动时的齿轮啮合间隙控制在0.1mm，既保证传动顺滑，

　　也不会因为间隙过大产生转动虚位。音簧的固定座和盒体设计为一体结构，不需要额外的固定螺丝，音簧安装时直接卡入固定座的卡槽内，通过过盈配合完成固定，装配效率更高，也能避免螺丝固定时产生的应力导致音簧变形，影响发音的音准。盒体的外壁做了哑光磨砂的纹理设计，不容易残留指纹和划痕，日常使用时的打理难度更低，顶面的镂空边缘做了高光倒角处理，和磨砂的盒面形成质感对比，提升整体的精致感。在安装边界的考虑上，这款音乐盒不需要额外的固定结构，直接放置在平整桌面即可使用，周围只需要预留20mm的手摇操作空间，就可以完成手摇操作，不会和周边的桌面物品产生干涉。内部的传动结构全部布置在盒体的下半部分，重心控制在盒体高度的三分之一处，放置时的稳定性更好，即使受到轻微的外力碰撞也不容易倾倒。
