通风管路风量调节百叶式阻尼结构

　　在民用及工业通风系统的管路布设场景中，这类百叶式阻尼结构常被安装在风管分支节点、风口前端位置，承担气流通断、风量分级调节的核心作用，区别于普通蝶阀、插板阀的线性调节特性，多叶片联动的结构形式能在较小的操作行程内实现过流面积的大范围调整，适配吊顶内狭小安装空间的布设需求。从实际使用场景来看，商用建筑的新风系统、工业厂房的岗位送风管路、数据中心的冷通道通风段都会用到这类构件，日常运维中操作人员通过侧边的联动拨杆调整叶片转角，就能对应改变管路的通风阻力，实现不同区域的送风量匹配，部分带阻尼定位的结构还能在无额外锁止的情况下保持叶片角度稳定，避免气流扰动导致的阀位偏移。

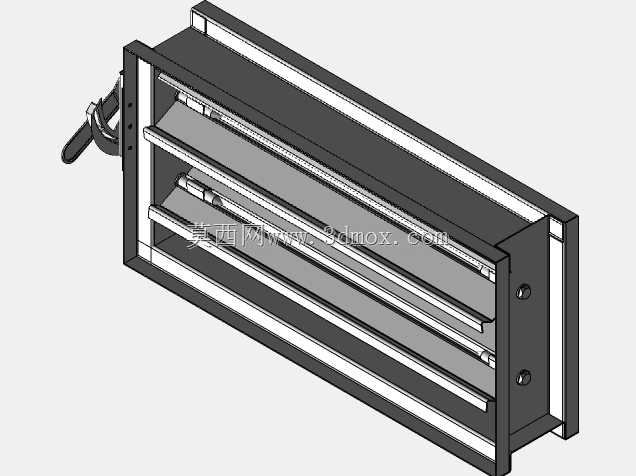

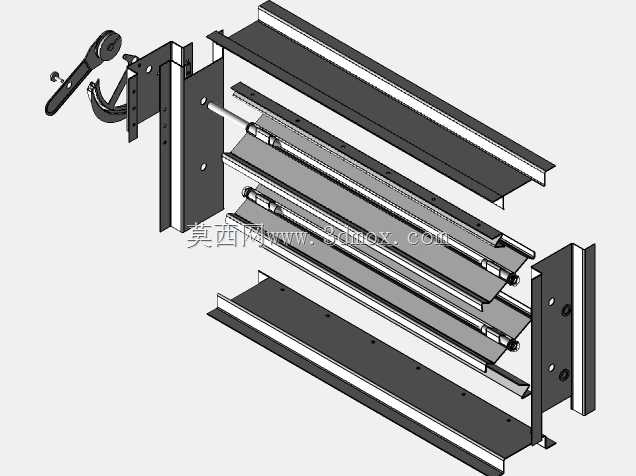

　　设计这类结构时，首先要匹配对应风管的截面尺寸，常规矩形风管适配的阻尼结构外框尺寸会比风管内廓尺寸小2-3mm，预留安装打胶、法兰对接的公差间隙，外框采用折边一体成型的结构形式，折边宽度控制在25mm，既能保证整体结构刚度，也能适配标准角钢法兰的螺栓孔位对齐需求。叶片采用双层扣合的空腔结构，单片叶片的两端设置注塑成型的轴套，轴套与外框上的冲压轴孔采用间隙配合，配合间隙控制在0.1-0.15mm，既保证叶片转动顺畅无卡滞，也不会因间隙过大出现漏风异响。联动机构设置在结构侧边的封闭腔体内，所有连杆采用镀锌钢板冲压成型，连杆与叶片摇臂的连接点采用不锈钢铆钉铆接，铆接位置预留0.2mm的活动间隙，保证多片叶片转动时的同步性，避免出现叶片角度不一致导致的气流紊流、风噪增大问题。

　　从功能特性来看，这类阻尼结构的叶片关闭时，相邻叶片的搭接边设置有5mm的叠压量，叠压面粘贴三元乙丙密封胶条，关闭状态下的漏风率能控制在3%以内，满足中低压通风系统的密封要求；叶片转动角度范围为0-90度，对应过流面积从0到100%无级调节，操作力矩控制在2N·m以内，无需额外辅助工具就能手动完成角度调整，侧边的阻尼组件采用摩擦片式结构，摩擦片采用耐磨尼龙材质，预紧压力通过侧边的调节螺母设定，既能保证调整后的叶片角度不会被气流吹动移位，也不会出现操作时阻力过大的问题。

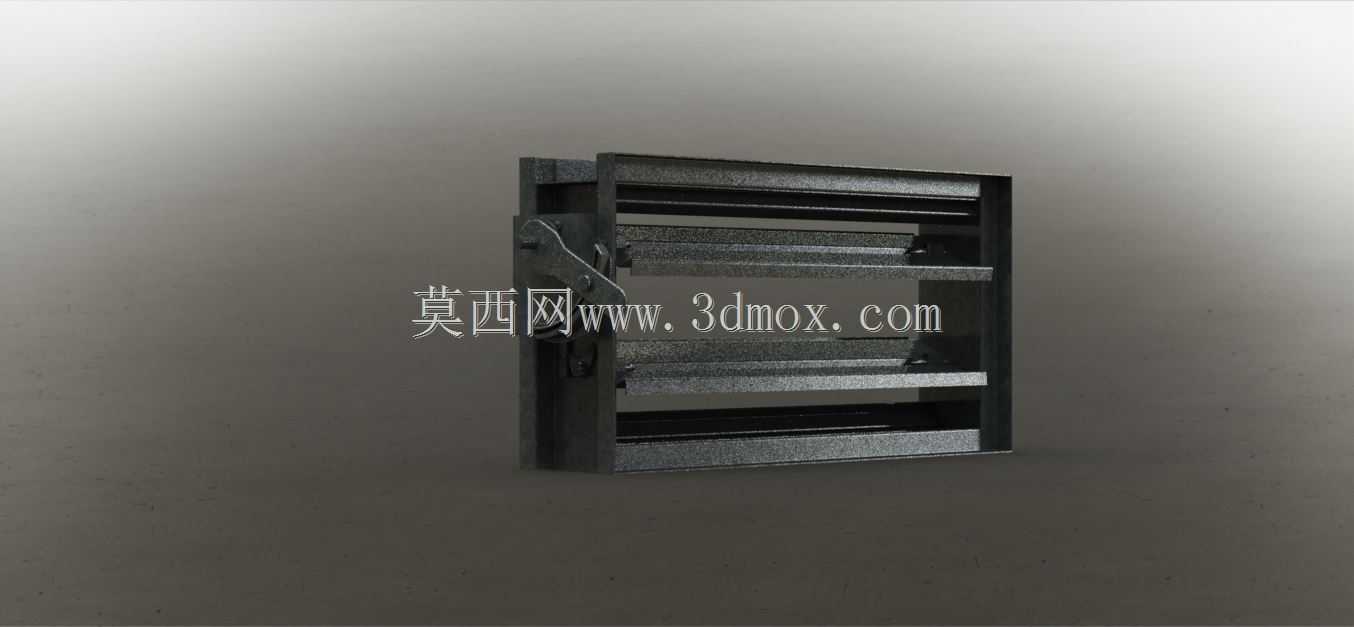

　　安装边界方面，这类结构的整体厚度控制在120mm以内，适配常规吊顶内的安装空间，法兰连接孔采用长圆孔设计，孔位间距符合通风管道安装的通用标准，现场安装时无需额外打孔就能直接与同规格风管法兰对接；结构整体采用镀锌钢板材质，表面无额外喷涂处理，适配通风系统内的常温空气输送场景，若用于有防腐需求的排风场景，还可将材质更换为304不锈钢，密封胶条对应更换为硅橡胶材质，满足不同工况的使用需求。在建模过程中，需要重点验证叶片转动时的干涉情况，尤其是叶片全开、全关两个极限位置，要保证叶片与外框、相邻叶片之间无硬摩擦，联动机构的运动行程要与叶片转角精准匹配，避免出现操作到极限位置时连杆顶死、结构变形的问题；同时要对轴孔配合位置、铆接位置的公差进行合理设定，保证加工后的成品装配顺畅，无需额外修配就能满足使用要求。
