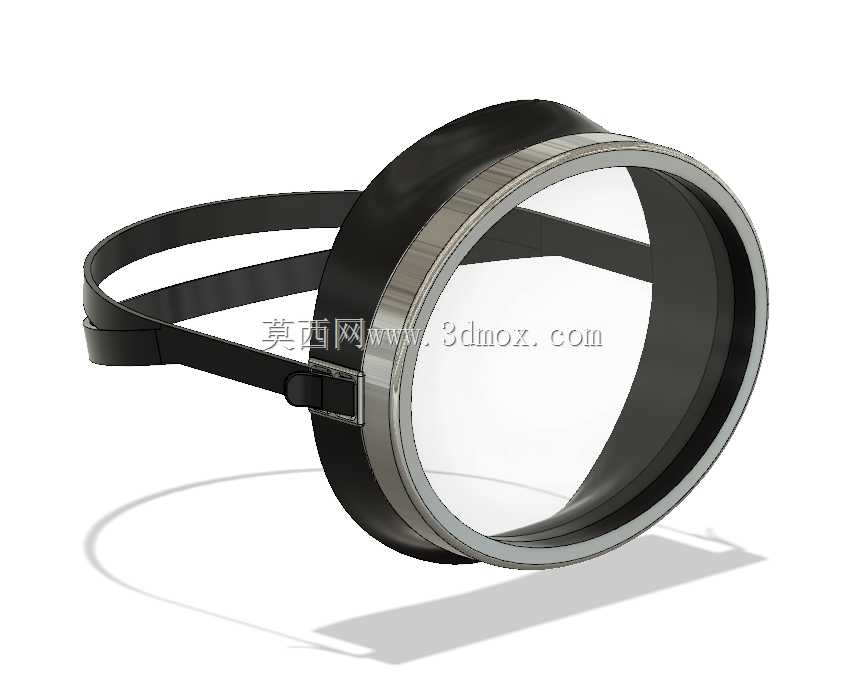

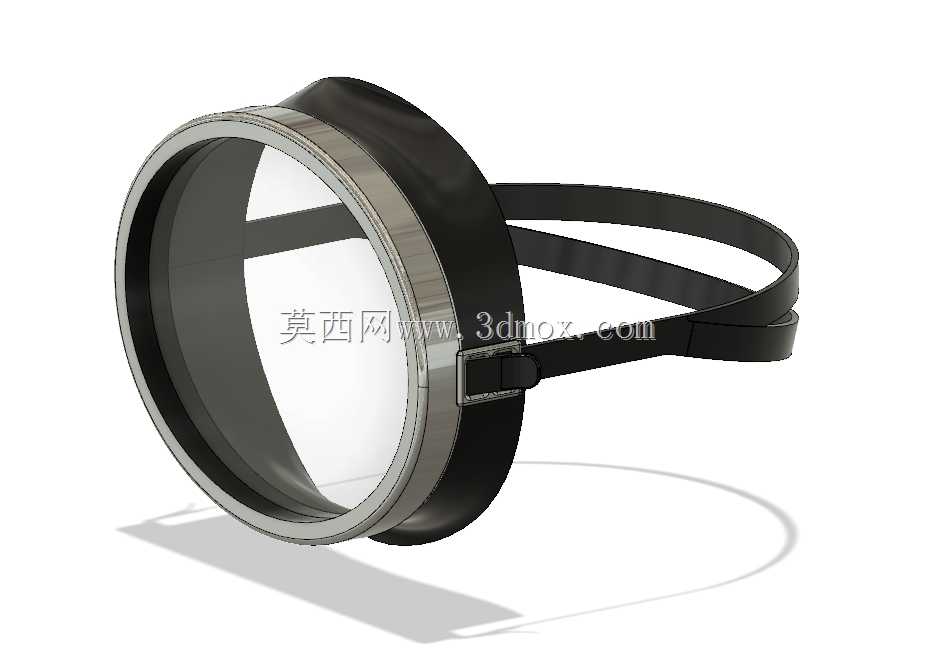

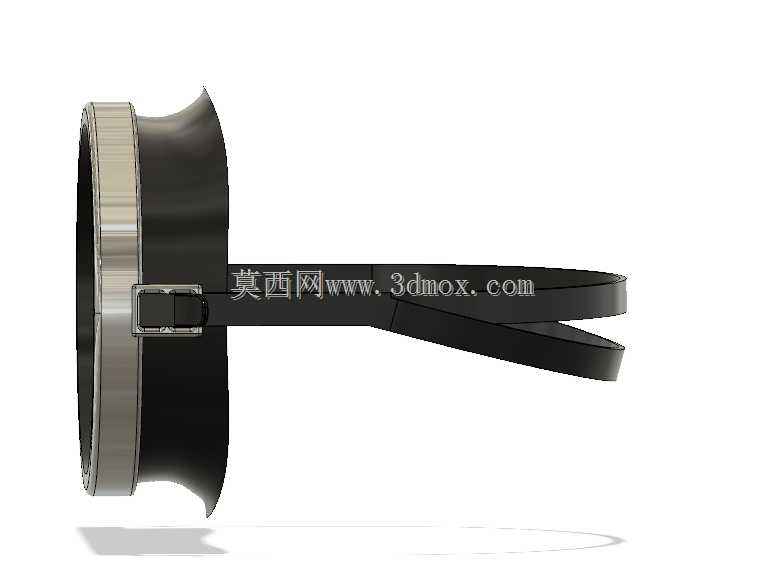

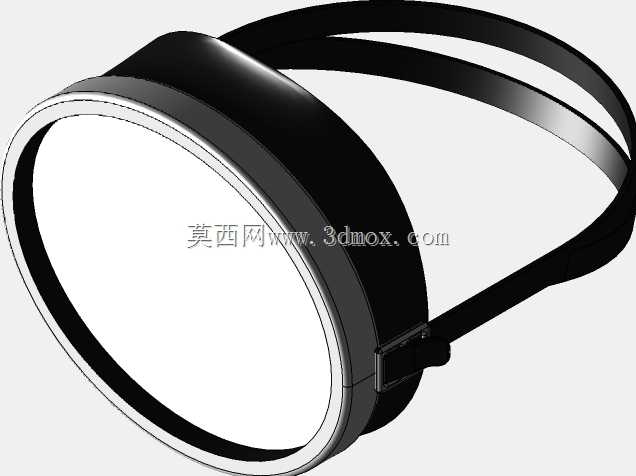

复古单视窗潜水面罩结构设计方案

　　这款复古结构的单视窗潜水面罩，核心应用场景覆盖休闲浅水作业、复古潜水运动体验、水下观光探查等领域，区别于现代多曲面宽视野面镜，采用经典正圆形单视窗设计，在水下可提供无畸变的中心视野，适配近岸浅海、内陆湖泊等能见度适中的水域使用，也可作为复古潜水主题的展示道具、影视拍摄道具使用。从实际用途来看，该面罩核心功能是在水下为使用者构建隔绝水体的气密观察空间，配合呼吸调节装置可实现水下停留观察，视窗部分采用高透光平面材质，避免曲面视窗带来的视物变形问题，对于需要在水下进行简单操作、观察水下结构的场景，平面视窗的距离判断精度更优，不会出现曲面透镜带来的视距偏差。产品功能特性上，整体采用环形刚性镜框搭配柔性密封裙边的结构，

　　镜框外侧做金属质感包边处理，既提升结构抗冲击性能，也还原复古潜水装备的视觉特征；头带部分采用双条平行弹性绑带设计，绑带穿过镜框侧方的调节卡扣，可根据使用者头围尺寸快速调整绑带张紧力，卡扣采用按压式锁止结构，调整到位后可自动锁止，避免水下活动时绑带松脱导致面罩漏水。密封裙边采用贴合面部轮廓的弧形收边设计，接触面部的边缘做薄化处理，可适配多数成年人的面部轮廓，在绑带提供合适预紧力的情况下，裙边可随面部软组织形变填充缝隙，实现可靠的水密效果，裙边与镜框的连接采用整圈压合固定，无额外拼接缝隙，降低长期使用后接缝处漏水的风险。设计思路层面，这款面罩没有追求现代潜水镜的大视野、轻量化潮流，而是回归早期潜水装备的结构逻辑，

　　优先保证结构可靠性与视窗无畸变特性：视窗采用整圈压圈固定的方式，将透明视窗片夹持在镜框前侧与内侧压圈之间，压圈与镜框通过周向均布的卡合结构连接，装配时无需额外紧固件，依靠结构卡紧力即可实现视窗的密封固定，后期更换视窗片也无需专用工具，拆开压圈即可完成替换。镜框主体采用硬质耐水材质，可承受水下0.5MPa以内的静压力，对应10米以内水深的使用需求，完全覆盖休闲潜水、浅水作业的常用深度范围，镜框内侧与密封裙边的连接位置做整圈限位凸台，裙边装配后凸台嵌入裙边的对应凹槽内，避免裙边受水压作用从镜框上脱落。外形尺寸与安装边界方面，面罩整体最大外径约180mm，视窗有效通光直径约140mm，绑带完全展开时总长度约650mm，收纳状态下整体厚度约85mm；安装适配层面，该面罩的镜框下方预留标准呼吸管接驳位，可适配通用规格的复古式干式呼吸管，也可根据使用需求改装接驳早期水肺呼吸装置的接口，侧方绑带安装位的间距为120mm，可替换同规格的通用潜水镜弹性绑带，无需定制专用配件。从结构设计的工程角度看，这款面罩的所有受力部件均做了圆角过渡处理，镜框边缘无尖锐棱角，避免水下使用时剐蹭使用者或周边物体，绑带与卡扣的连接位置做了防脱翻边，即使绑带受拉力产生形变，也不会从卡扣中滑出；视窗的夹持位置整圈设置弹性密封垫，当视窗片受水压产生微小形变时，密封垫可补偿形变间隙，保证不同水深下的视窗密封性能。实际使用中，该面罩的重心集中在镜框中心位置，

　　绑带拉紧后整体受力均匀分布在面部前额、颧骨两侧位置，不会出现局部压力过大导致的佩戴压痛感，双绑带设计可分别调整上下位置的张紧力，适配不同脸型的佩戴需求，对于颧骨较高、脸型偏宽的使用者，可适当调松上侧绑带、张紧下侧绑带，保证裙边下沿与面部贴合紧密；对于脸型偏瘦的使用者，可均匀调整两侧绑带张紧力，让裙边整圈均匀贴合面部。不同于现代集成了排水阀、近视镜片卡槽等附加结构的潜水镜，这款复古面罩结构简洁，活动部件仅为侧方的绑带调节卡扣，故障点极少，日常维护仅需在使用后用清水冲洗裙边与镜框缝隙的泥沙，晾干后存放即可，无需对复杂阀件进行保养，适合作为备用面镜或者主题体验用装备使用，其简洁的结构也降低了三维建模与后续开模生产的难度，所有部件均为回转体或规则拉伸结构，模具分型面简单，量产时的成型良率更高。
