通用钣金电子设备防护外壳结构设计

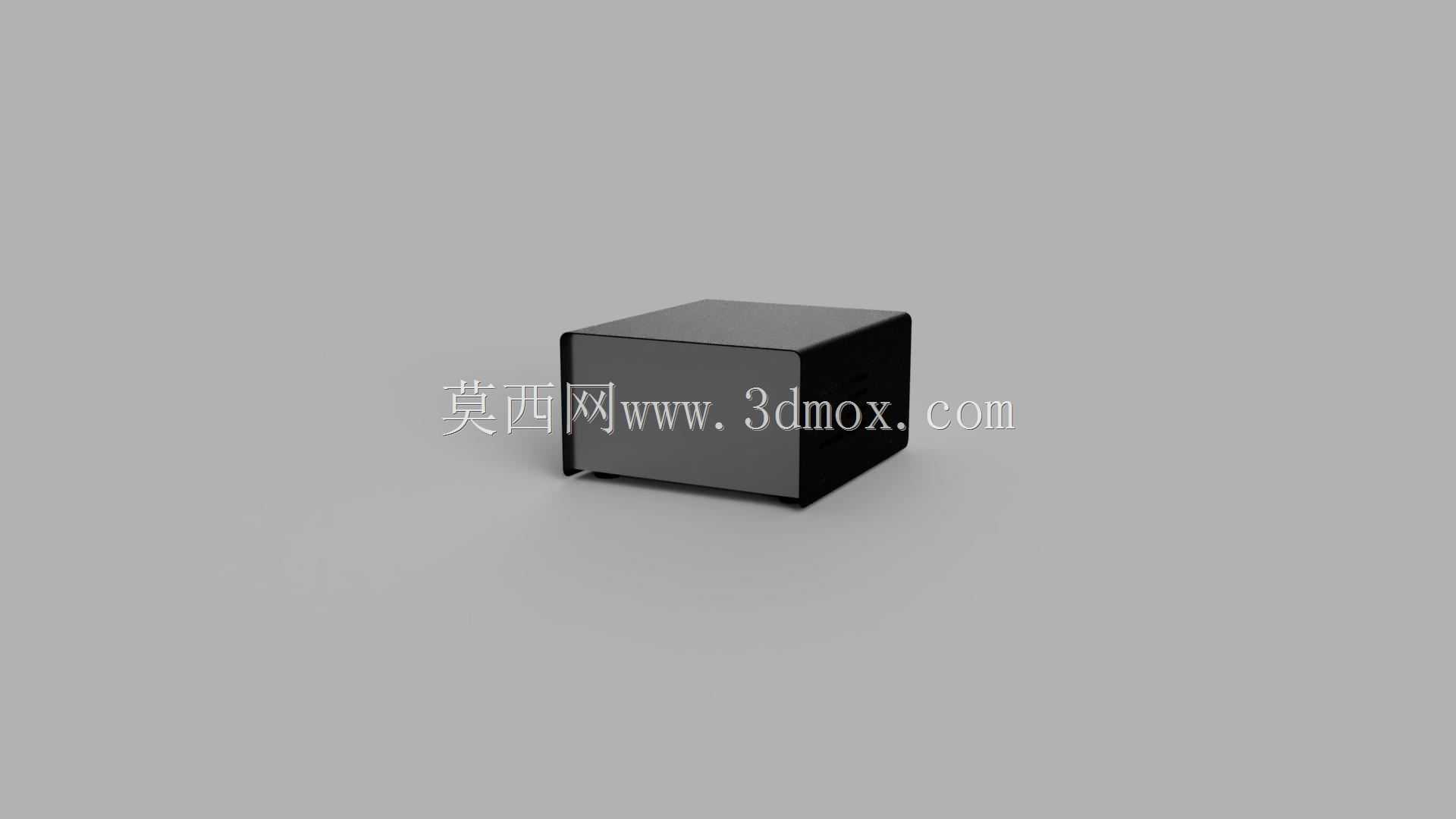

　　也能减少拼接缝隙带来的防护等级下降问题，主体折弯的折边处预留均匀的搭边量，折弯后搭边处采用点焊固定，后续打磨焊点后做表面喷塑处理，整体外观没有明显的拼接痕迹。盒体的开口边缘做内折弯收边处理，一方面是去除板材裁切后的锋利毛边，避免装配、维护过程中划伤操作人员，另一方面内折的边能够形成加强筋结构，提升盒体开口处的结构刚度，避免长期使用后开口边缘出现变形翘曲，影响盒盖的装配密封性。安装边界的适配性是这类通用壳体设计的核心考量，盒体内部预留统一规格的电路板安装柱，安装柱采用压铆工艺固定在盒体底板上，柱体的高度根据常规电路板的元器件最高高度预留足够的安全间隙，避免盒盖装配后挤压到板上的电容、接线端子等突出元器件；这类钣金壳体在民用电子、小型工业控制终端领域的应用覆盖度极高，日常接触的桌面式信号转换单元、小型数据采集终端、嵌入式工控模块的外层防护基本都采用这类结构，区别于塑料注塑外壳，钣金材质的抗冲击、抗电磁干扰能力更适配存在轻微磕碰、周边有复杂电磁信号的使用场景，比如车间工位旁的小型数据采集盒、户外临时布设的信号转换终端，都能依靠钣金壳体的结构强度抵御日常使用中的意外剐蹭、轻微撞击，同时金属板材本身的屏蔽特性能减少外界杂波对内部电路板信号传输的干扰。从结构设计逻辑来看，这类方正盒体的钣金展开工艺性是首要考量，整体采用单块板材折弯成型的主体结构，减少拼接焊缝的数量，既能够降低钣金加工过程中的焊接、打磨工作量，

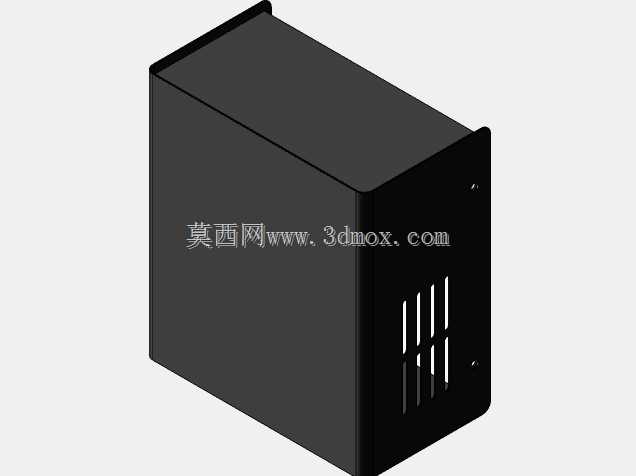

　　盒体的侧壁预留可按需敲落的开孔位，分别对应电源接口、信号接口、接地端子的安装位置，用户可以根据自身实际使用的接口规格，敲落对应位置的预留板材，安装对应的接口固定件，不需要额外对盒体进行二次裁切加工，大幅降低终端用户的二次改造成本。盒体的边角处做小半径圆角折弯处理，区别于直角折弯的尖锐边角，小圆角结构既能够提升外观的柔和度，也能避免边角处应力集中，在受到撞击时出现板材开裂、变形的问题，同时圆角处的喷塑层附着效果更好，长期使用不容易出现涂层脱落、锈蚀的问题。从实际装配的角度出发，盒体与盒盖的连接采用侧边隐藏式卡扣加底部固定螺丝的组合结构，日常维护需要开启盒体时，只需要拧下底部的两颗固定螺丝，就可以顺着卡扣的导向滑开盒盖，

　　不需要完全拆下所有螺丝，避免小螺丝丢失的问题；卡扣的配合间隙预留0.1mm的装配公差，既能够保证盒盖扣合后没有明显的松动旷量，也不会因为公差过小导致装配、拆卸时出现卡滞。这类壳体的板材厚度通常根据盒体的外形尺寸适配，常规小尺寸规格采用1mm厚度的冷轧钢板就能够满足结构强度需求，如果是用于户外场景的版本，可以更换为1.2mm厚度的304不锈钢板材，配合接缝处的密封胶条，就能够达到更高的防护等级，适配潮湿、多粉尘的使用环境。在内部走线的设计上，盒体底板的侧边预留走线压片的安装孔位，用户可以根据内部线束的走向，安装塑料压线片将线束固定在盒壁处，避免线束随意晃动拉扯到电路板上的焊接点，提升设备长期使用的可靠性；

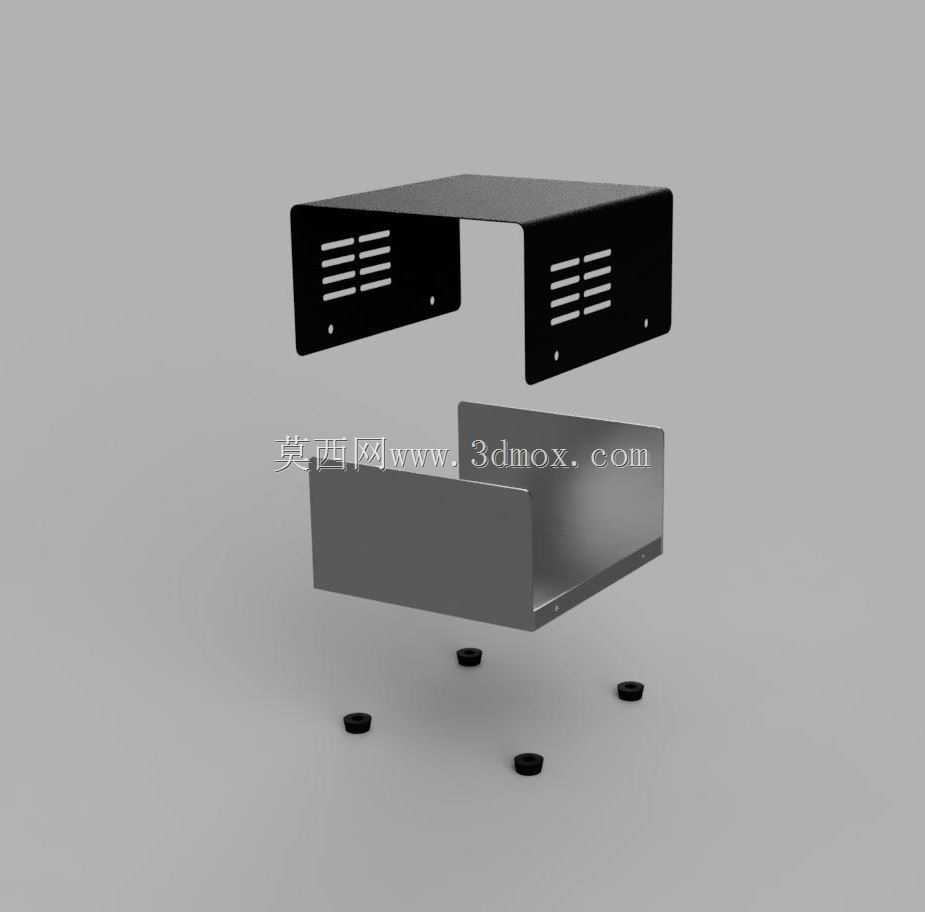

　　同时盒体内部的角落预留接地柱的安装位，方便将内部电路板的接地端与金属壳体连通，进一步提升电磁屏蔽效果，也能避免设备漏电时外壳带电引发安全隐患。很多人在设计这类钣金盒体时容易忽略折弯工艺的最小折弯半径限制，直接采用接近板材厚度极限的折弯半径，实际加工时很容易出现折弯处板材开裂、外侧涂层脱落的问题，这个版本的结构在所有折弯处都预留了1.5倍板材厚度的折弯半径，适配常规钣金厂的折弯设备加工能力，不需要特殊定制模具就能够批量生产，有效控制加工成本。另外盒体的底部预留四个防滑脚垫的安装凹槽，脚垫采用背胶橡胶材质，装配后脚垫突出盒体底面0.8mm，既能够避免盒体直接放置在桌面时刮花接触面，也能增加盒体与放置面的摩擦力，避免设备受到轻微触碰时出现滑动移位；凹槽的深度与脚垫的厚度匹配，脚垫粘贴后不会出现突出过多或者凹陷导致粘贴不牢的问题。
