技能赛事USB接口测试基座结构设计

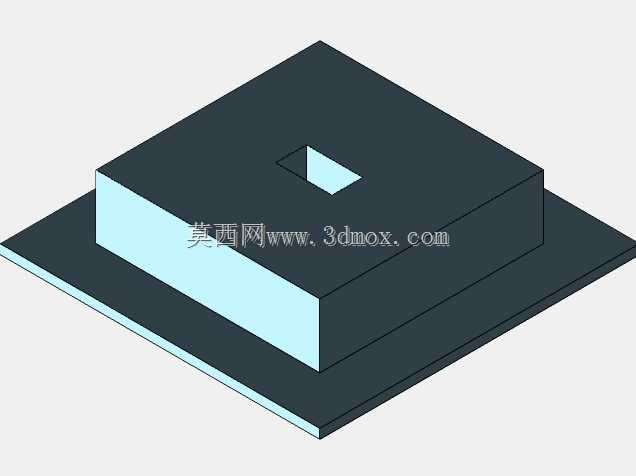

　　在职业技能赛事的结构设计考核环节，这类测试基座承担着统一考核基准、校验参赛作品适配性的核心作用，日常也可作为电子接插件插拔验证、小型结构件装配对位的工装载体使用。从结构形态来看，整体采用双层叠放的台体布局，下层为外延式安装底板，上层为承载主体台块，上层台块顶面预留了标准尺寸的矩形开槽，该开槽的核心作用是模拟USB接口的安装位边界，为参赛选手的设计作品提供统一的对位基准。

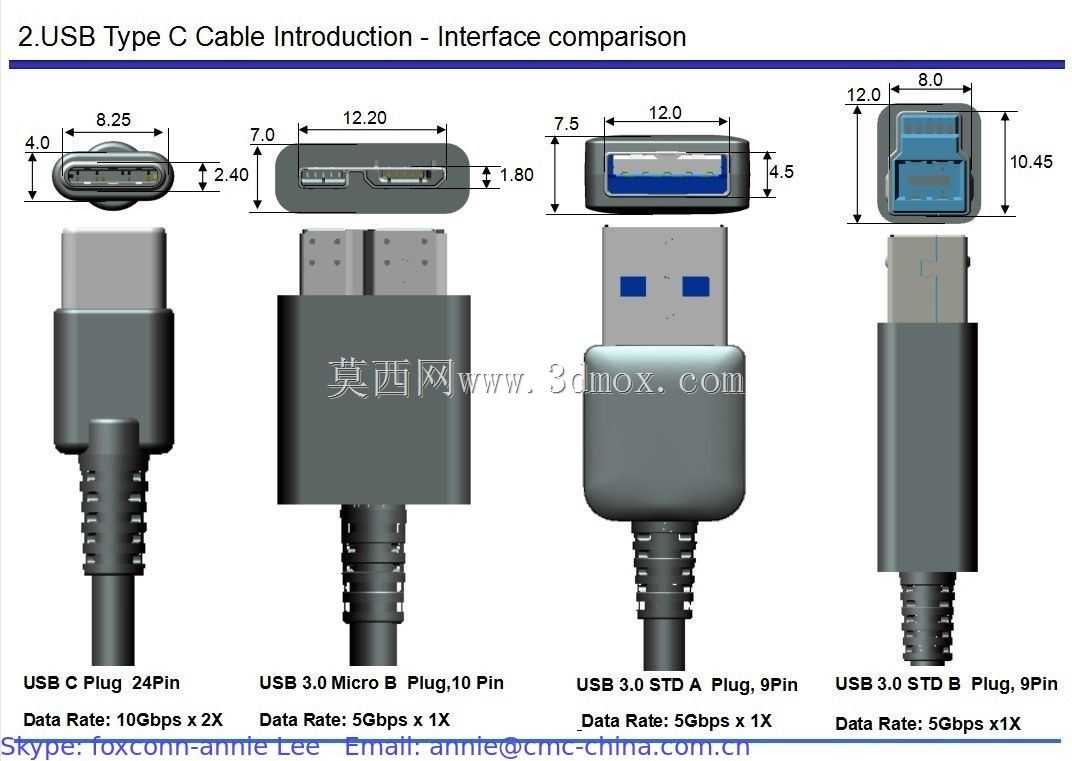

　　设计过程中首先明确了核心约束：开槽尺寸严格匹配常规USB公端插入口的外围边界，预留12mm×4.5mm的切口空间，这个尺寸的设定并非直接复刻成品USB母座的结构，而是考虑到赛事考核的核心目标——考察选手对接口插拔配合公差、装配干涉校验的设计能力，刻意采用近似端口的结构来规避选手直接调用标准件库照搬模型的应试行为，倒逼选手从实际配合需求出发计算插拔间隙、导向倒角、装配余量等核心参数。

　　下层外延底板的设计充分考虑了测试过程中的固定需求，底板边缘预留足够的装夹空间，可直接通过台虎钳、压板等通用工装固定在工作台面上，避免插拔测试过程中基座移位导致的测量误差。上层台块的高度经过反复验证，既保证开槽位置的结构强度，不会因为多次插拔测试出现台块开裂、开槽变形的问题，又控制了整体高度，让选手在装配测试时拥有充足的操作空间，不会因为台体过高干扰手部操作视线。

　　实际使用场景中，这个基座可以完成两类核心验证：一是验证选手设计的USB插头结构的外形尺寸是否符合接口边界要求，是否存在插拔干涉、对位偏差的问题；二是可以配套3D打印的样件进行实际插拔测试，考量不同打印精度下结构件的配合公差冗余是否合理——毕竟桌面级3D打印存在分辨率偏差，精细结构的尺寸误差会直接影响插拔顺畅度，选手在设计时必须预留合理的公差带，才能保证打印后的样件可以顺利插入基座开槽，这也正是赛事考核中贴近实际生产环节的设计要点。

　　从结构设计的细节来看，台体所有棱边都做了小尺寸倒角处理，一方面是避免尖锐棱边在操作过程中划伤操作人员，另一方面也模拟了实际电子产品外壳的装配倒角特征，让测试环境更贴近真实产品的装配场景。开槽的内壁没有做额外的卡扣或限位结构，完全依靠尺寸边界来校验插头的外形合规性，这种设计可以最大程度降低基座本身的结构复杂度，把考核重点集中在选手对接口配合的设计能力上，而非复杂工装的适配能力。

　　在安装边界的考量上，整个基座的底板尺寸控制在常规工作台的装夹范围内，不需要额外定制专用固定夹具，使用普通的机械加工工装即可完成固定，适配各类赛事现场、教学实验室的现有设备条件，不需要额外增加配套成本。台体的整体重量经过合理分配，下层底板采用稍大的平面接触面积，即使不使用额外装夹，依靠自身摩擦力也可以完成轻力度的插拔测试，适配快速校验、初步筛查的使用场景。

　　这类测试基座的设计逻辑完全围绕实用需求展开，没有多余的装饰性结构，所有的尺寸设定、结构选型都服务于“统一测试基准、考察设计能力”的核心目标，既可以作为职业技能赛事的专用考核工装，也可以作为电子结构设计教学中的实操训练载体，帮助学习者理解接插件配合公差、装配干涉校验、3D打印工艺公差补偿等实际工程中必须掌握的核心技能。在日常的结构验证工作中，这类简易工装也可以快速搭建测试环境，不需要复杂的加工工序，通过常规的铣削加工或者3D打印即可快速制作完成，大幅缩短前期验证的周期，降低测试成本。
