手摇式人力钻孔作业工具结构设计

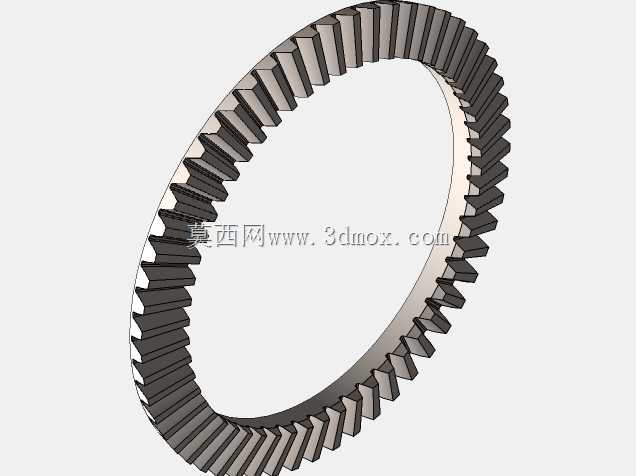

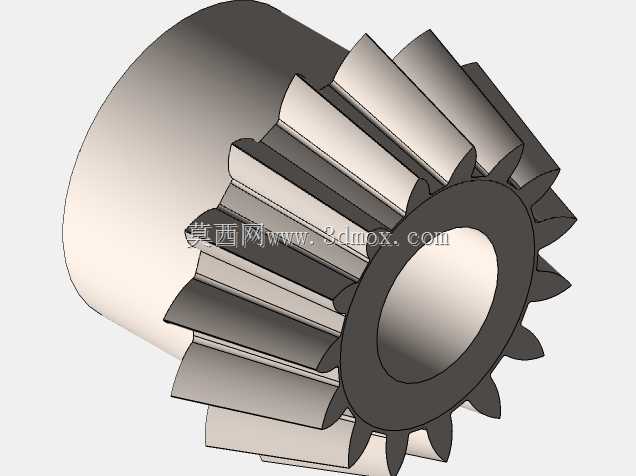

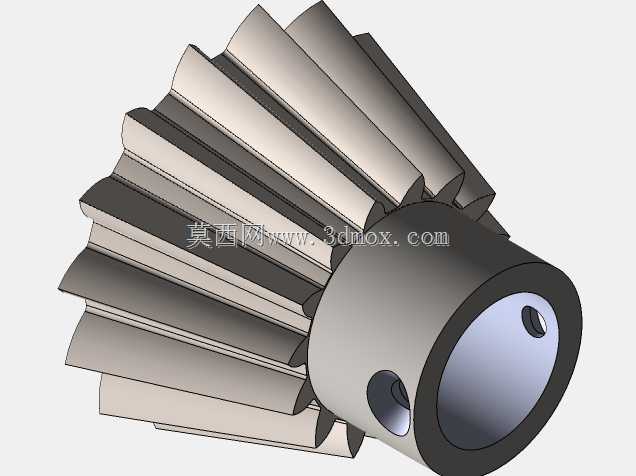

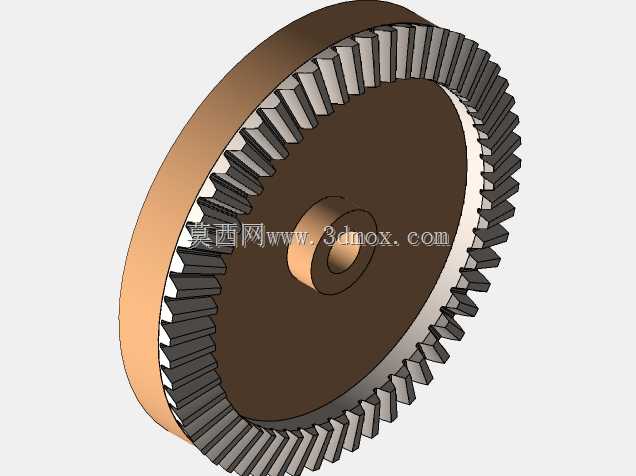

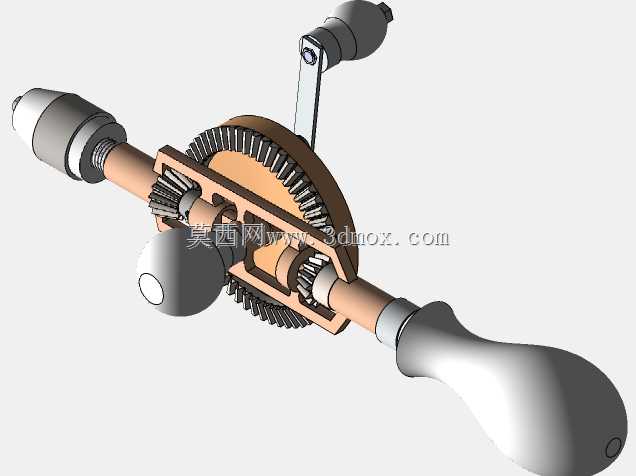

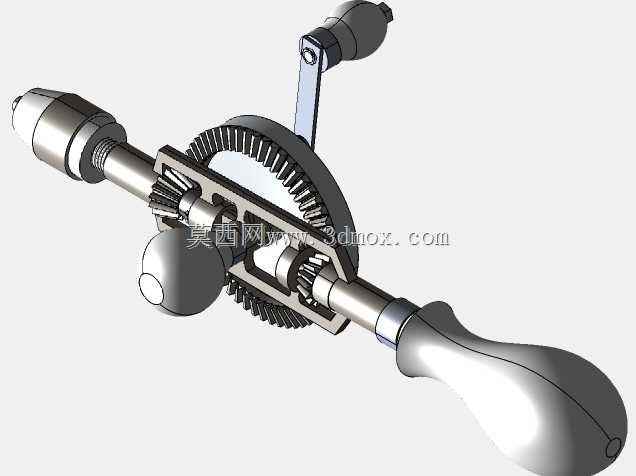

　　这款手摇钻孔工具的核心应用场景集中在无电力供应的野外作业、狭小空间内的轻量钻孔加工，以及对钻孔扭矩、转速有精细控制要求的手工装配环节，比如户外线路架设的金具钻孔、钣金件的现场修配、教学实训中的手动加工演示，还有精密装配时避免电动工具扭矩过大损伤工件的场景，相比电动钻孔设备，它不需要外接电源或气源，不存在线缆牵绊、电池续航不足的问题，整体结构紧凑，操作人员单手握持持握端即可稳定固定设备，另一只手转动摇柄就能完成进给与钻削动作，适配狭小操作空间内的作业需求。从功能特性来看，这套传动结构采用锥齿轮组实现动力换向，摇柄输入的旋转动力通过主动锥齿轮传递到与钻夹头同轴的从动锥齿轮，同时搭配大直径的端面齿轮实现减速增扭，

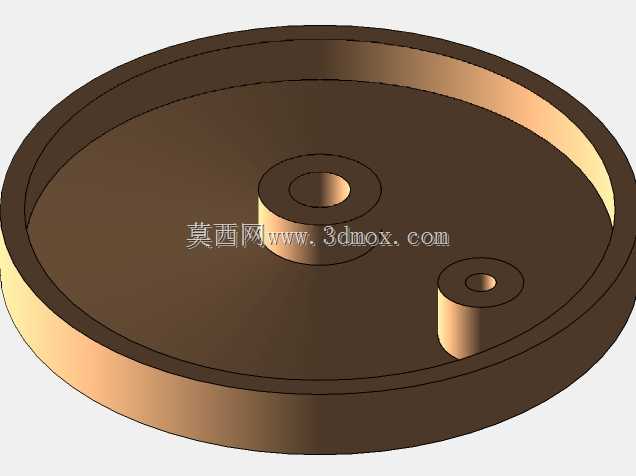

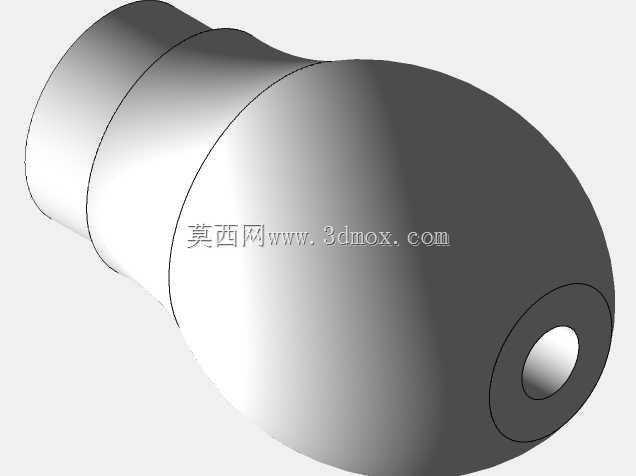

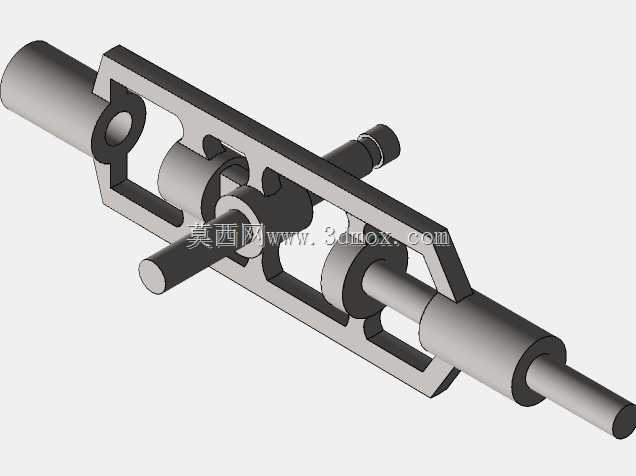

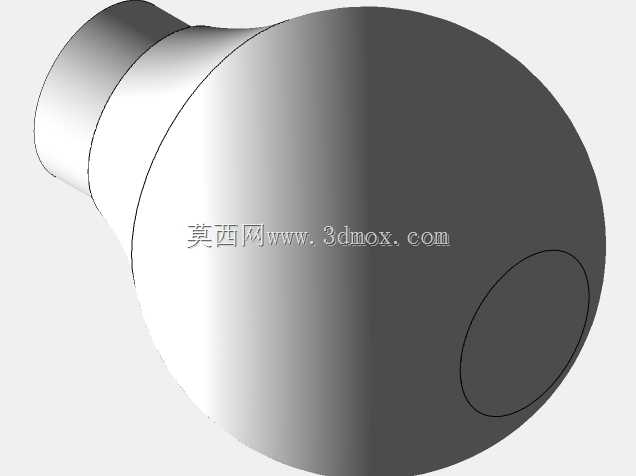

　　操作人员施加在摇柄上的较小力矩，经过齿轮副的传动比放大后，能够在钻夹头端输出足够的钻削扭矩，针对薄金属板、塑料件、软质木材等常见的轻加工材质，不需要额外施加过大的轴向压力就能完成钻孔作业，钻夹头采用标准的三爪自定心结构，能够夹持一定直径范围内的直柄麻花钻，适配不同孔径的加工需求，两端的持握手柄采用流线型曲面设计，贴合手掌的握持轮廓，长时间作业时能够减少局部压强集中带来的不适感，摇柄的转动端也做了圆滑过渡，转动时不会卡滞操作人员的衣物或手套。在设计思路上，整个传动组件全部封装在框架式的金属壳体内，齿轮副的啮合位置预留了合理的润滑脂存储空间，日常使用时不需要频繁拆解维护，齿轮的啮合间隙控制在合理范围内，

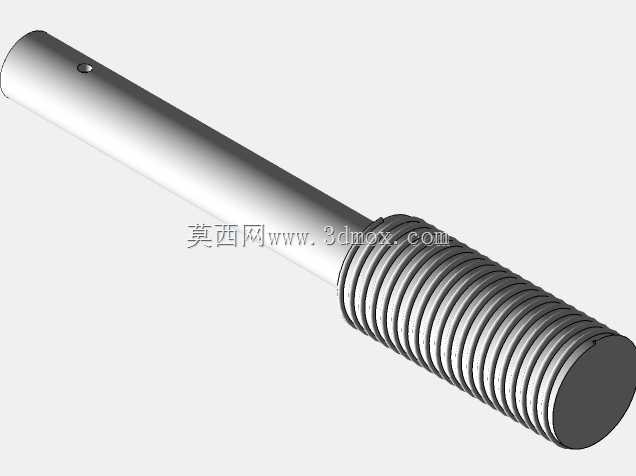

　　既不会因为间隙过大导致摇柄转动时存在空程，也不会因为间隙过小出现转动卡滞、磨损加剧的问题，主轴部分采用滑动轴承支撑，两端设置了限位结构，避免钻削进给时主轴出现轴向窜动，保证钻孔的位置精度，摇柄与主动轴的连接位置设置了防脱结构，转动过程中不会因为受力不均出现摇柄脱落的问题，整体的零件数量控制在较低水平，除了齿轮、主轴这类受力件采用金属材质外，手柄部分采用轻量化的非金属材质，平衡整体的重量与结构强度，操作人员长时间手持作业也不会产生明显的负重感。从外形尺寸与安装边界来看，整个工具的轴向总长度控制在单手握持的舒适范围内，最大外径出现在齿轮传动的壳体位置，作业时壳体不会与加工面的周边结构产生干涉，摇柄的转动半径经过优化，

　　既保证操作人员转动摇柄时的施力力臂足够，不需要施加过大的握力，也不会因为转动半径过大导致周边空间不足时无法完成整周转动，钻夹头的伸出长度预留了足够的钻孔进给行程，针对常规厚度的加工件，不需要中途调整握持位置就能完成通孔加工，整个工具没有外凸的尖锐棱角，所有的连接位置都做了圆角过渡，作业过程中不会划伤操作人员的手部，也不会刮碰到加工工件的表面。实际使用过程中，操作人员可以通过控制摇柄的转动速度灵活调整钻削的转速，针对硬度稍高的材质可以降低摇柄转速获得更大的输出扭矩，针对软质材质可以适当提高转速提升加工效率，轴向的进给压力完全由操作人员握持的手部控制，能够精准感知钻尖的切削状态，避免钻尖钻穿工件时因为进给量过大导致钻头崩损或者工件变形，相比电动钻孔工具的固定转速或档位调速，这种纯人力控制的方式在精细加工场景下的适配性更强，也不存在电动设备漏电、转动惯性过大带来的安全隐患，适合作为现场维修、应急作业、实训教学场景下的常备钻孔工具。
