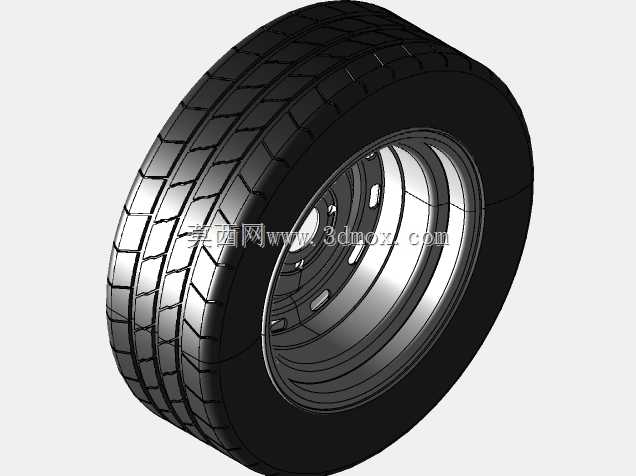

轿车锯齿形胎面轮胎带轮毂装配结构

　　日常做整车底盘行走系统匹配时，轮胎与轮毂的装配模型是总布置阶段绕不开的基础参考件，很多新手做底盘数模时容易忽略轮胎与轮罩、转向拉杆、悬架摆臂的动态间隙校核，拿简化的圆柱替代轮胎结构，后期做DMU运动仿真时经常出现干涉报错，返工调整轮距或者轮罩曲面的情况非常普遍。这个带完整锯齿形胎面的轮胎装配结构，刚好可以填补前期方案阶段的部件库空白，不用从零开始绘制胎面花纹和轮辋的安装曲面。

　　从实际应用场景来看，这类普通轿车用的公路胎结构，覆盖了绝大多数A级到B级家用燃油车、纯电轿车的行走部件选型参考，做整车总布置时，轮胎的外廓尺寸直接决定了轮罩的冲压深度、翼子板的开口大小，甚至影响到前保险杠下部的离去角设计。很多人建模时只关注轮胎的外径尺寸，忽略胎侧的鼓包余量、轮胎在额定载荷下的径向变形量，导致实车装配后满载时轮胎蹭到轮罩内衬，这类问题在前期数模阶段如果有精准的轮胎结构参考，就能提前规避。

　　设计思路上，这个模型把胎面的锯齿形花纹做了完整的等距排布，没有做简化省略，这点对做轮胎抓地力仿真、胎面排水性能分析的工程师非常友好，不用再二次绘制花纹沟槽。胎体部分的曲面过渡是按照真实子午线轮胎的轮廓做的，胎侧的弧度、胎圈与轮辋的配合止口都做了贴合实际的结构还原，轮辋部分的多辐条结构、安装螺栓孔的沉台、中心定位孔的尺寸边界都清晰可查，做制动盘、轮毂轴承的装配匹配时，可以直接提取配合面的尺寸参数，不用反复查手册核对轮辋的安装规格。

　　安装边界方面，模型里的轮辋与轮胎配合的胎圈座直径、轮缘高度都符合常规乘用车轮辋的通用规格，轮胎的断面宽度、扁平比对应的外廓尺寸，适配15到17寸区间的家用轿车常用轮辋规格，做悬架跳动校核时，可以直接把这个模型导入运动仿真模块，设置轮胎的上下跳动行程、转向角度，检查与周边部件的最小间隙是否满足工程要求——通常行业内要求轮胎在最大跳动、最大转向角度下，与周边刚性部件的间隙不小于10mm，与柔性内衬的间隙不小于5mm，有了精准的胎面花纹结构，就不会因为简化模型漏掉花纹凸起部分的间隙量，导致后期实车测试出现干涉。

　　实际用途上，除了整车总布置的间隙校核，这个模型还可以用于汽车维修教学的三维演示、轮胎生产企业的胎面花纹方案评审、改装车的轮毂轮胎匹配预览，甚至可以用于交通事故模拟中的轮胎碰撞形变参考。很多做汽车后市场改装的从业者，在给客户推荐轮毂轮胎套装时，经常需要直观展示不同胎面花纹、不同轮辋造型装车后的效果，这个带完整细节的装配模型，刚好可以直接用于渲染效果图，不用再花时间重构胎面细节。

　　功能特性层面，锯齿形的胎面花纹属于兼顾公路干湿地抓地力的常规设计，横向的锯齿沟槽可以在湿滑路面快速划破水膜，纵向的主排水沟负责排出胎面积水，模型里的花纹深度、沟槽宽度都按照常规家用轿车轮胎的磨损极限前的尺寸做的还原，做轮胎磨损仿真、胎噪流场分析时，这个结构的网格划分基础非常好，不需要做太多几何清理就能直接导入CAE软件。轮辋部分的通风槽结构也做了还原，做制动系统热仿真时，可以直接通过轮辋的通风结构计算流经制动盘的空气流量，评估制动盘的散热性能，这点是很多简化轮胎模型不具备的细节。

　　平时做零部件建模时，轮胎属于看似简单实则细节繁多的部件，光是胎面花纹的阵列排布、胎侧与胎圈的曲面顺滑过渡，就需要花费大半天的时间，还容易出现曲面褶皱、花纹错位的问题，这个装配模型把这些细节都处理到位，直接复用就能节省大量的基础建模时间，把精力放在底盘性能匹配、周边部件结构优化这些更核心的工作上。需要注意的是，不同车型的轮胎载荷指数、速度级别对应的胎体厚度、胎侧刚性会有细微差异，实际工程应用中可以根据具体车型的参数，对胎体厚度、花纹深度做参数化调整，不用完全照搬模型的固定尺寸，毕竟三维模型的核心价值是提供结构参考和设计基准，而非直接替代具体项目的工程化设计。
