工业标准208升钢制储油桶结构设计

　　在工业流体储运场景中，208升钢制油桶是应用覆盖范围极广的通用储运载体，从石化行业的润滑油、成品油中转，到制造车间的切削液、废油回收，再到化工领域的非强腐蚀性液态原料暂存，这类容器的结构合理性直接决定了储运环节的安全性与周转效率。做这类容器的三维建模时，不能只做外观曲面的复刻，要把实际使用中的受力、堆叠、搬运、密封这些工况全部嵌到结构细节里。

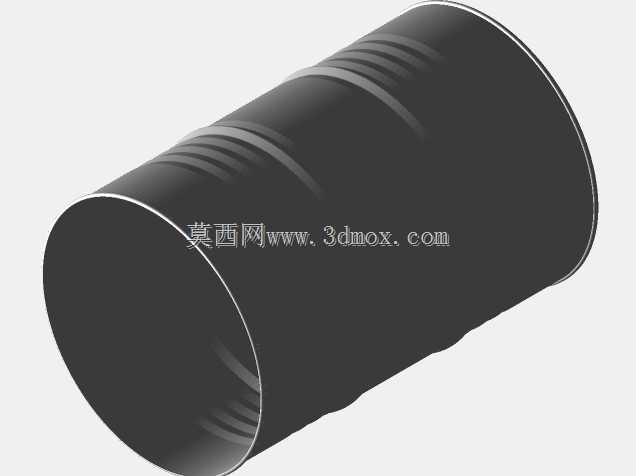

　　先从实际使用的边界条件倒推设计逻辑：常规208升油桶的公称容积对应55加仑的工业通用标准，实际建模时要预留3%-5%的膨胀余量，也就是桶身内部的有效容积要做到215升左右，避免高温环境下液态介质膨胀导致桶体鼓胀甚至渗漏。桶身采用薄钢板卷焊结构，板材厚度根据盛装介质的密度调整，常规油品用0.8-1.2mm的冷轧钢板即可，若盛装密度更大的化工介质则要提升到1.5mm，建模时要把桶身的环形滚压加强筋做出来，这部分不是装饰结构，是为了提升薄钢板桶身的径向抗挤压能力——空桶堆叠时最多可以叠放3-4层，满桶堆叠时也要承受上层1-2个满桶的重量，没有加强筋的话桶身很容易在仓储堆码时发生失圆变形，甚至挤压焊缝导致漏液。

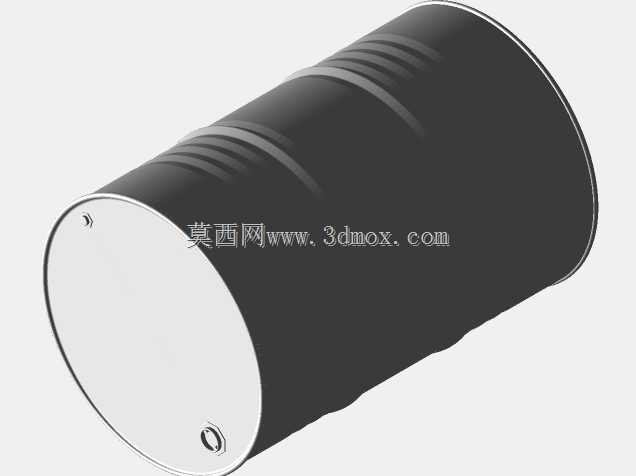

　　桶身两端的卷边密封结构是设计的核心难点，实际生产中是桶身钢板与上下端盖通过多重卷边压合，中间填充密封胶，建模时不能简单做直角拼接，要还原卷边的多层弯折弧度，这部分的尺寸精度直接影响密封性能的仿真参考价值。上端盖的位置要预留两个螺纹口，一个是大口径的注油口，直径通常在50mm左右，配对应的旋盖与密封垫圈，用于快速加注和倾倒介质；另一个是小口径的透气口，直径在15mm左右，倾倒介质时打开透气口平衡桶内外气压，避免液体断流喷溅。下端盖是平整的冲压结构，边缘做圆弧过渡，既可以避免放置时刮伤地面，也能提升端盖的承重能力，满桶放置时整个桶的重量全部压在下端盖的卷边支撑环上，这部分的结构强度要能承受满桶近200kg的总重量（常规油品密度0.9kg/L左右，208升油品加桶身自重总重量约195kg）。

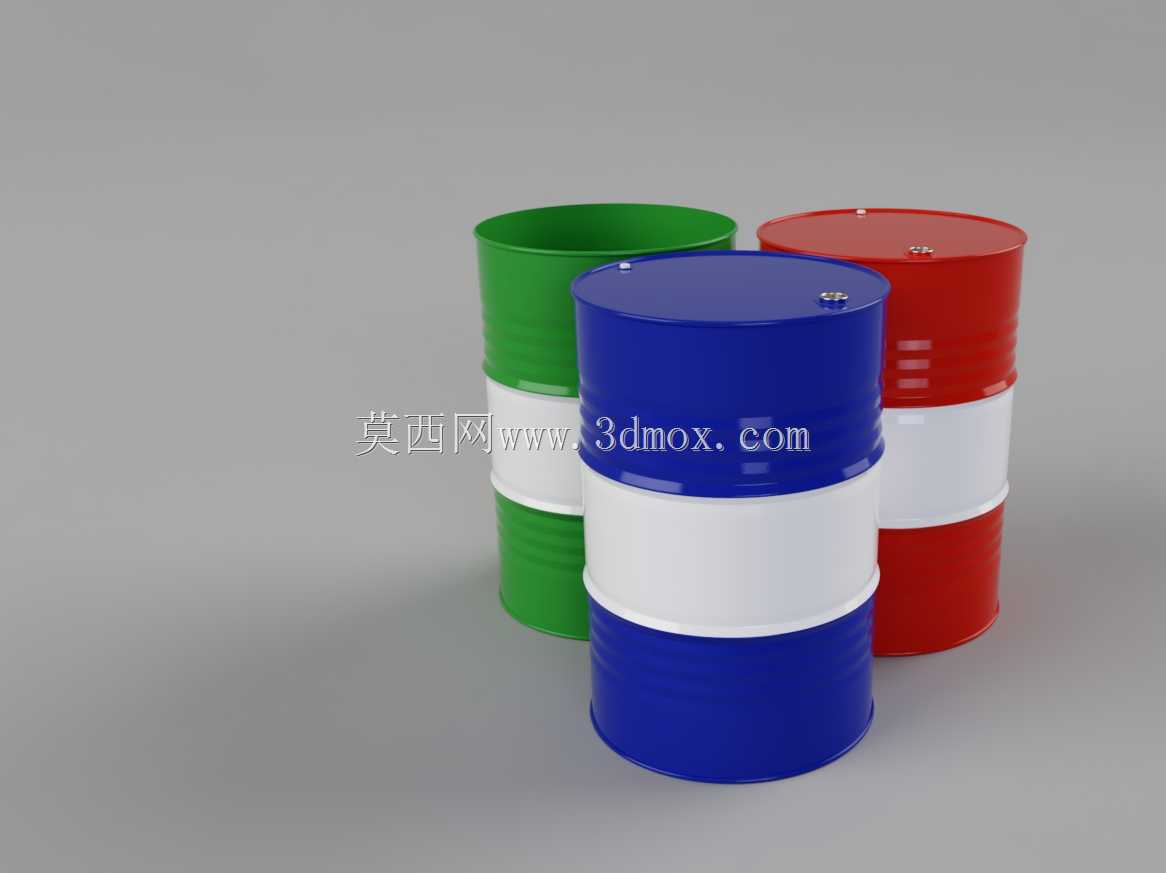

　　桶身的外形尺寸要严格匹配通用的储运工装边界，常规208升油桶的外径为571.5mm，高度为889mm，这个尺寸是经过全球工业体系多年验证的通用标准，刚好适配标准叉车的油桶属具、手动油桶搬运车、栈板堆码的间距要求，建模时如果随意调整外径和高度，会导致模型无法适配现有仓储搬运设备的装配仿真，失去工程参考价值。桶身表面的滚压波纹除了加强筋的作用，还要考虑搬运时的摩擦力，人工手动翻滚油桶时，波纹结构可以提供足够的摩擦力，避免打滑；同时油桶在做卧式滚动搬运时，环形波纹也能起到滚动导向的作用，让桶身沿直线滚动，不会轻易偏斜。

　　设计时还要考虑油桶的吊装与搬运结构，虽然常规油桶没有专门的吊耳，但上端盖的卷边结构刚好可以被油桶夹的卡扣牢牢卡住，建模时卷边的突出尺寸要控制在12-15mm，这个尺寸刚好匹配通用油桶夹具的卡槽深度，尺寸过小夹具容易脱落，尺寸过大则会增加卷边的加工难度与材料消耗。另外桶身的焊缝位置要做在桶身的纵向拼接处，也就是桶身钢板卷圆后的对接位置，焊缝要做打磨平滑处理，避免滚动时焊缝凸起造成磨损，也避免堆叠时焊缝位置受力集中导致开裂。

　　从功能特性上来说，这类钢制油桶除了静态储液，还要能适应一定的运输工况，公路运输时的颠簸、装卸时的轻度碰撞，都要求桶身有一定的韧性，不能一撞就凹坑开裂，建模时的板材厚度、加强筋间距、端盖的冲压弧度，都是为了平衡结构强度与材料成本——在满足抗冲击、抗堆压、密封性能的前提下，尽可能减少板材用量，降低单桶的制造成本与空桶运输重量。另外桶身的内壁要做平滑处理，避免残留积液，尤其是用于废油回收的场景，内壁平滑可以减少残油挂壁，提升排空率，也方便后续的清洗与重复利用。

　　很多新手做这类油桶模型时，容易把重点放在外观的曲面光滑度上，忽略了这些实际工况对应的结构细节，做出来的模型看起来像个样子，但放到实际的工程仿真、产线布局、仓储规划场景里就完全没法用，要么尺寸不对卡不进搬运设备，要么结构缺失没法做受力分析。真正有工程价值的三维模型，每一个曲面、每一个倒角、每一处凸起结构，都对应实际生产使用中的具体需求，没有多余的装饰性结构，所有设计细节都是为了满足储运环节的实际功能要求。
