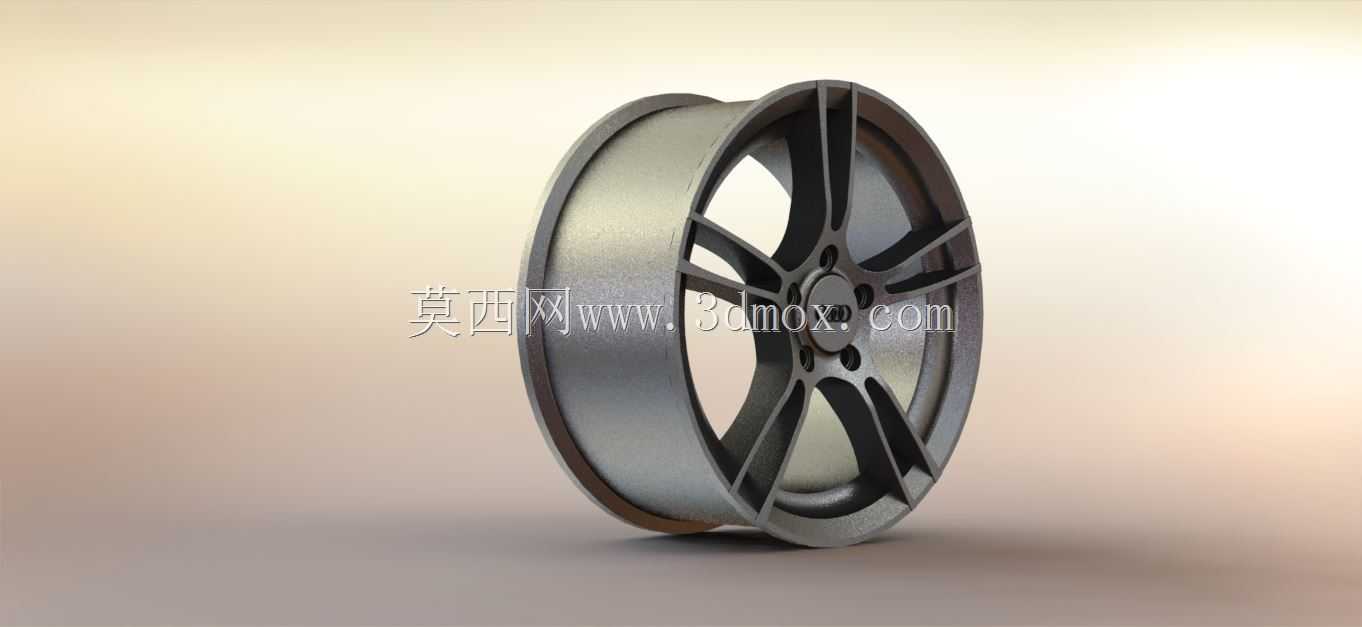

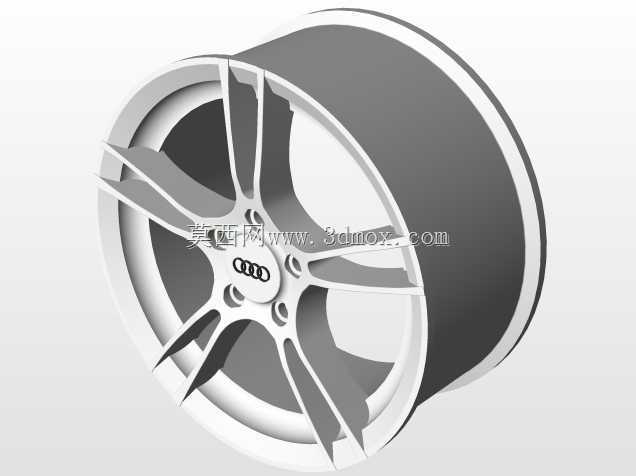

乘用车多辐条铝合金轮毂结构设计

　　这款轮毂的结构设计首先围绕乘用车行驶过程中的受力工况展开，日常行驶中，轮毂需要承载整车整备质量加满载载荷的垂直冲击，还要传递制动、加速过程中的扭矩，同时承受转向时的侧向力，因此在轮辐的截面设计上，采用了变厚度的渐变结构，靠近轮心安装盘的位置厚度更大，向轮辋延伸的过程中逐步收窄，既保证了安装座区域的结构强度，避免螺栓孔位置出现应力集中，也能合理控制整体重量，降低非簧载质量，提升整车的悬挂响应表现。轮辋部分的尺寸匹配主流家用乘用车的轮胎安装规格，胎圈座的角度、凸缘的高度都严格对应常规子午线轮胎的安装标准，安装边界上，中心孔的直径、PCD螺栓孔的分布圆直径、螺栓孔的数量与孔径都适配对应车型的转向节安装尺寸，

　　不需要额外加装变径圈或者孔位适配器就能直接装配，气门嘴的预留位置设置在轮辐间隙对应的轮辋区域，不会和辐条产生干涉，方便后期充气、胎压监测模块的安装与维护。在实际应用场景中，这类轮毂适配城市家用轿车的日常通勤、高速行驶等常规工况，轮辐的镂空结构一方面可以在行驶过程中为制动盘、制动卡钳引导气流，带走制动过程中产生的热量，避免长时间制动出现热衰减，提升制动系统的工作稳定性，另一方面多辐条的对称结构在高速旋转时动平衡表现更好，不需要额外添加过多的平衡块就能达到行驶平稳性要求。设计过程中，轮辐的造型采用了分叉式的多筋布局，每一根主辐条在靠近轮辋的位置拆分出两个支撑点，和轮辋的连接位置做了圆弧过渡，避免直角结构带来的应力集中，在经过颠簸路面、

　　减速带这类冲击载荷时，应力可以顺着辐条的走向均匀分散到整个轮辋圆周，不会在局部位置出现应力过载导致的开裂变形。表面的造型过渡全部采用顺滑的曲面衔接，没有突兀的棱角，既可以降低行驶过程中的风阻，也能减少日常使用中污渍、泥水的附着，方便后期清洁维护。安装盘的接触面设计了平整的加工基准面，和轮毂轴承的安装法兰完全贴合，保证装配后轮毂的端面跳动、径向跳动都控制在合理范围内，避免高速行驶时出现方向盘抖动的问题。螺栓孔的位置做了沉台设计，轮毂螺栓装配后，螺栓头可以完全沉入沉台内部，不会突出轮毂表面，既保证了装配的紧固性，也能避免螺栓头外露带来的剐蹭风险。轮辋的轮缘位置做了加厚处理，在日常行驶中如果出现轻微的路肩剐蹭，

　　不会直接损伤到胎圈座的密封面，保证轮胎和轮辋之间的密封性，避免出现慢漏气的问题。整体的重量分配经过优化，质心和旋转中心完全重合，在做动平衡校正时，两侧的平衡块添加量都能控制在很小的范围内，提升高速行驶的平顺性。这类轮毂的结构设计也兼顾了后期的改装适配性，轮辐和卡钳之间预留了足够的间隙，即便后期升级更大尺寸的制动卡钳、制动盘，也不会出现辐条和制动部件干涉的问题，不需要额外加装垫片来调整轮毂的偏移距，避免了加装垫片带来的螺栓受力长度变化、轮距改变影响悬挂几何的问题。在材料成型的工艺适配性上，整个结构的壁厚均匀，没有出现局部过厚或者过薄的区域，适合采用低压铸造的工艺进行生产，铸造过程中金属液的充型流程顺畅，不会出现卷气、冷隔这类铸造缺陷，后续的机加工工序也只需要对安装面、螺栓孔、中心孔、胎圈座位置进行精加工，加工余量均匀，不需要过多的切削加工就能达到尺寸精度要求，有效控制生产过程中的加工成本与材料损耗。
