cavoflex电缆阻尼器结构设计

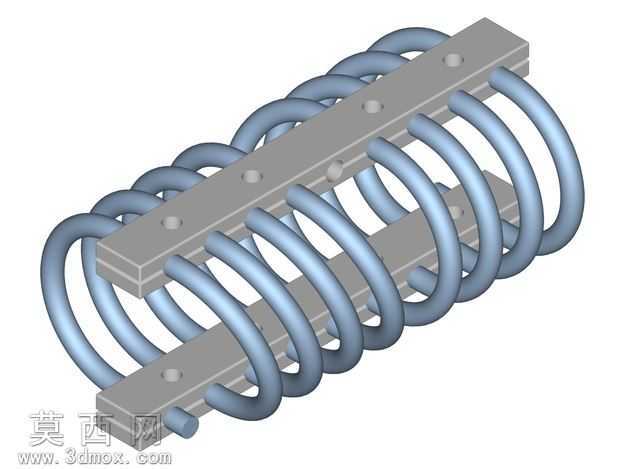

本作品为cavoflex电缆阻尼器三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对阻尼器核心功能进行拆解，明确其用于电缆敷设过程中的缓冲减振、限位防护的核心作用，围绕功能需求规划整体结构布局。模型主体采用双平行安装板搭配螺旋弹性体的组合结构，两块矩形金属安装板平行布设，板体上预留均匀排布的安装定位孔，用于阻尼器与电缆敷设架、固定基座的装配连接，孔位尺寸严格匹配通用安装标准，保证后续实际装配的适配性。缠绕于两块安装板之间的螺旋弹性体为阻尼功能核心部件，建模时精准控制螺旋圈数、螺距、簧丝直径参数，还原弹性体的形变空间，螺旋体两端与安装板的连接部位做贴合过渡处理，避免应力集中的结构缺陷，同时在安装板端部预留电缆穿接的导向结构，保证电缆穿设时的顺滑度，不会对电缆外护套造成剐蹭损伤。材质渲染阶段，金属安装板采用哑光灰色金属材质，还原钢制构件的磨砂质感，表面添加轻微的粗糙度参数模拟实际加工后的金属表面状态；螺旋弹性体采用淡蓝色半哑光弹性合金材质，通过调整材质的反光度与高光参数，区分弹性部件与刚性安装板的材质差异，让整体模型的材质层次清晰可辨。结构设计上充分考虑阻尼器的实际工况，螺旋弹性体的排布间距经过参数化校核，既保证受到径向、轴向载荷时可以产生均匀的弹性形变，吸收振动冲击能量，又能限制电缆的过度位移，避免电缆因拉扯、振动出现磨损或断裂问题；两块安装板的厚度、宽度参数经过力学模拟验证，保证在弹性体反复形变的作用力下不会出现弯折变形，整体结构的稳定性满足长期使用需求。建模过程中对所有装配间隙做精准控制，螺旋弹性体与安装板的连接部位无干涉，安装孔位的同轴度、位置度公差符合机械设计标准，模型可直接用于后续的工程出图、装配模拟以及3D打印样件验证，完整还原了电缆阻尼器的结构特点与功能逻辑，能够直观展示该类阻尼部件的工作原理与装配关系。
