小型圆柱螺旋弹簧减震支撑结构

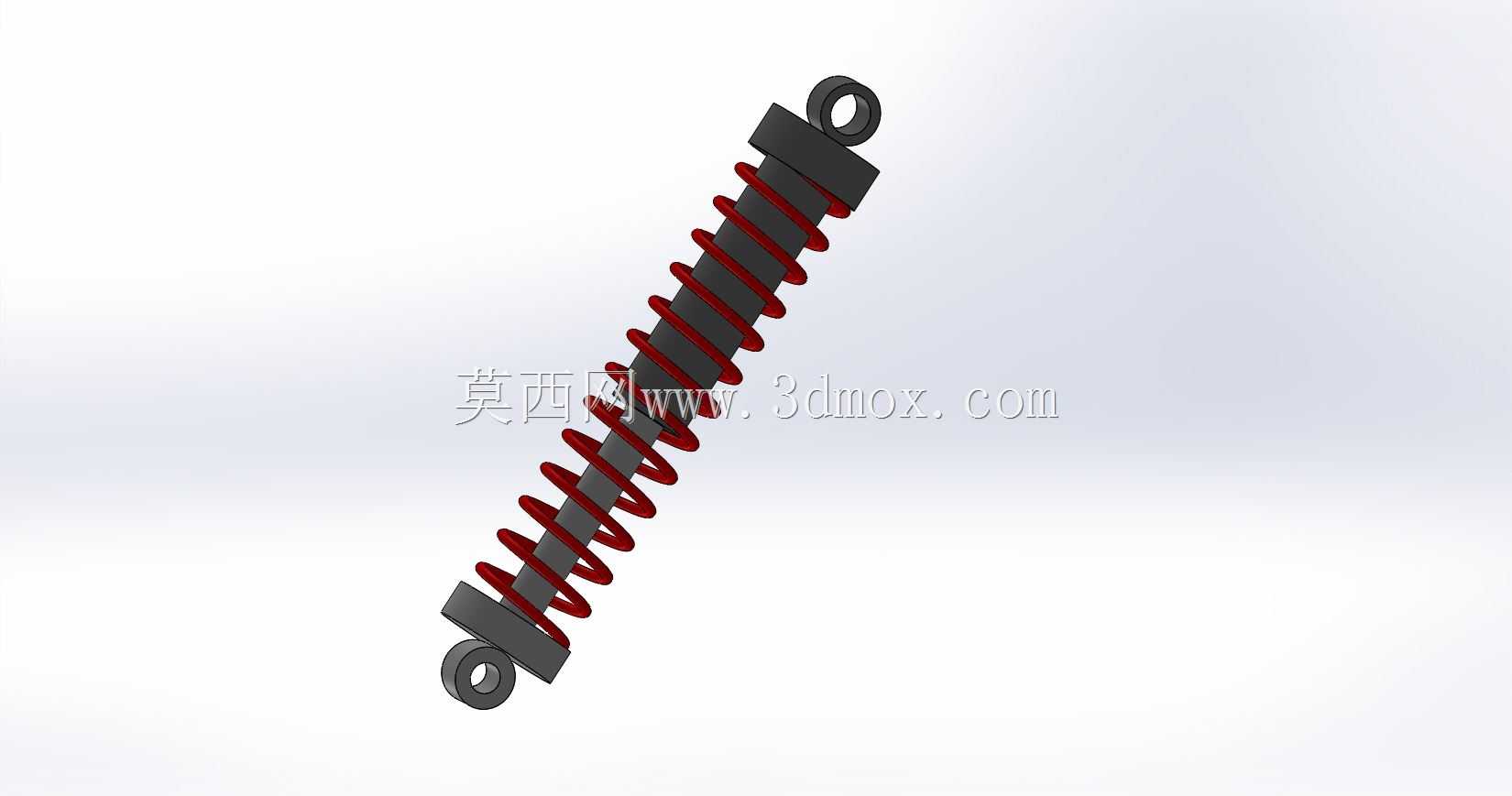

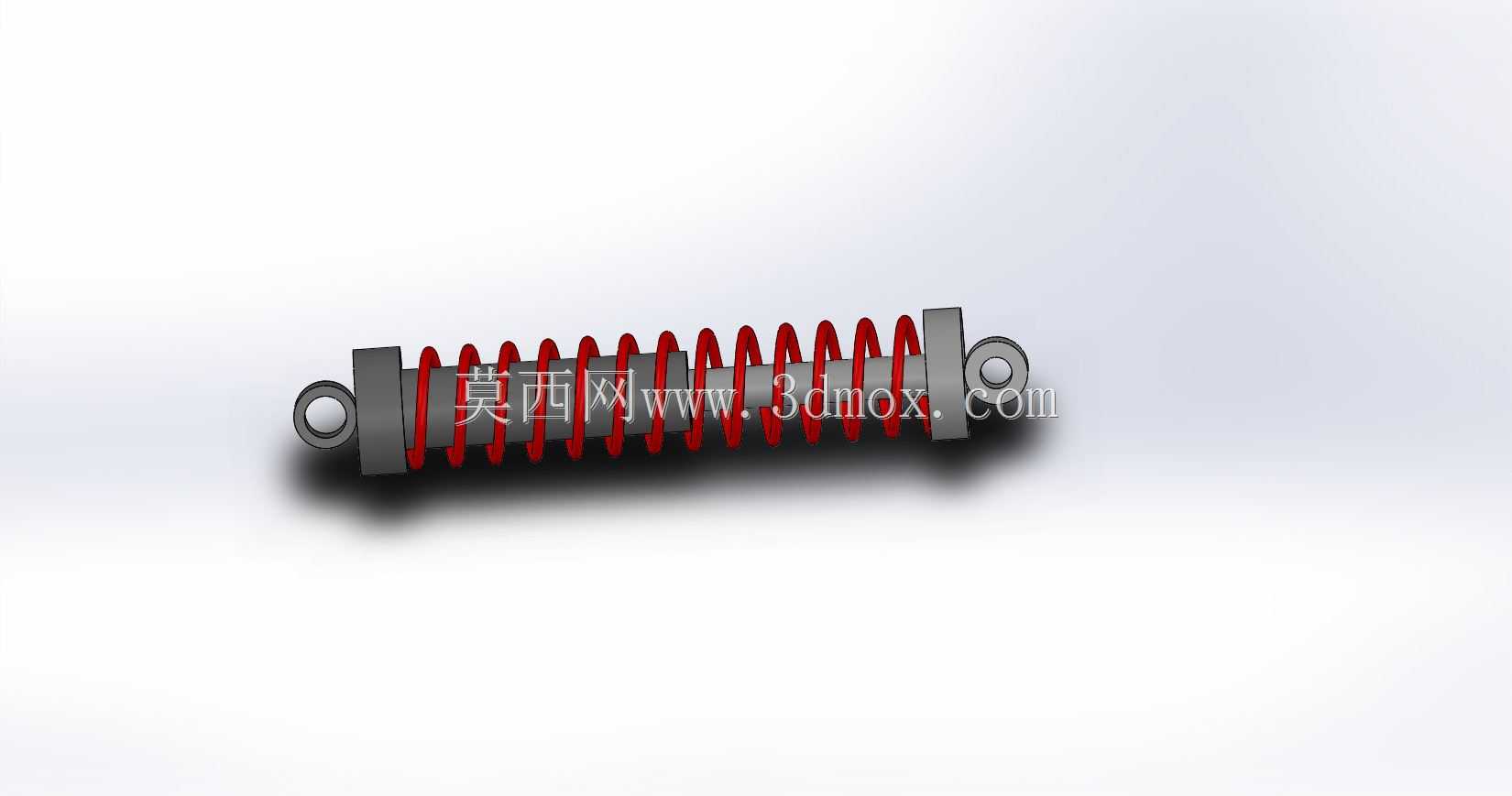

　　这类带圆柱螺旋压缩弹簧的减震支撑结构，在小型代步载具、轻型自动化输送设备、便携机电设备的隔振设计中应用十分广泛，核心作用是抵消设备运行或行进过程中产生的竖向冲击载荷，同时过滤高频振动，避免振动直接传递到设备主体结构，提升设备运行稳定性与结构件疲劳寿命。从结构组成来看，该减震组件主要由上下安装支座、导向芯轴、圆柱螺旋压缩弹簧三个核心部分构成，上下支座均设计有同轴的铰接安装孔，用于和设备的安装位形成铰接连接，这种铰接设计可以适配一定范围内的安装角度偏差，在设备产生小幅摆动时也不会出现卡滞或额外的附加应力。导向芯轴贯穿弹簧中心，两端分别与上下支座配合，既可以对弹簧的伸缩行程起到径向约束作用，避免弹簧在受压缩时出现侧向弯曲、错位脱出的问题，

　　也能限制弹簧的最大压缩量，当冲击载荷过大导致弹簧被压缩到极限位置时，上下支座的端面会直接接触，形成刚性限位，防止弹簧被压并后产生永久塑性变形。弹簧采用等节距圆柱螺旋压缩结构，弹簧丝截面为圆形，这类弹簧的刚度线性度较好，在常规工作行程内载荷与变形量的对应关系稳定，便于设计阶段根据实际载荷需求匹配对应的弹簧刚度参数，同时圆形截面弹簧丝的加工工艺成熟，应力分布均匀，疲劳寿命表现稳定，适合长期往复伸缩的工作场景。在安装边界设计上，上下铰接孔的孔径需匹配对应安装销轴的直径，安装时需保证两个铰接孔的轴线平行，避免安装错位导致芯轴承受额外的径向弯矩；组件处于自由状态时的总长度、最大压缩行程是选型时的核心参数，需要根据安装位的静态间距、

　　工作过程中预计产生的最大竖向位移量来匹配，预留足够的伸缩余量，避免出现拉伸超限或者压缩撞底的情况。在实际应用场景中，这类小型减震结构常被用在电动滑板车、小型电动代步车的前后轮与车架连接位置，用来缓冲路面颠簸带来的冲击，也会用在小型风机、便携发电机组这类自身带有动力振动的设备底部，作为隔振支撑使用，降低设备运行时传递到安装基础的振动量，减少振动带来的紧固件松动、结构件疲劳开裂等问题。设计这类减震组件时，首先需要根据额定承载载荷确定弹簧的中径、弹簧丝直径、有效圈数，保证弹簧在额定载荷下的变形量处于合理区间，兼顾缓冲效果与支撑刚度；其次要校核导向芯轴的直径与弹簧内径的配合间隙，间隙过小会导致弹簧伸缩时与芯轴摩擦产生异响和磨损，

　　间隙过大则无法起到有效的径向导向作用，一般间隙控制在弹簧内径的2%-5%区间较为合适；上下支座的铰接孔需要设计衬套安装位，通常会配套橡胶或者铜质衬套，减少铰接位置的磨损，同时衬套可以小幅吸收铰接处的振动冲击。另外，上下支座与弹簧接触的端面需要保证与芯轴轴线垂直，避免弹簧安装后出现偏载，导致弹簧局部应力过高提前失效；弹簧的两端需要做并圈磨平处理，保证弹簧端面与支座端面贴合平整，受力均匀。这类减震结构的整体结构简单，零部件数量少，维护更换便捷，在载荷不大、行程较短的减震隔振场景中有着很高的性价比，建模时需要重点关注弹簧的螺旋参数与芯轴、支座的配合关系，确保装配后各部件不存在干涉，弹簧伸缩行程内的运动路径无结构阻挡，同时铰接孔的位置精度要符合安装要求，保证实际装配时能够顺利与对应设备位对接。
