邮政分拣线气动滚轮式输送导向装置

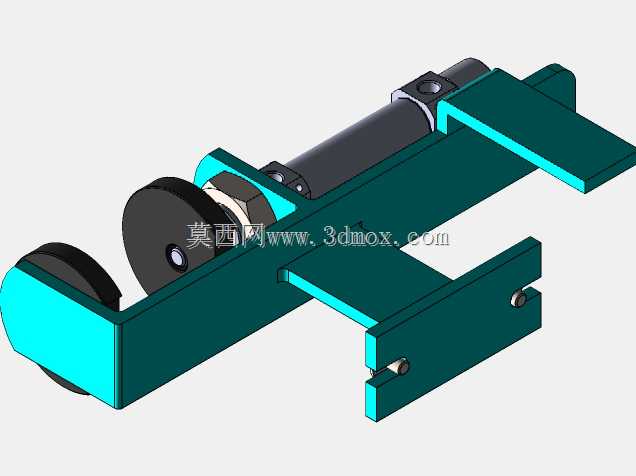

　　这套导向装置主要应用在邮政分拣输送线的分支合流工位，日常处理信函、小型包裹、印刷品等邮件的输送导向作业，在邮件从主输送线分流到格口或者支线汇入主线的节点，替代传统固定导向挡板，减少邮件卡滞、翻面、掉件的问题。从结构上看，装置采用一体化折弯成型的安装基座作为承载主体，基座两侧预留了卡槽式安装位，可直接卡接在现有输送线的铝型材侧梁上，不需要额外打孔改造输送架体，安装时只需要调整卡槽内的锁紧螺栓位置，就能适配不同宽度的输送线侧梁，安装边界可覆盖侧梁厚度20mm到45mm的常规输送架，整体安装后突出输送面的高度控制在120mm以内，不会和上层的扫码架、分拣拨叉产生运动干涉。驱动部分采用标准笔型气缸作为动力输出，

　　气缸缸体通过抱箍式固定座安装在基座的上平面，气缸轴线与输送方向呈15度夹角布置，这个角度是经过现场调试验证的，既可以保证导向动作推出时不会对邮件产生垂直于输送方向的硬冲击，避免轻薄邮件被打飞，又能提供足够的侧向推力，推动重量在2kg以内的邮件顺利完成导向变向。前端执行部分采用双滚轮结构，两个滚轮通过悬臂支架固定在气缸的活塞杆端，滚轮外圈包覆聚氨酯材质，硬度控制在邵氏60度，接触邮件时不会刮损信封表面或者包裹外包装，滚轮自身可绕轴线自由转动，邮件接触滚轮时可以顺着输送方向保持原有滚动输送状态，不会因为侧向导向产生过大的滑动摩擦，避免邮件表面的面单被磨花导致扫码识别失败。设计时特意将基座的安装面做了下沉处理，

　　气缸安装后缸体上表面低于基座上边缘10mm，形成自然的防护槽，日常分拣作业中掉落的胶带碎边、邮签纸屑不会直接堆积在气缸活塞杆表面，减少活塞杆被杂物卡滞导致的动作故障，同时基座底部预留了排屑缺口，落入基座内部的杂物可以顺着缺口直接掉落到输送线下方的收集槽，不需要频繁拆开装置清理。两个滚轮的间距设置为80mm，覆盖了邮政日常处理的绝大多数小型邮件的接触宽度，从最小号的标准信封到最大尺寸的小型快递包裹，都能保证至少有一个滚轮接触到邮件侧面，不会出现导向漏推的情况。悬臂支架和气缸活塞杆的连接位置设置了缓冲弹簧，当遇到厚度超差或者硬包装的邮件时，弹簧可以提供5mm的压缩缓冲量，避免气缸活塞杆受到刚性撞击导致杆端变形或者密封件损坏，

　　延长驱动部件的使用寿命。装置的气路接口设置在基座的后侧，和现场的气源管路连接时可以顺着输送线侧梁布线，不会有管路突出到输送通道内，避免勾挂邮件。整个装置的外形尺寸控制在长280mm、宽160mm、高115mm，单套重量不到3kg，现场维护时单人就可以完成拆装更换，不需要额外的吊装辅助。在实际使用场景中，这类装置通常成组布置在分拣格口的入口位置，配合光电传感器检测邮件位置，当邮件到达分流点位时气缸推出，滚轮接触邮件侧面将其导向对应格口，邮件通过后气缸缩回，不影响后续直行邮件的输送，相比传统的拨叉式导向结构，这种滚轮式导向的动作噪音更低，对邮件的损伤更小，尤其适合处理轻薄的信函、杂志类邮件，不会出现拨叉戳破信封的情况。设计过程中还考虑了不同输送线速度的适配性，气缸的行程设置为100mm，可通过调节气缸的进出气节流阀调整推出和缩回的速度，适配输送速度从0.5m/s到1.2m/s的常规邮政分拣线，不需要更换驱动部件就能完成不同线体的适配。基座表面做了喷塑处理，颜色采用深绿色，和邮政设备的常规配色保持一致，同时喷塑层的耐刮擦性能更好，长期在分拣车间的多尘环境下使用也不会出现表层脱落生锈的问题。滚轮的轮轴采用不锈钢材质，避免长期接触带潮气的邮件导致轮轴锈蚀卡滞，保证滚轮转动的顺畅性。
