对开式滑动轴承座水管工块三维建模设计

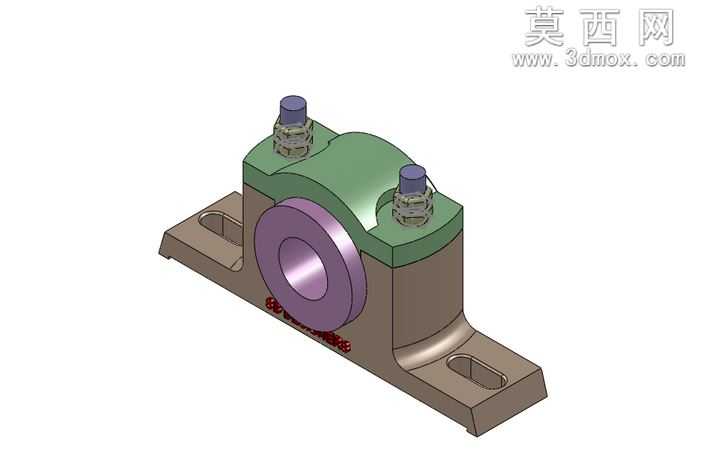

本次设计的对开式滑动轴承座三维模型，采用SolidWorks软件完成全参数化建模与渲染工作，整体建模过程遵循机械零件设计的规范逻辑，从基础草图绘制到特征堆叠逐步完成，保证模型尺寸符合通用机械安装标准。建模初期首先绘制底座的安装基准草图，通过拉伸凸台特征生成带两个长圆形安装孔的底座基体，长圆孔的设计预留了安装位置调整余量，可适配不同安装间距的固定场景，底座底部做了轻微的拔模与圆角处理，既符合铸造零件的工艺要求，也避免应力集中问题。主体轴承支撑部分采用对开式结构设计，分为下座体与上盖两部分，二者通过两个对称布置的螺栓紧固件实现锁紧连接，建模时先完成下座体的轴瓦安装腔特征，通过旋转切除生成半圆形的轴容纳腔，再镜像生成上盖的对应腔体，合模后形成完整的圆形轴安装空间，可包裹支撑旋转轴类零件，实现径向承载与旋转导向作用。轴瓦部分采用独立零件建模，装配在轴承座腔体内部，材质设定为耐磨铜合金，渲染时赋予紫铜金属材质，表面做轻微的磨砂质感处理，还原铜质轴瓦的真实视觉效果；座体与上盖采用铸铁材质，渲染时赋予灰铸铁哑光金属材质，表面添加细微的铸造纹理，还原铸件的粗糙质感；锁紧螺栓与顶部注油嘴采用钢材材质，赋予亮面镀锌金属质感，注油嘴顶部的塑料盖帽赋予深蓝色哑光塑料材质，不同材质的区分让模型渲染效果层次分明，清晰展现各部件的材质差异。结构设计上，上盖顶部预留了注油通道，对应安装的两个注油嘴可向轴承腔内部加注润滑脂，为旋转轴提供润滑，降低运转过程中的摩擦损耗；底座与支撑立壁之间做了加强筋结构设计，通过三角形加强筋提升整体结构的刚性，避免承载时出现结构变形。建模过程中所有装配配合均采用真实机械装配约束，螺栓与上下座的安装孔采用同轴心配合，上下座结合面采用重合配合，轴瓦与腔体采用同轴心与端面重合配合，保证装配关系准确，可直接用于装配模拟、工程图导出或者3D打印验证。整体模型结构完整，细节还原到位，既符合滑动轴承座的实际工作原理，也满足机械设计中对支撑类零件的设计规范，可用于机械结构教学、设备装配演示或者相关设备的配套设计参考。
