红帽螺纹安装式无档位按压按钮结构

　　这类无档位按压按钮常被集成在小型通讯终端、便携检测设备、手持工控终端的操作面板上，作为瞬时触发信号的输入部件，区别于带自锁的档位按钮，它没有行程中的档位卡滞结构，按压过程中动触点随按柄下行直接与静触点连通，松开后依靠内部复位弹簧自动回弹断开回路，适合需要单次触发信号、不需要持续保持通断状态的操作场景，比如设备复位、信号触发、功能唤醒这类操作位。

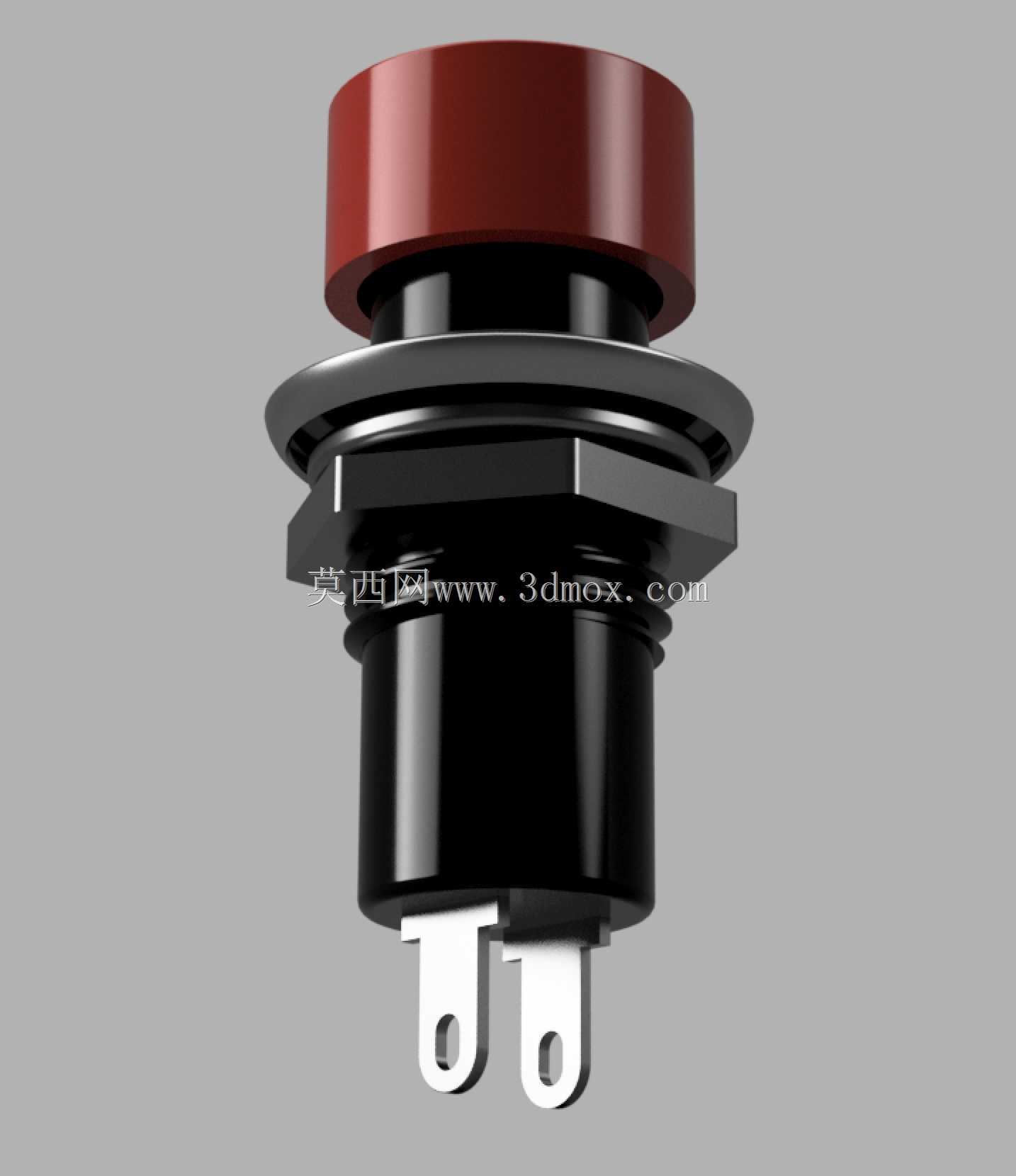

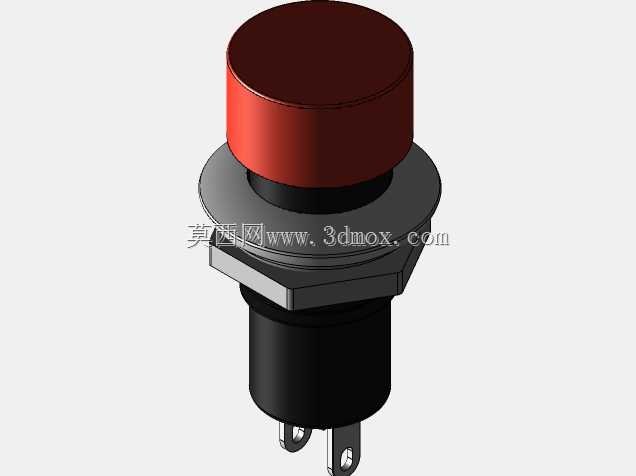

　　从结构设计逻辑来看，这款按钮采用面板螺纹安装的固定方式，主体中段设置外螺纹段与配套六角锁紧螺母，安装时仅需要在设备面板上开出对应直径的安装圆孔，将按钮主体从面板正面穿入，在面板背面旋紧六角螺母即可完成固定，不需要额外的卡扣或者螺丝固定位，对面板的加工要求低，适配厚度在一定范围内的各类金属、塑料面板，安装后外露的红色按帽高出面板表面，方便操作人员手指按压触发，按帽边缘做了圆弧过渡处理，避免频繁按压时硌伤手指，同时红色的外观配色也符合工控领域常用的功能标识习惯，能让操作人员快速识别触发位。

　　尺寸边界上，这款按钮的按帽直径宽度为13.8mm，属于小规格面板安装按钮，不会占用过多面板空间，适合在按键排布密集的小型设备面板上使用，安装螺纹的直径匹配常规小型按钮的通用开孔尺寸，设计选型时可以直接替换同安装规格的其他同类型按钮，不需要重新修改面板开孔尺寸。底部采用两片式插片接线端子，端子上开有标准接线圆孔，既可以采用插簧端子直接插接完成接线，也可以通过螺丝压接导线，接线方式灵活，适配不同生产场景的装配工艺，插片的间距符合小型电子元件的安全电气间隙要求，能避免接线后出现短路风险。

　　设计过程中需要注意，这款按钮的螺纹段和配套锁紧螺母的尺寸存在一定公差适配范围，建模时不要将螺纹配合的间隙设置过小，避免实际生产装配时出现螺母旋入卡顿的问题，同时按帽与主体基座之间要预留足够的活动间隙，保证按压行程顺畅，不会出现按帽卡滞无法回弹的情况。内部的复位弹簧选型要匹配按压力度需求，按压力度过大会造成操作人员按压疲劳，力度过小则容易出现误触发，一般这类小型按钮的按压力设置在1.5N-3N之间比较合适，既可以保证日常携带、轻微触碰不会误触发，又能让按压操作有清晰的反馈手感。

　　在实际设备应用中，这类按钮的触点一般采用镀银或者镀金处理，降低接触电阻，避免频繁通断后触点氧化造成接触不良，适合小电流信号回路的通断控制，不要用它直接通断大电流负载，一般需要配合继电器或者控制电路来完成大功率负载的驱动，这点在选型和电路设计时需要特别注意。按钮的主体基座采用绝缘工程塑料材质，既可以保证电气绝缘性能，又有足够的结构强度，满足安装锁紧时的受力需求，外露的按帽部分可以根据设备的整体配色需求更换不同颜色，不过红色是最常用的触发、复位功能配色，在工业设备上的识别度最高。安装完成后，按钮的螺纹段与面板之间可以根据防护需求加装橡胶密封圈，提升面板位置的防尘防水能力，适配户外或者多粉尘的使用场景。
