Adafruit SHT31-D温湿度传感器模块结构设计

项目分类:传感器 发布时间:2022-07-30 ID:686467
  • Adafruit SHT31-D温湿度传感器模块结构设计
  • Adafruit SHT31-D温湿度传感器模块结构设计

  在环境监测类电子设备、工业测控终端、智能家居控制节点、农业大棚环境采集装置的硬件选型与结构适配环节,SHT31-D温湿度传感模块是应用频次极高的集成化传感组件,本次完成的三维结构建模完整还原了Adafruit版本SHT31-D模块的全部装配细节,可直接用于整机结构的干涉校验、安装位预留、外壳开孔匹配等结构设计工作。从实际工程应用场景来看,这类集成传感模块常被嵌入到壁挂式环境监测仪、工业控制柜温湿度采集节点、暖通空调回风检测端、仓储环境监控终端、户外气象监测站的传感舱内,需要在结构设计阶段精准匹配模块的安装边界,避免装配后出现与周边元器件、壳体筋位、走线槽的干涉问题,同时要为模块预留足够的空气流通空间,保障温湿度检测的响应速度与测量精度。

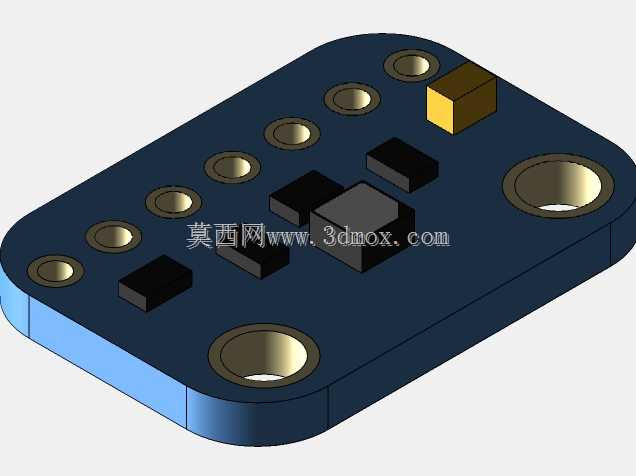

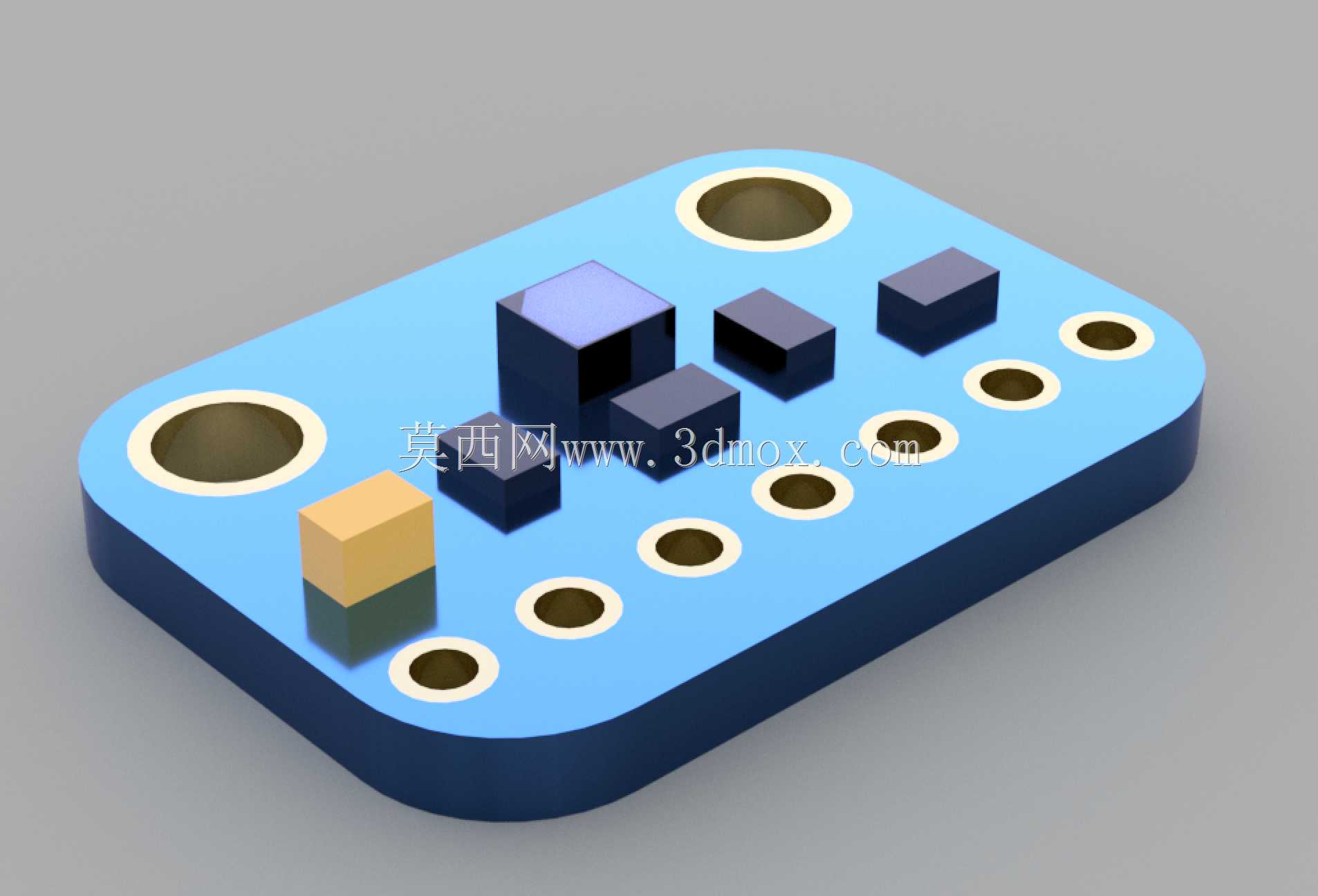

  建模过程中首先还原了模块的基板结构,基板采用圆角矩形的PCB外形,四个角位设置了金属化安装通孔,孔位的中心距、孔径尺寸完全匹配通用的M2螺丝安装规格,可直接通过铜柱或自攻螺丝固定在设备内部的安装柱上,基板边缘做了R3的圆角处理,避免尖锐边角在装配过程中划伤绝缘层或周边线材。基板上的元件布局完全还原实物的排布逻辑:核心的SHT31-D传感芯片位于基板靠近边缘的位置,上方覆盖了带透气窗口的金属屏蔽罩,建模时还原了屏蔽罩的冲压成型结构与透气孔的排布,既保证结构外观的准确性,也能在结构仿真阶段辅助评估气流通过屏蔽罩到达传感芯片的路径,为设备内部的风道设计提供参考。

  基板上的其余元件按照实际功能分区排布:电源稳压芯片、信号调理元件、上拉电阻、滤波电容均按照实物的高度、外形、安装位置逐一建模,不同元件的封装尺寸严格匹配对应规格书的参数,其中稳压芯片采用SOT-23封装,滤波电容采用0805、0603的标准贴片封装,排针接口设置在基板的一侧边缘,排针的引脚间距、引脚直径、塑壳高度完全匹配2.54mm标准排针的尺寸,可直接用于对接外接的杜邦线或板对板连接器,建模时还原了排针引脚的金属光泽与塑壳的绝缘材质特征,方便在装配校验时识别接插方向,避免装反导致的电路故障。

  从安装边界的设计考量来看,模块的整体厚度控制在较低水平,最高的元件为排针塑壳与核心传感芯片的屏蔽罩,其余贴片元件的高度均低于这两个部件,因此在设计设备内部的安装空间时,只需要在基板上方预留不小于排针高度的净空区域,即可保证模块顺利安装,不会与上方的壳体或PCB板产生干涉。四个安装孔的位置距离基板边缘有足够的安全距离,安装时螺丝头不会超出基板的外形轮廓,也不会与基板上的走线、焊盘产生接触,避免短路风险。模块的信号输出侧预留了足够的走线空间,接插排针后,线材可以顺着基板边缘引出,不会弯折到周边的元件。

  在功能特性的结构适配层面,建模时特意还原了核心传感芯片区域的凸起结构,提醒结构设计者在设计外壳对应位置时,需要在传感芯片正上方开设透气格栅或透气膜安装位,不能将该区域完全封闭,否则会导致空气无法流通,温湿度检测数值出现严重偏差。同时,基板上的两个大尺寸定位孔除了用于螺丝固定外,也可配合定位柱实现模块的快速预定位,在批量装配时提升组装效率,减少对位调整的时间。模块的整体外形尺寸适配常见的传感模块安装位,可直接替换同封装的其他温湿度传感模块,无需修改设备内部的安装结构,提升硬件选型的灵活性。

  从设计思路的还原角度,整个建模过程遵循从基板轮廓到元件排布、从核心部件到辅助结构的逻辑,首先确定基板的外形尺寸与安装孔位的基准坐标,再以核心传感芯片的位置为基准排布其余周边元件,保证所有元件的相对位置与实物完全一致,每个元件的高度、外形、安装角度都经过实物比对校验,没有出现位置偏移或尺寸失真的问题。对于贴片元件的焊盘,建模时也做了简化还原,能够直观体现元件的焊接位置,方便PCB设计人员对照核对元件封装是否匹配。排针的引脚长度按照实际露出基板的尺寸建模,可直接用于评估接插后的线材弯折半径,避免引脚受力过大导致开焊。

  在实际工程使用中,这类集成传感模块的三维模型最核心的作用是在整机设计阶段完成虚拟装配校验,不需要等到实物样品到手再调整安装结构,能够大幅缩短产品的研发周期,减少打样后的结构修改次数。比如在设计壁挂式温湿度变送器时,将该模型导入整机装配体中,可以提前核对模块与外壳透气窗的对位精度,调整模块在壳体内的安装高度,保证透气窗与传感芯片之间的距离在合理范围内,既不会因为距离过远导致响应滞后,也不会因为距离过近导致外壳装配时压到传感芯片的屏蔽罩。同时,通过模型可以提前规划走线路径,将电源线与信号线从排针位置引出后,顺着壳体内的走线槽布置,避免线材遮挡传感芯片的透气区域,影响检测精度。

  对于需要做三防处理的应用场景,比如户外使用的气象监测设备,通过该三维模型可以精准评估需要喷涂三防漆的区域,避开核心传感芯片的透气位置,避免三防漆覆盖透气孔导致传感失效。在做结构强度仿真时,也可以通过模型模拟安装螺丝的锁紧力对基板的形变影响,调整安装柱的高度与螺丝的锁紧扭矩,避免基板受力变形导致元件虚焊。整个模型的细节还原度完全满足结构设计、装配校验、安装空间预留的工程需求,没有冗余的结构细节,同时保证了关键尺寸与装配特征的准确性,可直接导入各类三维设计软件中使用。
