多层铝型材结构冷却风扇存放周转车

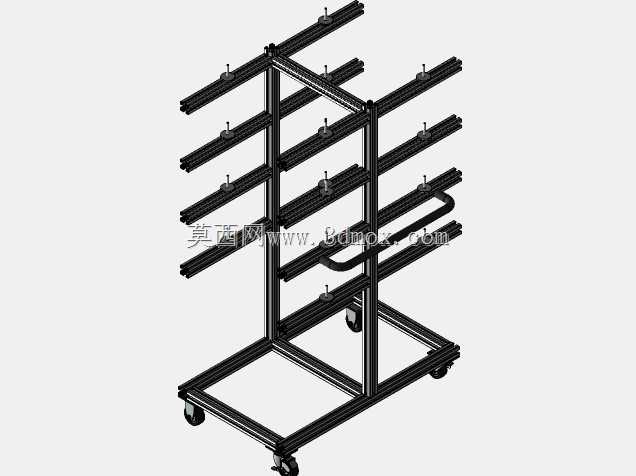

　　在电子组装、精密机械加工的生产现场，冷却风扇作为设备散热、工位通风的常用零部件，往往存在批量周转、临时存放的需求，传统的平面堆叠存放方式容易造成风扇扇叶磕碰变形、接线端子弯折损坏，同时不同规格的风扇混放也会增加分拣取件的时间损耗，这款多层结构的移动存放小车，正是针对这类生产场景的痛点做的定向结构设计。整体框架采用工业铝型材拼接搭建，底部采用方形围框的承力结构，四根主立柱从底框四个角垂直向上延伸，每间隔固定高度设置一组双侧伸出的悬臂挂杆，挂杆上配套设置可滑动的定位挡块，能够适配不同安装孔距的轴流冷却风扇挂放，避免存放过程中风扇沿杆体滑动磕碰。底框下方四个角点位置安装万向脚轮，其中两个带刹车止动结构，既可以满足跨工位的物料周转需求，

　　在固定点位存放时也能锁定轮体，避免设备受外力滑动移位。主立柱一侧设置有弯管成型的推拉扶手，扶手高度匹配成年人站立操作的施力高度，推拉转向时无需过度弯腰，降低长时间周转作业的操作疲劳。从安装边界来看，这款存放车的整体宽度控制在常规生产工位的通道通行范围内，能够顺利通过车间内1.2米宽度的人行通道，不会占用过多的通道通行空间；整体高度控制在1.6米以内，挂放最上层的风扇时，操作人员站立状态即可完成取放，无需借助登高梯具，符合车间作业的人机工程要求。每层悬臂挂杆的伸出长度经过核算，单侧可同时挂放多台常规尺寸的工业冷却风扇，双侧挂放的布局充分利用了架体的两侧空间，相比单侧挂料的结构，同等占地面积下的存储容量提升近一倍。

　　挂杆表面采用硬质阳极氧化处理，耐磨性能优异，长期挂放取件不会出现表面刮屑掉渣的问题，不会对风扇的金属安装面造成刮花损伤。架体的铝型材连接部位均采用内置角码搭配螺栓锁紧的连接方式，没有外凸的尖锐连接结构，避免周转过程中剐蹭操作人员的工作服或者周边的工位设备。在实际生产应用中，这类存放车可以直接对接冷却风扇的组装工位，将组装完成检测合格的风扇直接挂放在架体上，满料后直接推送至总装工位旁的待装物料区，省去了二次装箱、拆箱分拣的环节，减少了风扇在周转过程中的磕碰损伤概率。设计过程中针对架体的承重做了针对性的结构强化，底框的铝型材采用更大截面的规格，主立柱与底框的连接位置增加了三角加强角件，即使每层挂杆满载存放风扇，

　　架体也不会出现侧向倾斜或者型材变形的问题。挂杆上的定位挡块采用手拧螺丝锁紧的结构，调整挡块位置时不需要额外工具，操作人员可以根据当前批次存放的风扇尺寸，快速调整挡块的间距，适配不同规格风扇的存放需求，不需要更换挂杆或者额外加装配件。架体底部的脚轮采用静音聚氨酯材质，在环氧地坪的车间地面推行时不会产生明显的滚动噪音，也不会刮伤地面涂层，适配多数电子制造车间的地面使用要求。扶手的弯管位置套有防滑橡胶套，手部握持时摩擦力充足，即使手上沾有少量油污也不会出现打滑脱手的问题。从结构细节来看，所有铝型材的端面都安装有塑料端盖，避免型材端面的锐边划伤操作人员，同时也能防止车间内的灰尘、切削碎屑进入型材的槽道内部，降低日常清洁维护的难度。这款存放车没有设置复杂的传动或者电控结构，整体为纯机械拼接结构，后期维护成本极低，任何一根型材或者配件出现损坏，都可以单独拆卸更换，不需要整体报废架体，符合车间工位器具长周期使用的成本控制要求。在空间利用上，多层挂放的结构让风扇之间保持足够的通风间隙，即使是刚完成老化测试、表面带有余温的风扇，挂放在架体上也能快速自然冷却，不会因为堆叠积热造成风扇内部的元器件老化加速。
