车间冷却器周转存放带夹具移动台车

　　在电子组装、散热部件生产的车间现场，冷却器作为核心散热组件，其工序间周转、线边暂存的转运防护一直是现场管理的痛点——这类部件带有密集的散热鳍片与外接管路接头，传统通用周转车堆放时极易出现鳍片变形、接头磕碰划伤的问题，同时无定位的堆放也会导致取件时翻找耗时，不符合生产现场的定置管理要求。这款带夹紧定位结构的移动存放台车，正是针对冷却器的工序周转、线边暂存量身设计的工位器具，适配散热组件生产全流程的转运需求。

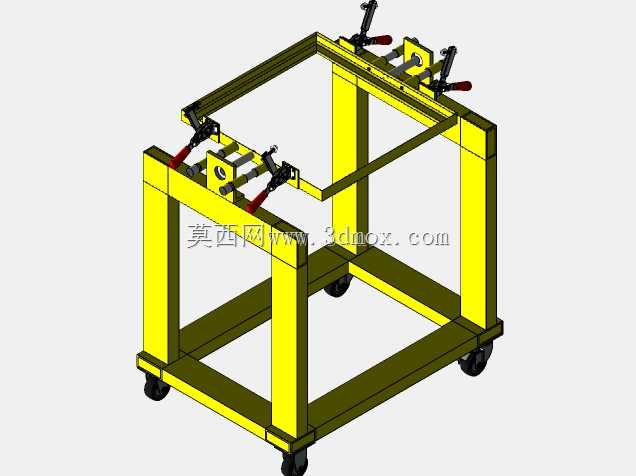

　　从结构设计逻辑来看，台车主体采用方管焊接成型的框架式结构，底部为双层方管焊接的承托底座，四根竖直方管作为主支撑立柱，顶部预留冷却器的放置空间，整体框架没有多余的冗余结构，在保证结构强度的前提下尽可能压缩自身重量，降低推行时的负载。底部四个角位安装万向脚轮，其中两个带刹车止动结构，既可以满足车间内不同工位间的灵活推行转运，也能在线边停靠时踩下刹车实现位置固定，避免台车受外力滑移出现磕碰。

　　夹紧定位机构是这款台车的核心功能部分，在框架的两组相对侧边上，各安装了两组快速夹钳配合定位压块的结构，快速夹钳采用垂直压紧式的肘节夹钳，操作端带红色防滑握套，操作人员单手握持即可完成夹钳的开合锁紧动作，不需要额外借助工具。压块部分采用尼龙材质的接触块，避免金属压头直接接触冷却器的壳体表面造成压痕或涂层损伤，压块的安装座带腰型调节孔，可以根据不同规格冷却器的外形尺寸调整压块的伸出长度，适配一定尺寸范围内的多款冷却器存放需求，不需要针对单一型号单独制作台车，提升了工位器具的通用适配性。

　　在安装边界与尺寸设计上，台车的整体宽度控制在标准车间通道的通行宽度范围内，能够顺利通过车间内1.2米宽的人行通道与设备间的安全通道，不会出现通行卡滞的问题；整体高度符合人体工程学操作高度，操作人员站立状态下不需要弯腰或抬手过高，就可以完成夹钳操作与冷却器的取放动作，降低长时间操作的疲劳感。框架顶部的放置区域预留了足够的安全间隙，冷却器放置到位后，四周与框架立柱之间保留足够的手指操作空间，避免取放件时夹手的安全隐患。底部的下层承托平台可以临时存放冷却器的配套安装小件、防护堵头等辅材，不需要额外携带物料盒，提升单次转运的效率。

　　实际应用场景中，这款台车可以用于冷却器从焊接工序到检漏工序的周转，将焊接完成的冷却器逐一定位夹紧在台车上，推行至检漏工位后不需要将工件卸下，直接连同台车一起完成检漏作业，减少二次搬运带来的磕碰风险；也可以用于总装线边的冷却器暂存，按照生产节拍将对应数量的冷却器定位存放，操作人员取件时直接打开对应位置的夹钳即可取件，不需要翻找堆叠的工件，大幅提升线边取件的效率。框架的焊接位置全部做了焊渣打磨与圆角处理，没有尖锐的焊瘤与毛刺，避免操作人员推行或取件时被划伤；表面采用黄色烤漆处理，符合车间工位器具的目视化管理要求，在车间现场能够清晰识别，避免被其他设备或物料遮挡碰撞。

　　从结构强度校核的角度，方管选型时充分考虑了满载状态下的承重需求，四根立柱与底部框架的连接位置加焊了三角形加强筋，避免长期满载推行时出现焊缝开裂、框架变形的问题；快速夹钳的安装位置经过受力校核，夹紧力方向垂直指向冷却器的壳体刚性支撑位置，不会压到散热鳍片等易变形的薄弱部位，保证夹紧定位可靠的同时不会对工件造成损伤。脚轮的选型采用聚氨酯包胶轮，推行时噪音低，不会对车间环氧地坪造成压痕或损伤，同时具备一定的减震能力，在经过车间地面的接缝、小坡度位置时，能够缓冲震动，避免台车上的工件受震动出现夹钳松脱的问题。
