凹坑加工专用龙门式数控加工设备结构

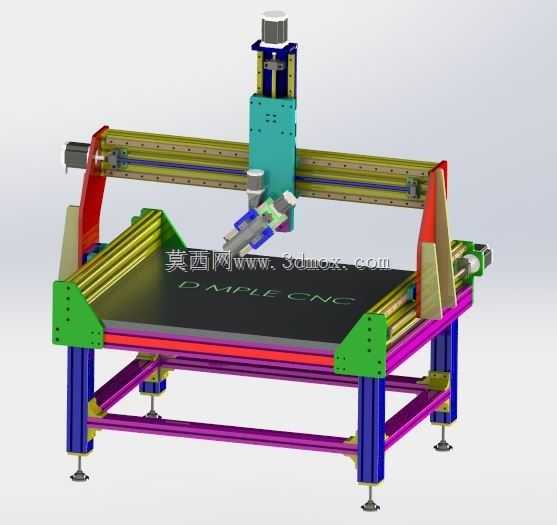

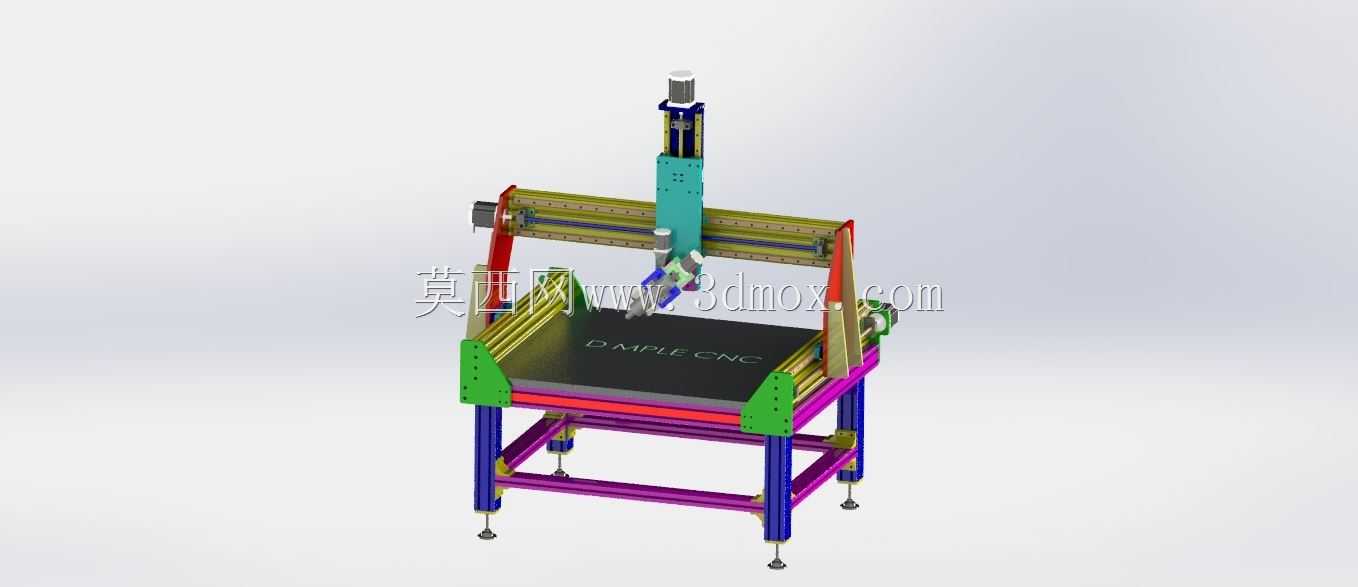

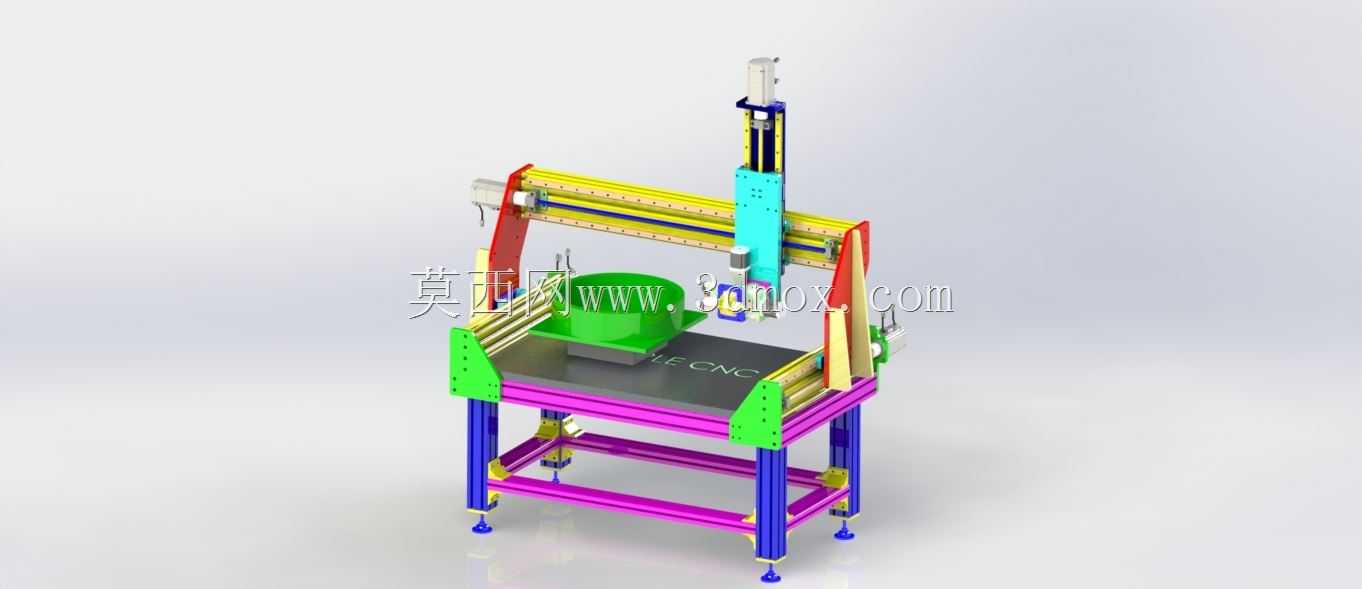

　　这套结构针对大尺寸平面构件的凹坑特征加工需求设计，区别于常规立式加工中心的封闭立柱结构，采用开放式龙门跨距布局，核心适配风电叶片根部法兰平面凹坑、大型板材预埋沉槽、罐体端盖密封位凹坑这类加工范围跨度大、工件吊装转运难度高的作业场景，无需将重型工件移动至机床工作台内，可将设备架设于待加工工件上方完成作业，大幅降低大尺寸工件的装夹转运成本。从实际加工用途来看，该结构可完成平面内不同深度凹坑的铣削、锪平、倒角工序，加工过程中刀具沿龙门横梁做横向进给，两侧立柱带动横梁做纵向进给，主轴单元沿垂直滑枕做Z向进给，三个轴的传动均采用线性导轨搭配滚珠丝杠的组合，导轨安装面均设计有可调式镶条结构，可在长期使用出现间隙后快速调整预紧力，

　　保证传动刚度与进给精度。设计思路上优先考虑了现场组装与调试的便捷性，所有机架构件均采用标准工业铝型材搭配定制连接板拼接而成，无需大型铸造床身，拆分后单根构件重量控制在单人可搬运范围内，可在加工现场完成快速组装，无需大型吊装设备配合；两侧立柱底部设计有可调式支撑脚轮与支脚组合结构，移位时可降下脚轮推动整机沿工件平面移动，到位后升起脚轮通过支脚调平，保证整机水平度满足加工要求。传动系统的布置充分考虑了加工过程的排屑与防护需求，X轴传动组件安装于横梁内侧的防护槽内，Y轴传动组件沿立柱外侧布置，Z轴滑枕采用双层防尘折布覆盖，可阻挡加工过程中产生的金属切屑、粉尘进入导轨与丝杠副，延长传动部件的维护周期；主轴单元采用风冷式电主轴，

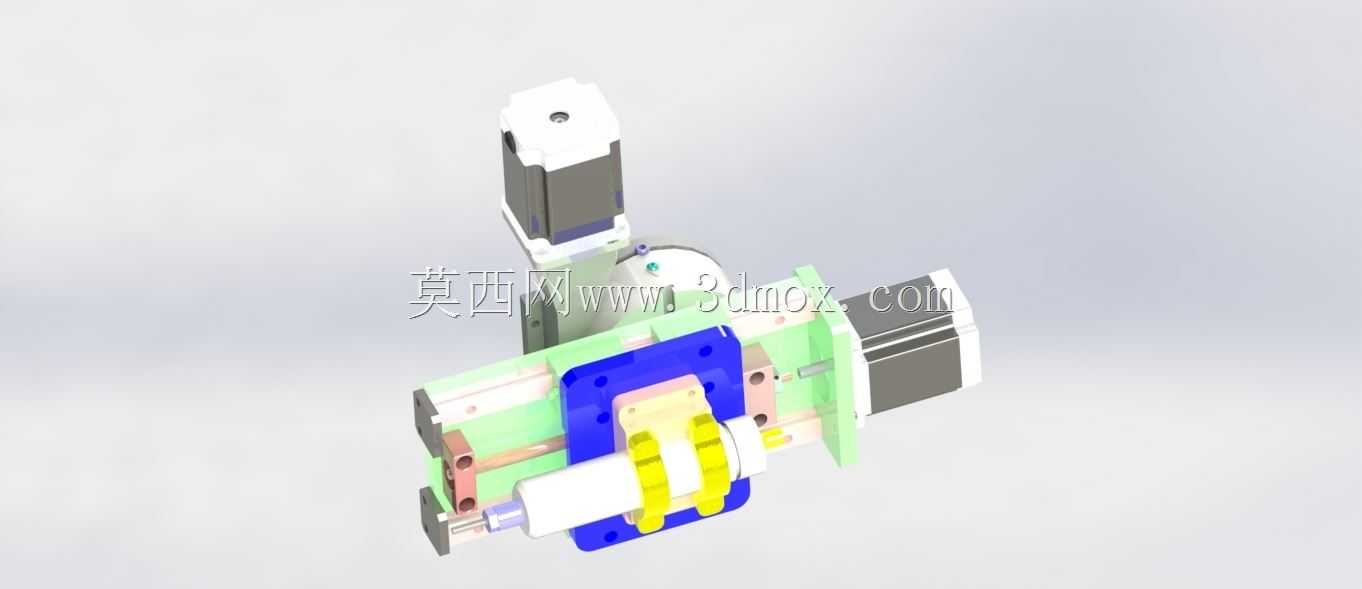

　　安装于滑枕下端的可调安装座内，可根据加工需求调整主轴的伸出长度，适配不同深度凹坑的加工行程需求，安装座上预留了刀具冷却管路的固定位，可外接风冷或微量润滑系统，降低加工过程中的刀具磨损。从安装边界尺寸来看，整套设备的横向跨距可根据待加工工件的宽度调整铝型材横梁的长度，纵向行程可通过更换不同长度的立柱侧型材适配，常规配置下横向加工范围可达1.8米，纵向加工范围可达1.2米，Z向加工行程可达300毫米，可覆盖绝大多数大尺寸平面构件的凹坑加工尺寸需求；设备组装完成后整体高度不超过1.6米，在车间内布置时无需占用过高的竖向空间，也可适配现场有高度限制的加工工位。结构细节上，各轴的行程限位均采用硬限位与软限位双重设计，

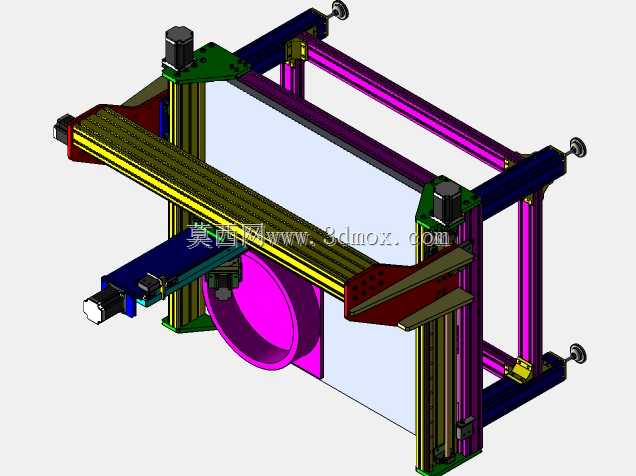

　　硬限位为安装在导轨两端的聚氨酯缓冲块，可在软限位失效时阻挡运动部件超程脱出，软限位触发开关安装于型材侧面的T型槽内，可根据实际加工行程灵活调整触发位置；两侧立柱的同步传动采用伺服电机搭配同步带的联动结构，保证Y轴进给时两侧移动量一致，避免横梁出现卡滞或偏载问题；横梁与立柱的连接部位设计有加强筋板，可承受主轴加工时产生的切削反力，减少加工过程中的结构震颤，保证凹坑加工的表面粗糙度与尺寸精度。这套结构没有采用复杂的铸件机身，全部采用模块化拼接设计，维护时可单独更换某一根型材或传动部件，无需整体拆解设备，对于小批量大尺寸工件的凹坑加工场景，相比采购大型龙门加工中心的成本更低，部署灵活性更强，也可根据具体加工需求加装旋转轴附件，完成斜面孔、异形凹坑的加工作业，适配更多变的现场加工需求。
