车床用快换式车削刀具夹持座结构

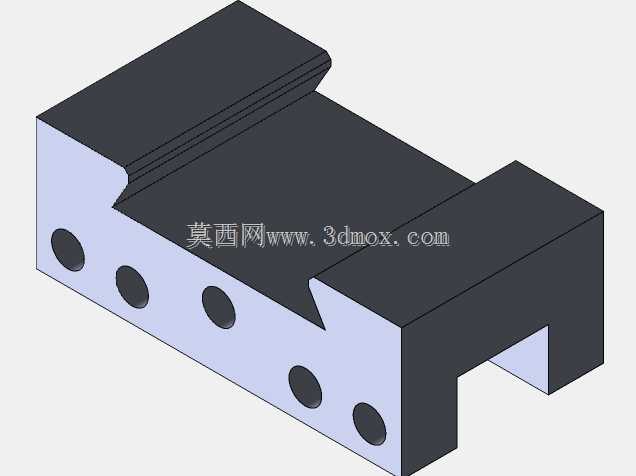

　　在普通卧式车床及数控车床的日常金属切削作业中，刀座作为连接刀架与切削刀具的核心承载部件，其结构刚性、定位精度与装拆便捷性直接影响工件加工的尺寸稳定性与换刀辅助时长。这款车削刀具夹持座，主要适配中小型车床的快换刀架安装位，针对常规外圆车削、端面车削工序的刀具装夹需求设计，可替代传统螺栓压紧式简易刀夹，缩短换刀调整的辅助时间。从结构设计逻辑来看，该刀座采用整体式块状基体，上部设置与车床快换刀架匹配的梯形导向卡槽，卡槽的两个导向斜面做了贴合度优化，安装时可沿刀架的导轨槽直接滑入到位，无需额外调整侧向定位，配合刀架的锁紧机构即可完成快速固定，避免了传统刀座每次换刀都需要反复拧动压紧螺栓、校准刀具伸出长度的繁琐操作。

　　基体的侧向立面均匀布置了多组内螺纹安装孔，这些孔位沿刀座长度方向等距排布，可适配不同宽度规格的车刀装夹，同时也可根据加工需求安装多把刀具，实现工序间的快速切换。刀座下部的开口避让结构，是为了规避车削加工过程中刀座与旋转工件、卡盘的干涉，尤其是在加工大直径盘类零件的端面时，下部的镂空空间可留出足够的安全间隙，防止刀座剐蹭已加工表面。从安装边界尺寸来看，该刀座的导向卡槽宽度适配市面上主流的6工位快换刀架槽型，基体总高度控制在车床刀架的中心高允许范围内，安装后刀具刀尖可直接与车床主轴中心对齐，无需额外加装垫片调整中心高，减少了安装调试的误差来源。基体的材质选用常规45号钢调质处理，导向面与螺纹孔位做了表面淬火强化，

　　硬度可达HRC42-48，可承受断续车削时的冲击载荷，避免长期使用后导向面磨损导致的定位精度下降。在实际加工场景中，这类刀座多用于小批量多品种的轴类、盘类零件车削加工，比如机修车间的零星配件加工、小型五金加工厂的常规零件量产，操作人员可提前在刀座上预装不同工序的车刀，换刀时只需松开刀架锁紧件，滑动更换对应刀座即可，相比传统的逐把装刀对刀方式，可将单工序换刀时间从数分钟压缩至数十秒，有效提升机床的实际开动率。设计时也充分考虑了排屑需求，刀座的上表面做了微倾斜的导屑面，车削产生的带状切屑可沿斜面滑落，不会堆积在刀座与刀架的连接缝隙中，避免切屑卡滞导致的刀座拆卸困难。侧向的螺纹孔采用细牙螺纹设计，压紧刀具时的锁紧力更稳定，

　　可有效避免粗车过程中刀具出现移位、扎刀的问题，同时细牙螺纹的自锁性能更好，在机床持续振动的加工环境下也不易出现螺栓松动的情况。针对不同的加工工况，该刀座的安装孔位还可兼容配套的刀具压块，装夹焊接式车刀、机夹可转位车刀都能获得足够的压紧力，无需额外定制非标压块。在结构细节上，刀座的所有棱边都做了C2倒角处理，既避免安装时锐边划伤操作人员，也能消除热处理过程中的应力集中点，降低刀座受冲击时开裂的风险。导向卡槽的配合公差选用H7/g6的间隙配合，既保证滑动装拆的顺畅性，又不会因间隙过大导致刀具装夹后出现让刀现象，保证精加工时的尺寸精度。
