DMG HSC 55线性五轴加工运动机构结构

　　这套线性运动机构对应的是高精度立式加工场景下的核心运动单元，日常在精密模具型腔加工、小型复杂航空结构件铣削、医疗植入假体精加工场景中，这类线性驱动的摆轴结构是保障加工精度的核心载体。区别于传统蜗轮蜗杆传动的摆轴结构，这套线性驱动的运动单元在传动刚性、反向间隙控制、动态响应速度上有明显优势，实际加工中应对小刀具高速铣削的跟随误差能控制在微米级，不会出现传统传动结构在频繁换向进给时的迟滞问题。

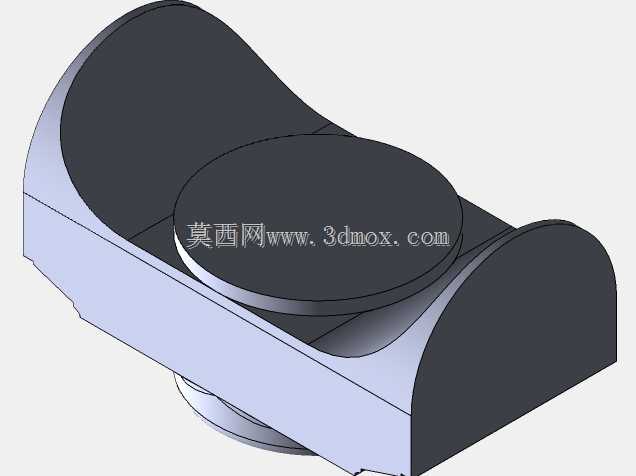

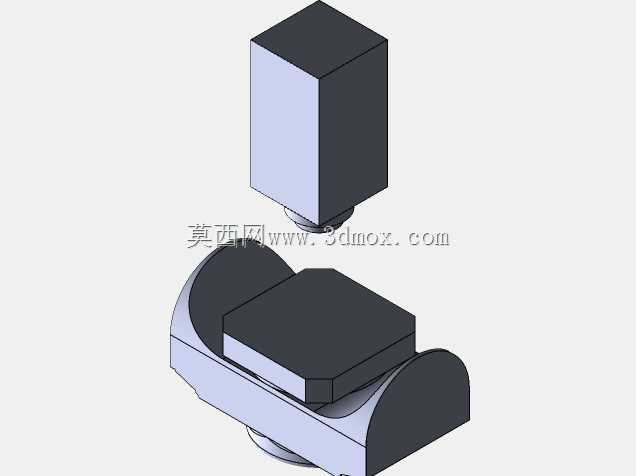

　　从结构布局来看，这套机构采用双轴直驱的布局逻辑，上方的主轴安装座沿线性导轨做竖直方向的进给运动，下方的摆动工作台依托弧形导轨实现绕水平轴的摆动，配合未在视图中展示的水平回转轴，就能实现五轴联动的加工姿态调整。设计阶段优先考虑了运动部件的惯量匹配，上方主轴安装座的配重块集成在立柱内部，不会额外增加Z轴驱动的负载，下方摆动工作台的弧形导轨采用对称式支撑结构，承载工件时的受力均匀分布在两侧导轨副上，即使承载满负荷的工件做高速摆动，也不会出现偏载导致的导轨磨损不均问题。

　　安装边界方面，这套运动单元的竖直方向行程覆盖常规小型精密零件的加工高度范围，摆动轴的摆角范围覆盖正负110度区间，能实现工件倒扣面的一次性装夹加工，不需要二次装夹找正。安装接口上，上方主轴座预留了标准高速电主轴的安装法兰，能适配不同转速等级的铣削主轴，下方工作台的台面采用标准T型槽布局，兼容通用夹具、定制专用夹具的安装，不需要额外做转接板设计。

　　实际功能特性上，这套线性机构的进给速度能满足高速铣削的快移需求，直线轴的加速度能达到1.5g以上，摆动轴的转速也能满足复杂曲面连续进给的姿态调整需求，不会出现轴动速度跟不上编程进给速度导致的零件表面过切或者进给停顿留下的刀痕。设计时还充分考虑了管线布局，所有驱动、检测元件的线缆都通过拖链内置排布，不会在运动过程中出现线缆剐蹭、拉扯的问题，位置检测元件采用全闭环的光栅尺配置，直接读取运动部件的实际位置，避免了丝杠传动、齿轮传动带来的传动误差，长时间加工的精度保持性更好。

　　从结构细节来看，弧形导轨的密封结构采用双层防尘设计，能阻挡加工过程中产生的金属切屑、切削液进入导轨副内部，延长导轨的维护周期，线性导轨的滑块采用预压配置，消除了导轨副的间隙，在重切削工况下也不会出现振动颤纹。整个运动单元的底座采用矿物铸件材质，阻尼特性比传统铸铁底座更好，能吸收高速加工过程中产生的振动，提升零件加工的表面质量。在实际设备集成时，这套机构可以直接作为加工主机的核心运动模块，不需要额外做结构加强，配套的驱动电机安装座都预留了标准接口，能适配不同功率等级的线性电机或者伺服丝杠驱动方案，根据加工场景的精度、成本需求做灵活配置。
