直径60mm九滚轴麦克纳姆轮结构设计

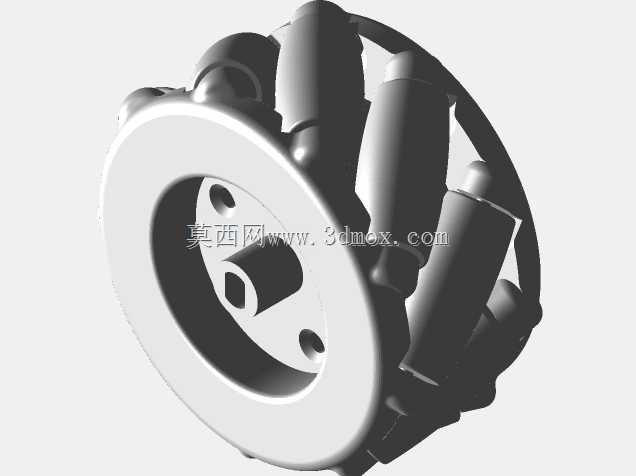

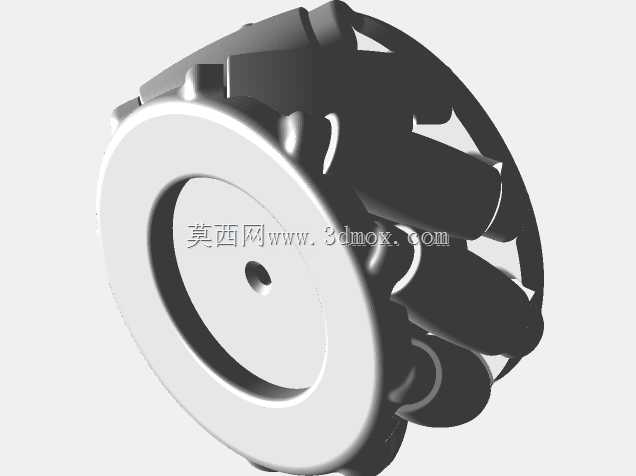

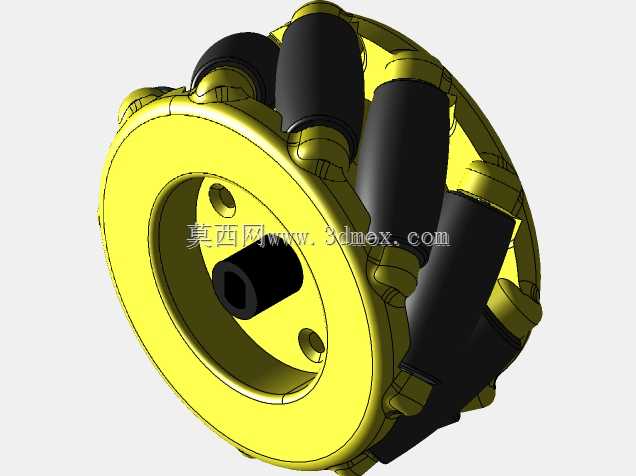

　　在AGV移动机器人、智能仓储分拣小车、竞赛类机械手移动底盘的设计选型中，全向移动结构的轮组选型直接决定了设备的空间移动灵活性，这款带9个滚轴的麦克纳姆轮，正是针对窄空间作业场景开发的行走部件。不同于普通脚轮仅能实现前后转向的移动逻辑，麦克纳姆轮通过轮缘成角度布置的小滚轴，将轮毂的旋转力分解为多个方向的分力，配合四轮不同转速与转向的组合，可实现整车原地旋转、横向平移、斜向移动等全向动作，无需预留传统转向结构的转弯半径，在货架密集的仓储库区、狭小的生产线工位转运场景下，能大幅提升空间利用率，减少通道预留宽度。这款轮体的主轮毂采用辐板式结构设计，中心设置带安装孔的轮毂座，可直接与驱动轴、轮毂轴承座配合安装，轮缘均匀分布9个独立滚轴安装位，

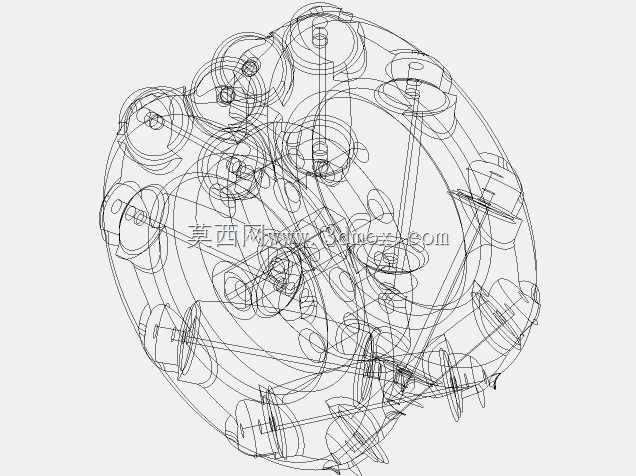

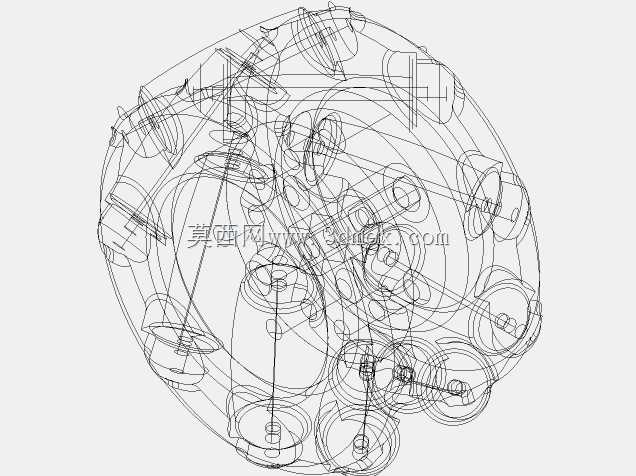

　　每个滚轴的轴线与主轮毂轴线呈45度夹角布置，滚轴采用外包高摩擦系数耐磨材质的结构，既保证与地面接触时的抓地力，又能在轮体滚动时让滚轴自身绕轴自转，分解不同方向的受力。从安装边界来看，这款轮体的公称直径为60mm，属于小尺寸全向轮范畴，适配10kg以内的轻型移动负载，安装时需要注意轮组的布置逻辑：四个同规格麦克纳姆轮需按照左右镜像的方式安装在底盘四角，保证对角轮的滚轴倾斜方向一致，同时要控制轮体安装后的接地高度一致，避免单个滚轴受力过大导致磨损不均。设计过程中，滚轴与主轮毂的连接结构采用了嵌入式销轴固定，每个滚轴两端通过销轴定位在轮毂的安装凸台上，既保证滚轴转动的同轴度，又能承受移动过程中来自地面的冲击载荷，

　　轮毂上的凸台结构做了圆弧过渡处理，避免应力集中导致的轮毂断裂问题。在实际应用场景中，这类小尺寸麦克纳姆轮常被用于桌面级机械手移动平台、教学类机器人竞赛小车、轻型物料转运AGV的行走机构，相比传统的舵机转向轮组，省去了转向驱动机构的安装空间，能让底盘结构更紧凑，同时全向移动的特性让设备在对接工位、避让障碍物时的动作更流畅，不需要反复进退调整位置。需要注意的是，这类麦克纳姆轮对地面平整度有一定要求，在过于粗糙或有明显凸起缝隙的地面上使用时，滚轴容易出现卡滞或受力不均的情况，设计选型时需要根据实际使用场景的地面条件评估适配性，同时滚轴作为易损件，在结构设计时预留了快速更换的空间，无需拆解整个轮毂即可完成单个滚轴的更换维护。

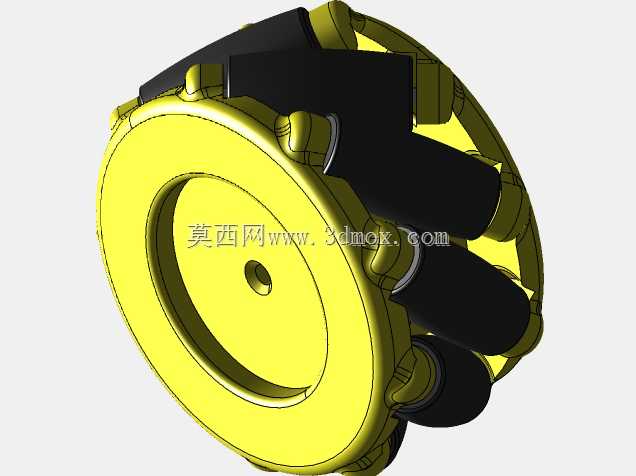

　　轮体的主轮毂结构做了轻量化的挖槽设计，在保证结构强度的前提下降低了轮体自身的转动惯量，能减少驱动电机的负载扭矩需求，适配小功率直流减速电机的驱动参数，中心安装孔的尺寸可根据常用的驱动轴规格做适配调整，安装面设置了定位止口，保证轮体与驱动轴的同轴度，避免高速转动时出现轮体偏摆的问题。滚轴的外形采用腰鼓形设计，与地面接触时为线接触状态，相比圆柱形滚轴能更好地适应地面的微小起伏，保证轮体滚动过程中始终有滚轴与地面接触，避免移动过程中出现颠簸或打滑的情况，每个滚轴的内部设置了微型滑动轴承，转动阻力小，长时间运行也不会出现明显的卡顿问题。
