STEMFIE紧固件校准拼装组件

　　这套校准组件的核心定位是面向创客教育、快速原型验证场景的紧固件功能演示与装配校准载体，区别于工业级高精度校准量块，它更侧重结构认知与装配逻辑的具象化呈现，适配桌面级3D打印的加工特性，所有零件的拔模斜度、壁厚、配合公差都做了针对性优化，无需后续二次加工即可完成装配。从实际使用场景来看，这类组件常出现在青少年科创教育课堂、开源硬件项目原型搭建、小型非标设备的预装配验证环节，使用者可以通过亲手装配不同类型的紧固件，直观理解全螺纹螺钉、带肩螺钉、弹簧销、垫圈、螺纹螺母、凸轮锁紧螺母的受力特性与适用工况，比如凸轮锁紧螺母的快拆特性适合需要频繁开合的检修位，弹簧销的径向限位特性适合转动副的轴向定位，

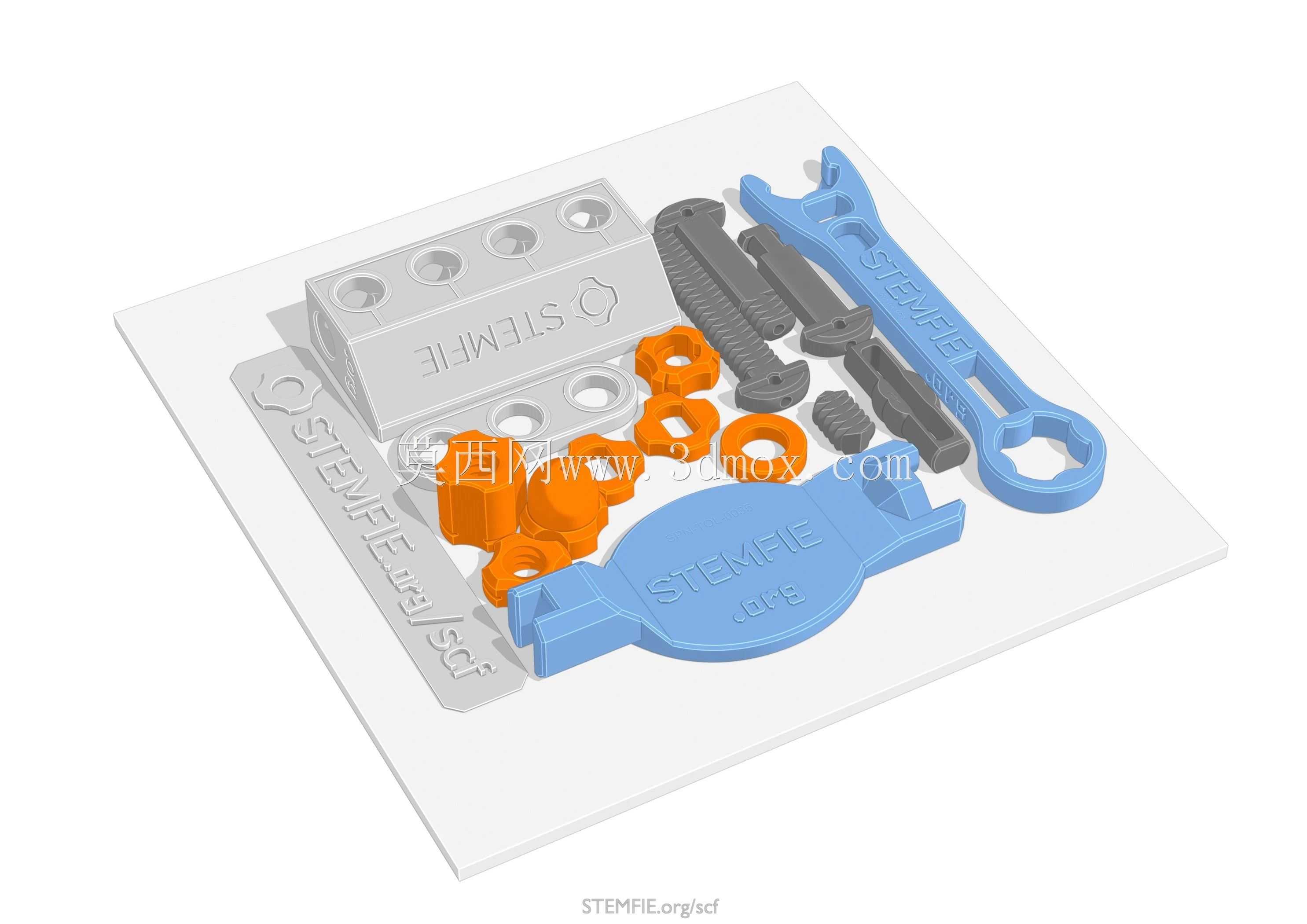

　　带肩螺钉的轴肩定位功能适合需要精准控制拧入深度的连接位。整套组件的所有零件都嵌套在一块尺寸为104×88mm的紧凑聚镂板中，这个尺寸边界是经过反复优化的，既适配主流桌面级FDM3D打印机的最小打印幅面，也能让所有零件在打印完成后无需额外分拣，直接在板上完成预定位，避免小零件丢失。设计过程中，工程师针对不同紧固件的功能特性做了结构简化，在保留核心功能结构的前提下，去掉了工业紧固件上非必要的工艺倒角、表面处理结构，让3D打印的层间结合力足以满足装配演示的强度需求，比如螺钉的螺纹牙型做了0.2mm的公差放大，避免打印过程中出现牙型粘连，螺母的内螺纹也做了对应适配，手动即可顺畅拧入，无需攻丝处理。配套的扳手工具做了一体化设计，

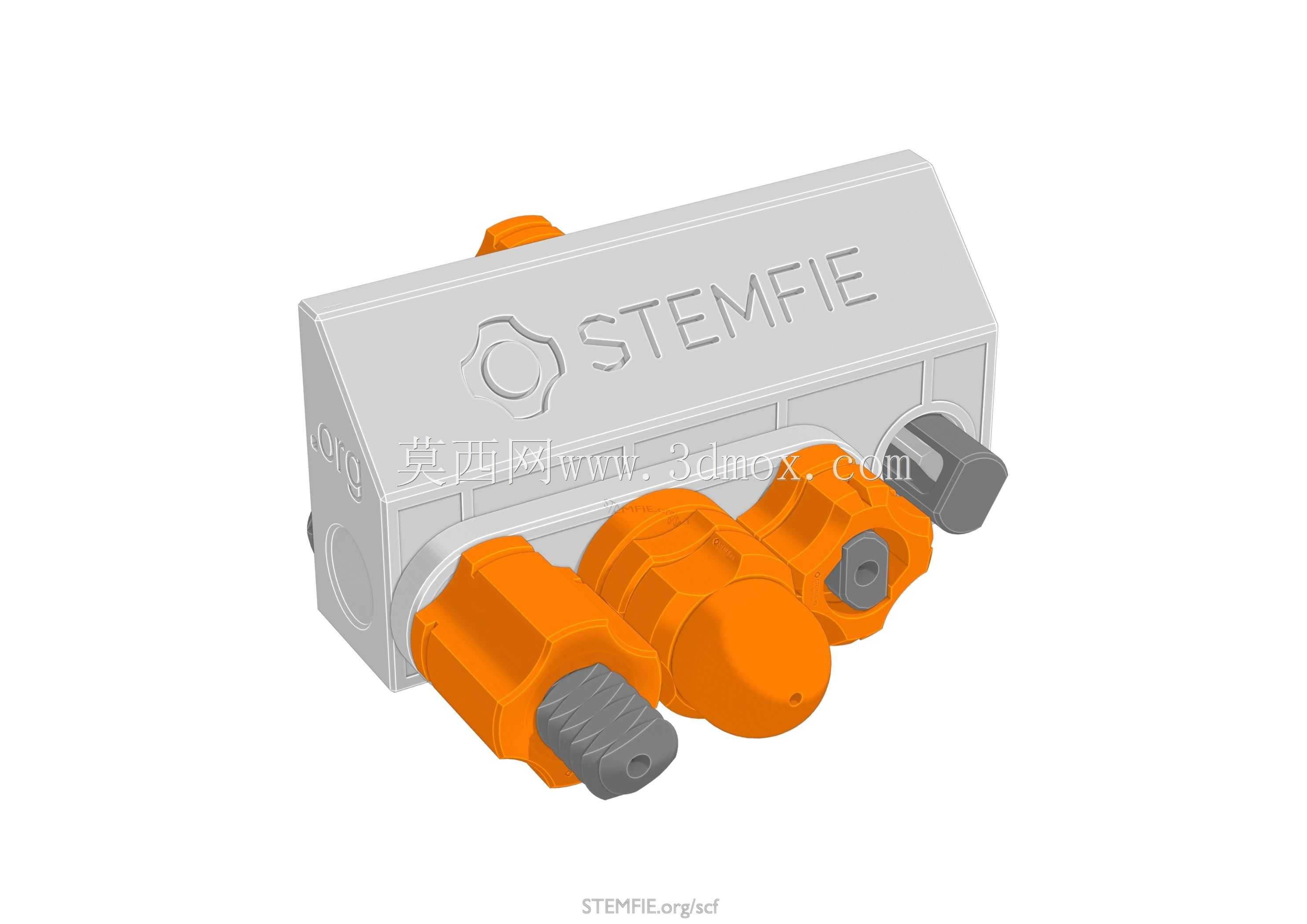

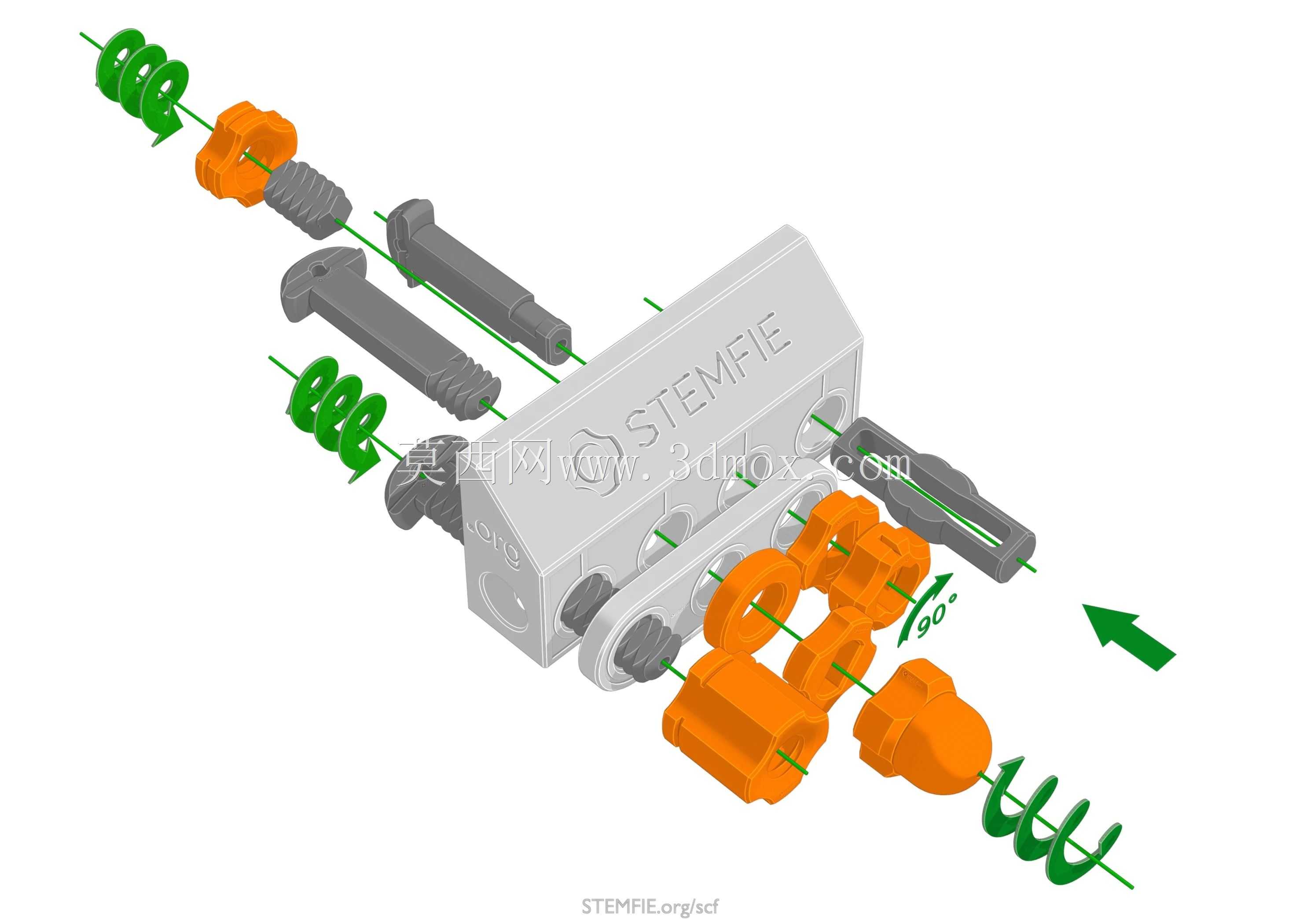

　　开口尺寸同时适配组件内所有外六角紧固件，扳手的手柄处做了防滑纹理结构，捏持时的摩擦力足够完成手动锁紧操作，不需要额外借助其他工具。组件里的聚镂板除了承载打印零件的功能外，本身也可以作为装配校准的基准平台，板上预留的定位孔位和所有零件的安装位一一对应，使用者可以按照板上的标识依次完成零件的拆卸、识别、装配，整个过程不需要额外的装配说明书，降低了入门使用门槛。从结构设计的细节来看，凸轮锁紧螺母的凸轮曲面做了分段设计，锁紧行程的前半段为快速导入段，阻力极小，后半段为锁紧段，曲面升程逐渐增大，能够提供足够的锁紧力，同时避免3D打印材质因为应力集中出现断裂；弹簧销的开槽宽度做了针对性调整，既保留了足够的弹性变形量，

　　也不会因为开槽过宽导致打印过程中出现支撑难以去除的问题；垫圈的厚度统一设计为1.5mm，既可以作为螺钉锁紧的承压面，也可以作为装配时的间隙调整垫片，适配不同的连接间隙需求。在实际的原型搭建场景中，这套组件里的紧固件可以直接用于低负载的开源项目连接，比如小型桌面机器人的结构装配、科创作品的外壳连接，相比标准五金紧固件，3D打印的这套零件可以根据实际需求快速修改尺寸，比如需要更长的螺钉时，只需要调整模型里的螺杆长度参数即可快速打印，不需要等待五金件采购周期，非常适合快速迭代的原型开发场景。设计时还考虑了打印的耗材利用率，所有零件的排布都做了嵌套优化，没有多余的支撑结构，打印过程中几乎不会产生废弃耗材，零件之间的连接桥位都做了0.3mm的易断设计，打印完成后轻轻一掰即可将零件从聚镂板上取下，不需要使用刀具切割，提升了使用的安全性。
