机器人激光切割工装结构设计方案

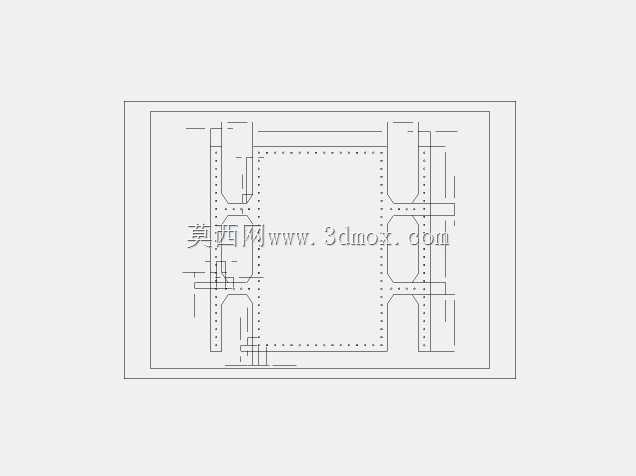

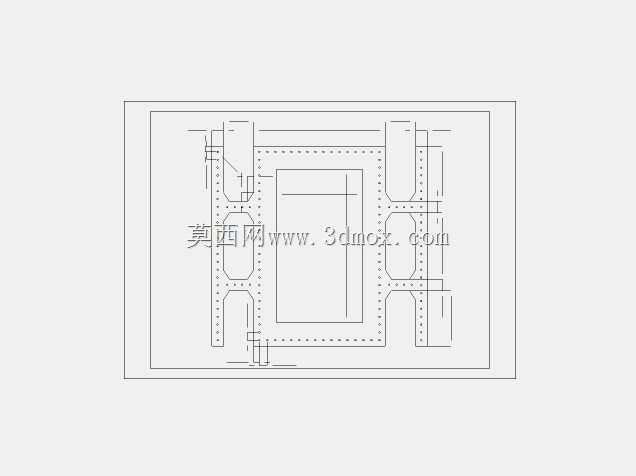

　　这套结构针对机器人激光切割工位的工件装夹需求设计，核心适配中小尺寸钣金件的激光加工作业场景，在五金加工、家电外壳生产、小型结构件下料工序中都能直接匹配使用。日常生产里，机器人搭载激光头完成异形轮廓切割、孔位加工时，工件的定位精度直接决定切割公差，这套结构从装夹基准入手，把工件的X/Y/Z三个方向的定位边界做了明确约束，避免切割过程中工件移位导致的尺寸超差。从结构布局来看，整体采用框式承载设计，外围的支撑框架采用矩形截面型材拼接，拼接位置预留了螺栓连接的安装孔位，既可以单独作为独立工位使用，也能通过底部的安装孔直接固定在生产线的输送线旁，适配自动化上下料的作业节奏。中间的工件承载区做了镂空设计，一方面是减少激光切割时的反射干涉，

　　避免激光束打到承载台面上造成台面烧损，另一方面也方便切割完成后的废料直接从镂空区域掉落至下方的废料收集槽，减少人工清理台面的频次。两侧的定位组件采用可调节式设计，定位块的安装位置预留了长条形调节槽，可以根据不同批次工件的外形尺寸调整定位边界，适配的工件外形尺寸范围覆盖300mm200mm到800mm600mm区间，工件厚度适配0.5mm到6mm的常见钣金材料，不需要额外更换工装就能完成多规格产品的切换生产，能有效减少中小批量生产时的工装更换准备时间。设计过程中重点考虑了激光切割的作业特性，所有靠近激光作业区域的结构件都做了倒角处理，避免尖锐结构反射激光造成安全隐患，同时承载台面的高度设置在距离地面850mm的位置，

　　既匹配常规六轴工业机器人的作业臂展范围，也方便人工辅助上料时的操作高度，减少长时间作业的疲劳感。定位结构的夹紧方式采用快速夹钳配合弹性压头，压头接触工件的位置采用非金属耐高温材质，既可以保证夹紧力足够避免工件切割时振动，也不会压伤钣金工件的表面，针对表面质量要求高的不锈钢、喷涂板材工件也能直接使用，不会留下压痕影响后续表面处理工序。安装边界方面，整套结构的整体外轮廓尺寸控制在1200mm1000mm700mm，底部的安装孔位按照1000mm*800mm的间距布置，和市面上常见的机器人切割工作站的台架安装尺寸通用，不需要额外改造安装基础就能直接部署。结构的受力点做了加强筋设计，在机器人高速切割带轻微振动的工况下，

　　整体结构的形变量控制在0.02mm以内，完全满足激光切割±0.1mm的公差要求。另外在结构的边角位置预留了传感器安装位，可以加装工件到位检测传感器，配合机器人的自动化运行逻辑，实现工件装夹到位后自动启动切割程序，不需要人工按启动按钮，进一步提升自动化作业的效率。针对切割过程中产生的烟尘，结构的侧面预留了除尘管道的接口，可以直接对接车间的中央除尘系统，在切割作业时同步抽走作业区域的烟尘，改善工位的作业环境。整套结构没有采用复杂的非标定制零件，大部分型材和标准件都可以直接从市场采购，加工制作周期短，后期维护更换零件也十分方便，适合中小型加工企业自行制作部署，不需要投入过高的工装成本就能提升激光切割工位的装夹效率和加工精度。
