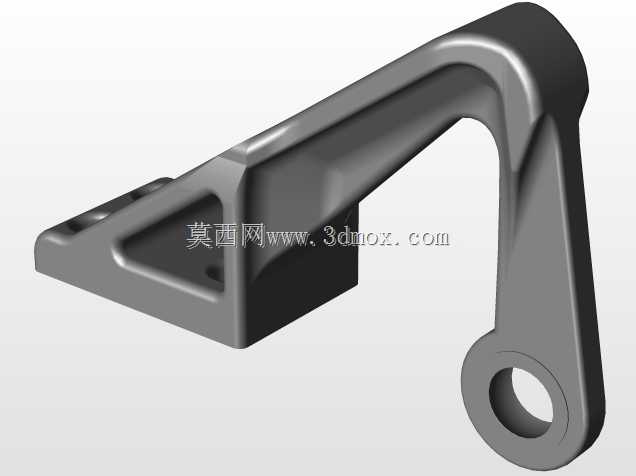

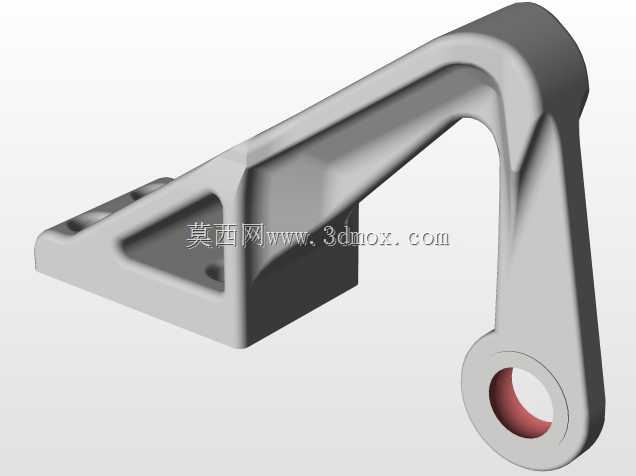

在航空机载设备与机身附属构件的装配场景中,这类支架式轴承支撑结构主要承担旋转轴系的径向与轴向载荷传递作用,多用于小型操纵连杆、辅助传动机构的转轴定位环节,区别于通用工业设备的厚重轴承座,航空场景下的支撑件对重量冗余的控制要求极高,每一处结构去除都需要经过载荷路径的反复校核。从实际装配边界来看,该构件的安装端采用三孔定位布局,安装孔的孔位公差需匹配机身对应安装面的预埋衬套位置,安装面的平面度要求控制在0.02mm以内,避免装配后产生附加安装应力导致轴承卡滞;支撑臂的延伸长度根据对应转轴的布置空间确定,末端的轴承安装孔与衬套采用过盈配合,过盈量根据工作环境的温度波动区间调整,确保高空低温环境下配合面不会出现间隙松脱。设计过程中优先梳理载荷传递路径,从安装面到轴承孔的主传力路径上保留足够的材料厚度,非传力区域通过三角形镂空、侧边挖槽的方式去除多余材料,侧面的三角加强筋沿主应力方向布置,在不增加整体重量的前提下提升支撑臂的抗弯扭刚度,避免飞行过程中受振动载荷产生结构共振。构件的外形轮廓全部采用圆角过渡,避免尖锐棱角产生的应力集中,所有镂空孔的边缘都做了倒角处理,减少加工过程中的毛刺残留,同时降低交变载荷下的裂纹萌生概率。实际使用中,该支撑结构需要配合带密封结构的深沟球轴承使用,轴承孔的端面设置有限位台阶,防止轴承工作过程中出现轴向窜动,安装端的三个固定孔采用沉头设计,装配后螺栓头不会突出构件表面,避免与周边运动构件产生干涉。不同于地面设备的轴承座可以采用铸造毛坯再加工的工艺,这类航空用支撑件多采用铝合金整体铣削成型,材料选用7系航空铝合金,在保证结构强度的同时进一步降低构件自重,表面做硬质阳极氧化处理,提升耐磨与抗腐蚀性能,适应高空复杂的温湿度与气压环境。在建模过程中需要重点关注安装孔的位置度、轴承孔的圆柱度以及加强筋的厚度均匀性,避免加工过程中出现薄壁变形,同时要预留出轴承安装的导入倒角,方便现场装配时的衬套压装作业,还要考虑维护过程中的拆卸空间,在轴承孔对应的位置预留顶丝孔,方便后期轴承磨损后的快速更换。
