辐条式三角带传动带轮结构设计

　　在常规工业传动场景中，带传动是应用范围极广的动力传递形式，这类辐条式三角带轮主要适配中小功率的动力传输工况，常见于小型加工设备、农用机具、轻工输送线的传动链路中，依靠带轮轮槽与三角带侧面的摩擦力实现动力的平稳传递，相比平带传动能提供更大的摩擦力矩，同时具备过载打滑保护动力端部件的特性，可在设备出现卡滞时避免电机、传动轴等核心部件承受过载冲击。

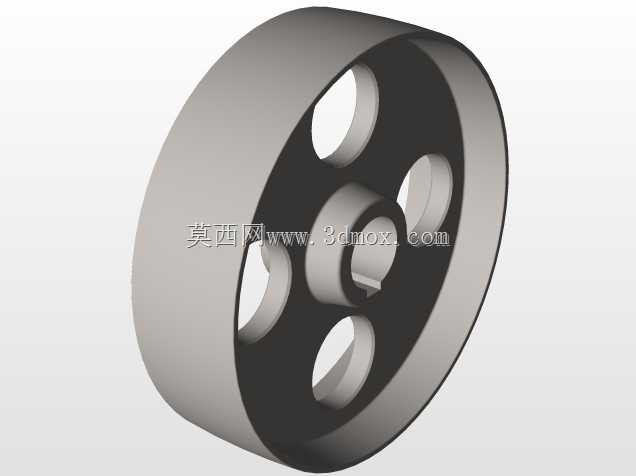

　　从结构设计来看，该带轮采用四辐条镂空结构，区别于实心轮缘的带轮设计，这种结构在保证轮体整体结构强度的前提下，大幅降低了轮体自身重量，减少了传动轴转动时的惯量负载，尤其适合中高转速的传动场景，能降低启动瞬间的扭矩冲击，同时镂空结构也便于设备运行过程中的散热，避免长时间运转时三角带与轮槽摩擦生热导致橡胶带老化加速。轮缘部分采用标准三角带轮槽型设计，槽面加工粗糙度需控制在合理区间，既保证足够的摩擦系数传递扭矩，又避免槽面过于粗糙加剧三角带的磨损，延长传动带的使用寿命。

　　轮毂部分采用带键槽的通孔设计，可与对应直径的传动轴通过平键实现周向固定，键槽的尺寸与位置公差严格遵循传动件配合标准，保证动力传递过程中不会出现周向窜动，轮毂与轮缘之间通过四根均匀分布的辐条连接，辐条的截面采用圆弧过渡设计，避免应力集中导致的辐条断裂问题，在建模过程中需要重点关注辐条与轮毂、辐条与轮缘连接处的圆角处理，所有转角位置都做平滑过渡，消除加工和使用过程中的应力集中点，提升轮体的抗疲劳强度。

　　在安装边界方面，该带轮的轴向定位依靠轮毂端面的轴肩实现，安装时需要保证带轮的端面跳动量控制在允许公差范围内，避免运转过程中三角带出现跑偏、掉带的问题，两配对带轮的安装平行度也需要严格校准，保证三角带的工作面与轮槽完全贴合，避免偏磨导致的传动效率下降和带体寿命缩短。轮体的外径尺寸根据传动比要求设计，轮槽的深度、角度都匹配对应型号的三角带参数，安装时三角带的张紧度需要调整到合理区间，过松会导致传动打滑、动力传递效率不足，过紧则会加剧轴承和带体的磨损，增加动力损耗。

　　从建模逻辑来看，这类带轮的建模优先采用旋转特征生成轮缘与轮毂的基础基体，之后通过拉伸切除生成单个辐条的镂空结构，再通过圆周阵列完成四个辐条的均布，最后通过键槽切除、圆角修饰完成整体结构，建模过程中需要重点保证轮槽的截面尺寸精度，因为轮槽的角度、深度直接影响三角带的贴合效果，是决定传动性能的核心尺寸。同时辐条的分布均匀度也需要严格控制，避免轮体出现动不平衡问题，在高转速工况下，动不平衡会导致设备振动加剧，影响整条传动链路的稳定性，因此建模时所有阵列特征的角度公差需要控制在极小范围内，保证轮体的质心与回转中心重合。

　　在实际选型应用中，这类辐条式带轮通常用于中心距适中、传动比要求不极端的场景，相比齿轮传动，带传动的噪音更低，不需要复杂的润滑维护，适合对运维成本要求较低的民用、轻工设备场景，镂空的辐条结构也方便日常运维时观察三角带的磨损情况，及时更换老化的传动带，避免设备突发故障。
