双红外传感Arduino控制循迹移动小车

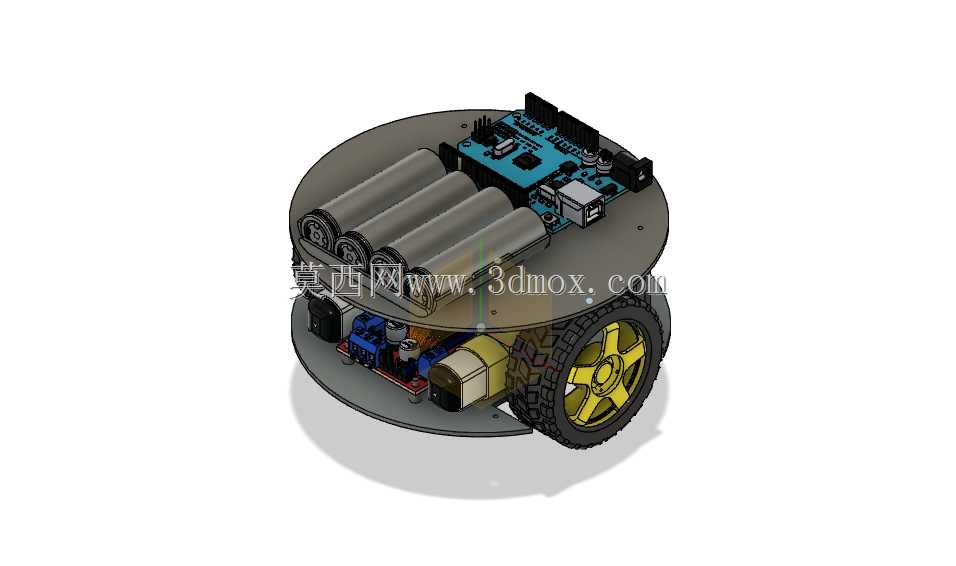

　　这款轮式移动载具的核心定位是教学实验场景下的基础循迹功能验证载体，整体采用双层圆形板件作为承载结构，上层板件预留控制板安装位与电池组排布空间，下层板件集中布置驱动模块、传感单元与行走轮组，上下层通过铜柱实现固定连接，板件边缘做圆弧过渡处理，避免走线或调试过程中剐蹭操作人员。从实际应用场景来看，这类载具常被用于高校电子信息、自动化相关专业的入门实践教学，也可作为小型物料转运单元的原型验证载体，在固定路径的车间工位间轻型物料配送场景中具备拓展潜力，仅需调整传感模块数量与控制逻辑即可适配不同的路径识别需求。功能层面，载具搭载两个红外反射式传感器作为路径检测单元，传感器布置于底盘前端下侧，距离地面的安装高度控制在8-15mm区间，

　　通过检测地面黑白路径的反射光强差异输出电平信号，控制板实时采集两路传感信号判断载具相对路径的偏移量，进而调整两侧驱动轮的转速差实现方向修正，保证载具始终沿预设黑色标识线行进。动力部分采用双直流减速电机独立驱动两侧行走轮，后轮搭配万向从动轮实现三点支撑结构，行走轮选用橡胶防滑胎面，轮毅做轻量化镂空设计，在保证抓地力的同时降低转动惯量，提升转向响应速度。电池组采用多节干电池并排布置于上层板件后侧区域，与控制板之间预留足够的走线空间，避免电池更换时反复插拔控制板接线，电池组上方可根据需求加装防护盖板，防止调试过程中异物掉落造成接线短路。设计思路上优先考虑结构的易拆装性，所有电气元件均采用螺栓或卡扣固定于板件对应的安装孔位，

　　无需定制复杂的异形支撑结构，加工时仅需对标准圆形板材做钻孔处理即可完成主体结构制作，大幅降低原型制作的成本与周期。控制板选用通用开源控制板，直接通过排针固定于上层板件的前置安装位，板载接口全部朝向外侧预留，方便调试时外接烧录器或扩展其他传感模块，驱动模块布置于下层板件靠近电机的位置，缩短动力线的走线长度，减少大电流走线对传感信号的电磁干扰。外形尺寸方面，整体底盘直径控制在150mm左右，整机高度不超过120mm，属于小型桌面级实验载具范畴，安装边界上要求底部传感单元与地面保持平行，两侧驱动轮的安装同轴度误差控制在0.5mm以内，避免行进过程中出现走偏或轮组卡顿问题，万向轮的安装高度需与驱动轮半径匹配，保证底盘整体处于水平状态，

　　防止单侧传感单元距离地面过高或过低影响检测精度。实际调试过程中，可通过调整传感器上的电位器改变检测阈值，适配不同反光率的地面材质，驱动电机的输出轴与轮毅之间采用D型轴连接，避免长时间正反转切换后出现轮毅打滑空转的问题，上下层板件之间的铜柱长度统一选用30mm规格，预留出足够的下层元件散热空间，同时方便手指伸入下层调整传感模块的安装角度。走线布局上，动力线与信号线分开排布，分别沿板件两侧边缘走线，避免交叉缠绕，所有接线端子处预留10mm左右的线长余量，方便后期维护时更换元件。从结构强度角度来看，上下层板件选用2mm厚度的亚克力或玻纤板材即可满足承载需求，整机重量控制在500g以内，保证电池组的续航能力能够支撑连续2小时以上的运行测试，轮组与板件之间加装橡胶减震垫圈，减少行进过程中路面颠簸对传感检测精度的影响。
