四旋翼飞行器内置GPS防护外壳结构设计

　　在小型多旋翼飞行器的飞控系统搭建中，GPS模块的安装防护一直是容易被忽略却直接影响飞行可靠性的细节——裸露的模块不仅容易在起降剐蹭、炸机事故中出现物理损坏，飞行过程中产生的机体振动、户外作业遇到的扬尘、突发降雨溅水，都会直接干扰模块搜星稳定性，甚至造成定位漂移、航线偏移等严重问题。这款适配小型四旋翼的GPS防护外壳，正是针对这类实际作业痛点完成的结构设计。

　　从安装边界来看，这款外壳的内部有效容纳尺寸为33mm×33mm×10mm，刚好匹配市面上绝大多数通用型小型GPS接收模块的外形规格，不需要对模块本身做任何裁切、改装就能直接放入，壳体与上盖采用扣合式配合结构，不需要额外打胶就能实现紧密贴合，既可以阻隔日常作业中的扬尘、少量溅水侵入模块电路，也能在需要调试、更换模块时快速拆开，不会出现粘胶残留、壳体破损的问题。壳体边角做了圆弧过渡加加强筋的结构设计，不是单纯的外观圆角处理——四旋翼炸机时最容易出现边角着地的冲击，加厚的边角结构可以分散冲击力，避免壳体开裂直接伤及内部模块，同时圆角结构不会在机架安装时剐蹭飞控线束，减少布线时的绝缘层破损风险。

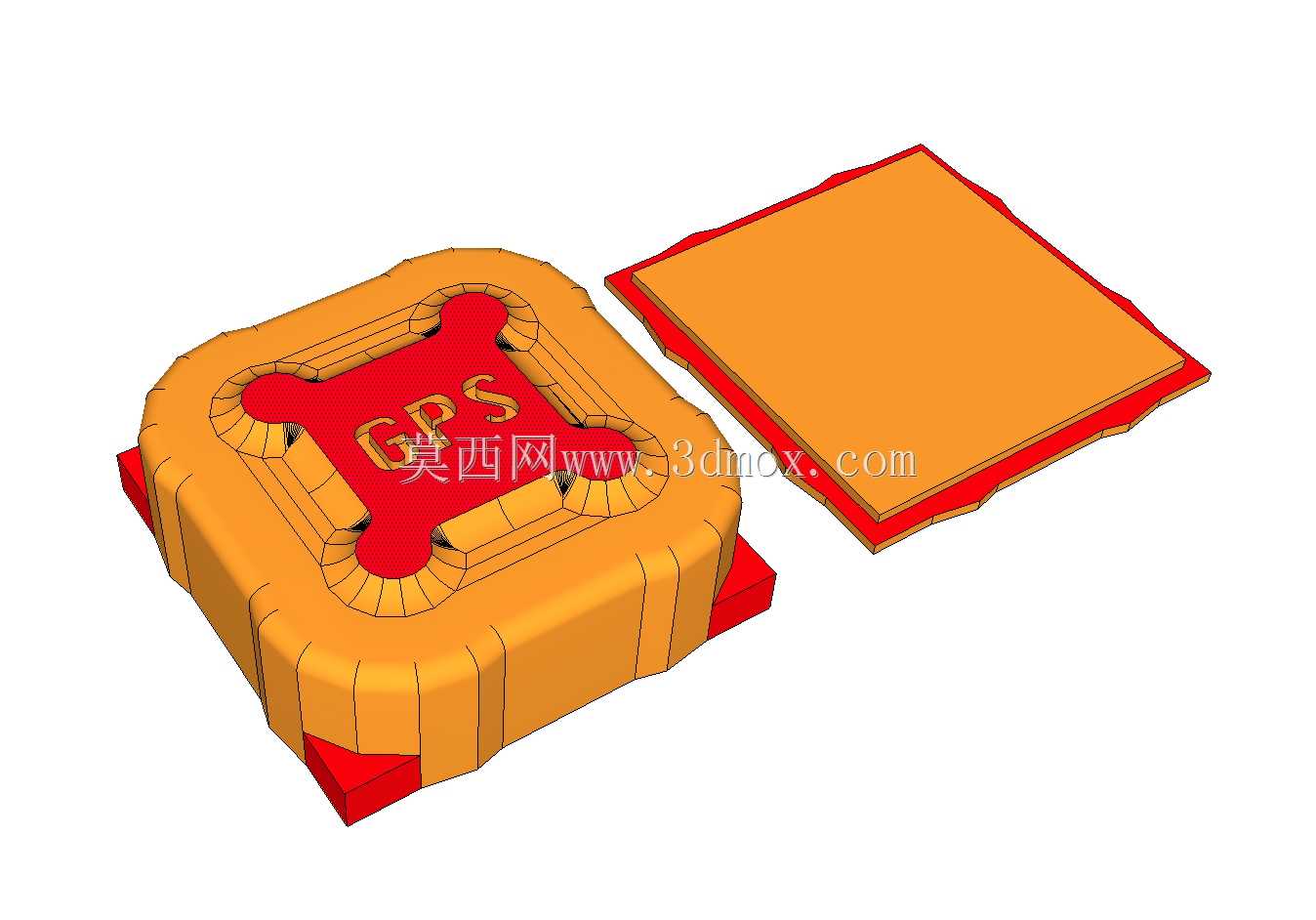

　　外壳主体的橙色区域采用常规ABS工程塑料注塑成型即可，兼顾结构强度与轻量化要求，不会给小型四旋翼增加过多负载影响续航；内部红色区域为模块限位结构，刚好卡在GPS模块的四周定位点上，模块装入后不会在壳体内出现窜动，避免飞行振动导致模块位置偏移、影响定位天线的朝向精度——很多飞手在自行改装GPS外壳时容易忽略限位设计，模块在壳体内晃动会导致天线方向频繁变化，直接降低搜星数量与定位精度，这款壳体的内部筋位刚好把模块固定在居中位置，天线面正对上盖，上盖采用平整无遮挡的薄壁设计，不会对GPS信号产生屏蔽，保证信号接收强度。

　　实际装机场景中，这款外壳底部预留了平整的安装面，可以通过双面泡棉胶直接粘贴在四旋翼机身顶部的减震平台上，也可以通过壳体四周延伸出的四个固定凸台，用扎带或者小螺丝固定在机架上，适配不同的机架安装布局。壳体的出线位置预留了缺口，模块的连接线可以从缺口处顺出连接飞控，缺口处做了圆弧倒角处理，不会在长期振动环境下磨破线皮造成短路。不同于很多通用外壳只做容纳不考虑防护细节，这款壳体的上下盖配合面做了一圈止口结构，扣合后上下盖不会出现错位，即使在高速飞行、机体产生较大振动的情况下，也不会出现上盖脱落的问题。

　　从设计逻辑上看，这款外壳没有做多余的异形结构，整体方正带圆角的造型既方便注塑开模，降低量产加工的成本，也能最大化利用内部空间，在保证容纳33×33×10mm模块的前提下，把整体外形尺寸控制到最小，减少飞行过程中的风阻——小型四旋翼的顶部突出部件如果风阻过大，会在大风环境下增加机身的姿态修正负担，影响飞行稳定性，这款外壳的侧壁做了轻微的拔模斜度，既方便注塑脱模，也能一定程度上降低侧向风阻。壳体表面没有做多余的装饰纹路，平整的表面方便粘贴标识，也不容易积留灰尘、污渍，户外作业后清理十分方便。

　　在实际应用中，这类防护外壳不仅适用于航拍类消费级四旋翼，也可以适配小型作业类四旋翼的GPS模块安装，比如用于农田测绘、电力巡线的小型多旋翼设备，作业环境相对复杂，对GPS模块的防护要求更高，这款壳体的抗冲击、防溅水、限位固定的设计，刚好匹配这类场景的使用需求，不需要额外做改装就能直接使用，相比很多3D打印的自制外壳，这款结构的壁厚均匀，注塑成型后的结构强度更高，长期使用不会出现老化脆裂的问题，安装适配性也更好。
