重载型板条链式输送承载结构

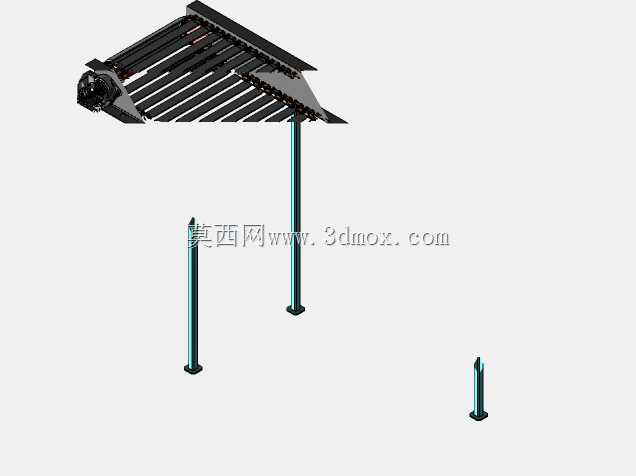

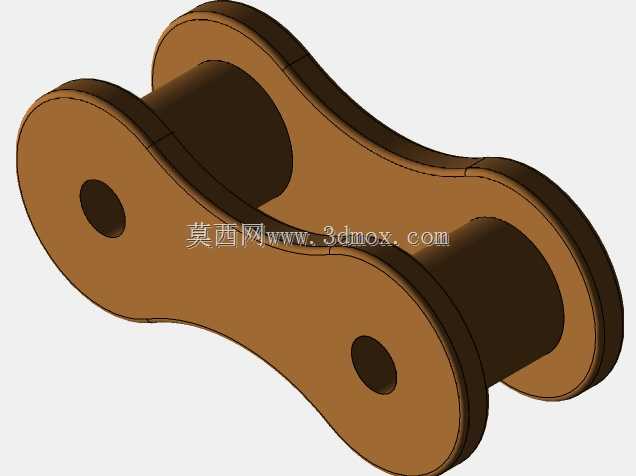

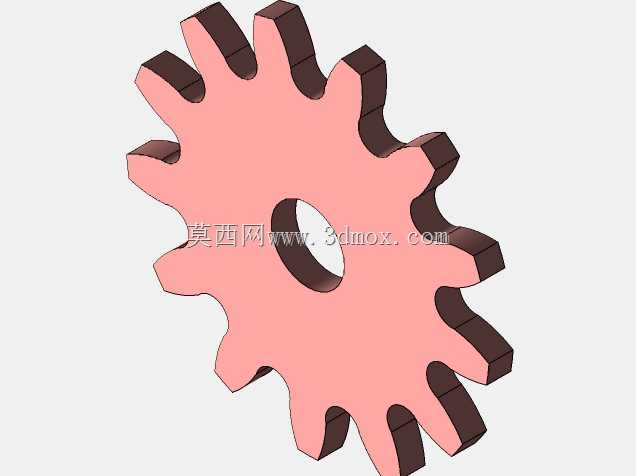

　　在车间产线布局、重型物料转运的场景里，板条链式输送结构的适配性远高于常规皮带输送，尤其是面对带锋利边缘的冲压件、高温注塑件、带油污的机加工零部件这类容易损伤皮带、造成皮带打滑跑偏的物料，这类输送结构的稳定性优势会被放大。从结构设计逻辑来看，这套板条链式输送的承载核心是环形排布的间隔板条，板条之间通过铰接链节串联成闭环承载面，驱动端采用减速齿轮搭配链轮的传动组合，动力输出端的扭矩通过链轮啮合传递到链节上，带动整圈板条做循环回转运动，避免了皮带传动容易出现的打滑、蠕变问题。

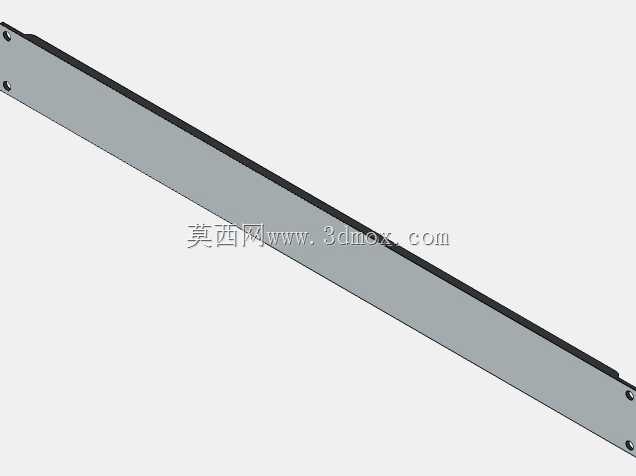

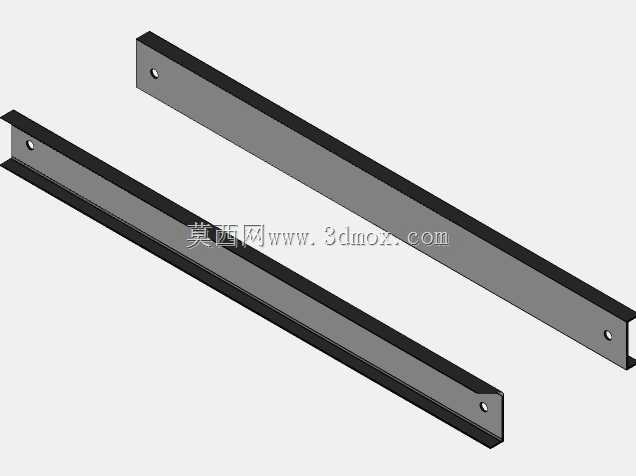

　　设计时首先要考虑的是承载边界，板条的厚度、链节的销轴直径需要匹配目标输送物料的单重与线载荷，比如针对电器装配线的轻载场景，板条可采用冲压薄钢板搭配小规格精密滚子链，安装时两侧机架的内侧间距要比板条总宽大出5-10mm的安装间隙，避免热胀冷缩或者链节磨损后出现板条卡滞；如果是用于铸造车间的高温铸件输送，板条需要选用耐热铸钢材质，链节的润滑结构要采用耐高温的固体润滑结构，避免润滑脂在高温下干结失效。

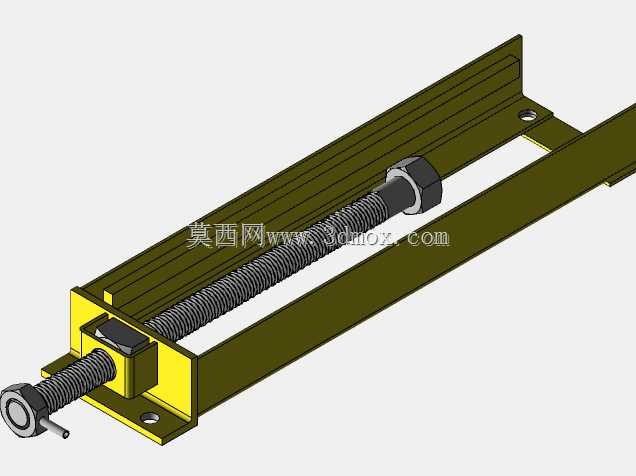

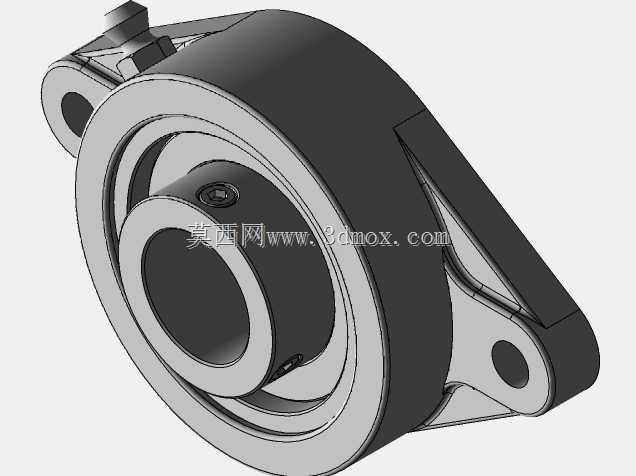

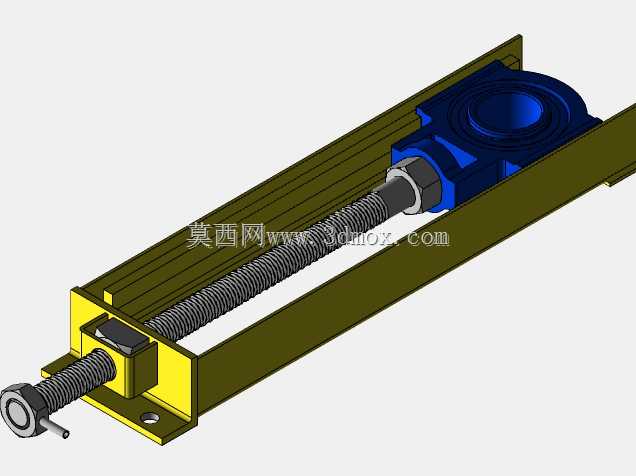

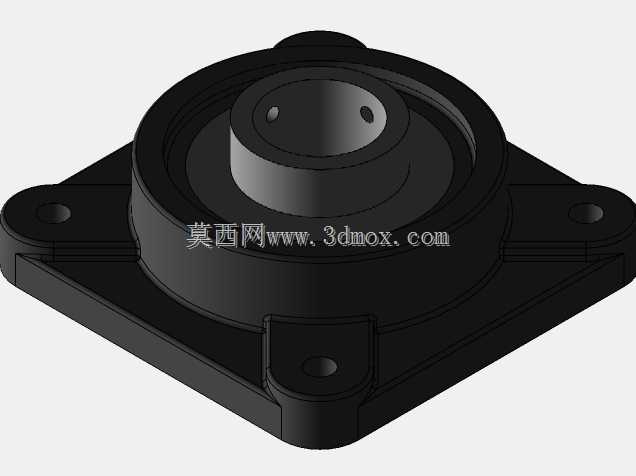

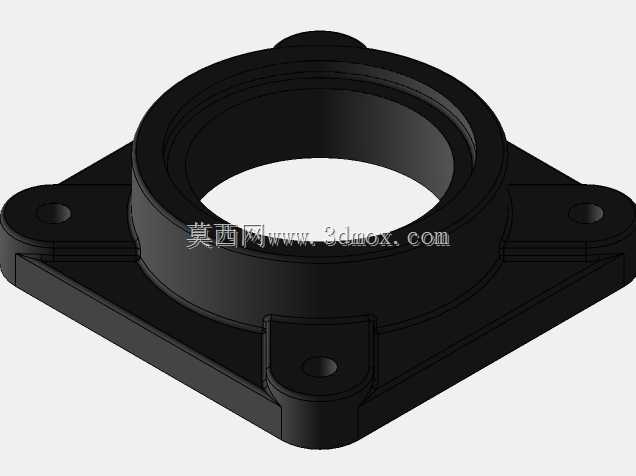

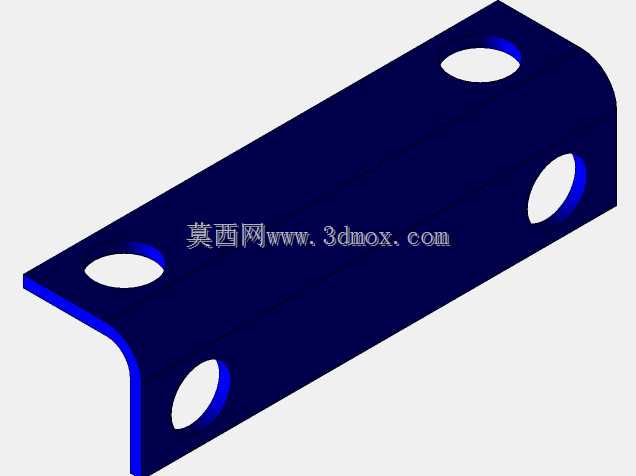

　　从安装边界来看，这套输送结构的驱动端轴承座采用侧装带座外球面轴承结构，也就是模型展示的核心安装部件，轴承座自带两个安装耳孔，可直接通过螺栓固定在两侧的输送机架侧板上，安装时要保证两端链轮的同轴度误差控制在0.2mm以内，避免链节运行时出现偏磨、跳齿的问题。张紧端通常设置在输送线的尾部，通过可调式轴承座调整链轮中心距，保证链节的垂度处于合理区间，垂度过大会造成运行时链节抖动、板条错位，垂度过小则会加剧链节与链轮的磨损，缩短使用寿命。

　　实际应用中，这类板条链式结构的输送面是刚性板条拼接而成，不存在皮带的凹陷变形问题，哪怕是底部带尖锐棱角的金属件、重量较大的整箱零部件，都可以稳定放置在板条面上输送，不会出现物料刺穿带面、带面压溃的问题。针对潮湿、多油污的作业环境，板条表面可以做镀锌或者喷塑防锈处理，链节采用镀镍处理，避免长期接触水汽、油污出现锈蚀卡滞；如果是用于食品加工场景的输送，板条还可以更换为食品级不锈钢材质，配合定期冲洗的清洁需求，不会像皮带那样藏污纳垢、滋生细菌。

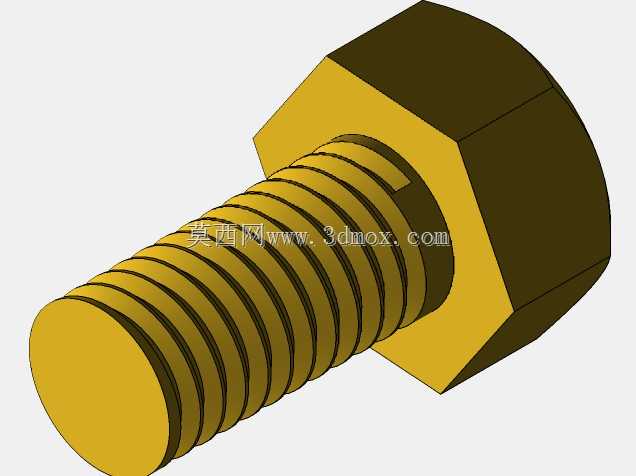

　　从传动匹配的角度，驱动电机的选型需要结合输送线长度、输送速度、物料总重来计算所需功率，减速齿轮的减速比要匹配链轮的齿数，保证输送线的运行速度处于0.1-0.5m/s的常用工业输送速度区间，速度过快容易造成物料移位掉落，速度过慢则会影响产线节拍。板条的间隔尺寸可以根据物料的底部尺寸调整，对于小尺寸零件，可以缩小板条间隙避免物料掉落，对于大尺寸的托盘类物料，可以适当加大板条宽度，降低整体结构的重量与制造成本。

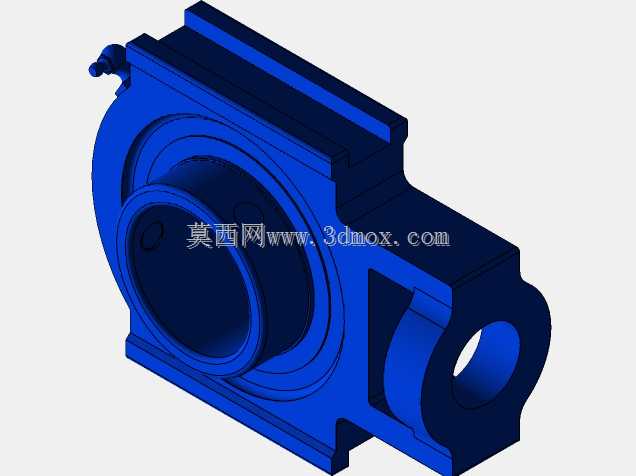

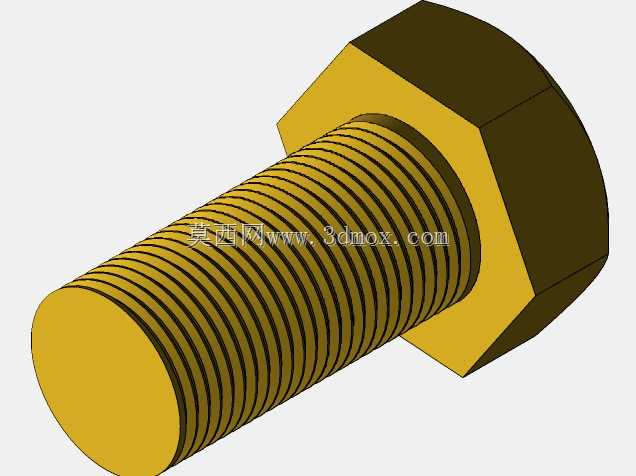

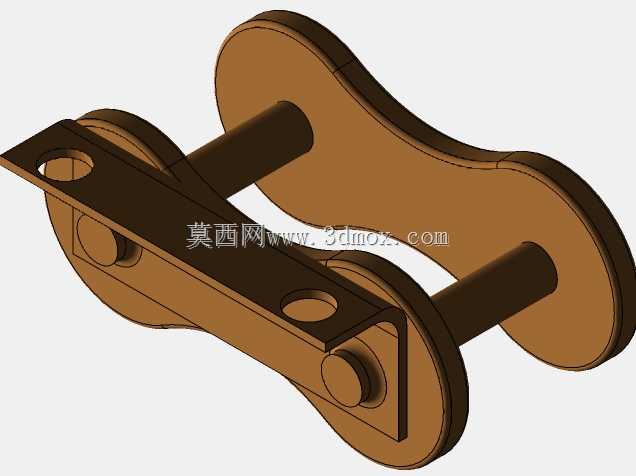

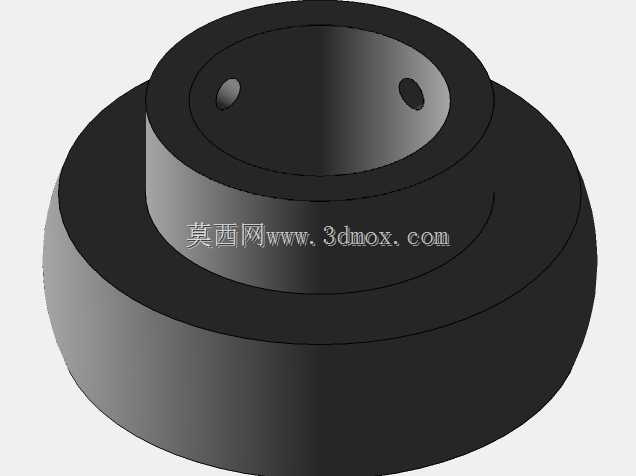

　　在三维建模过程中，需要重点还原链节与链轮的啮合关系、轴承座与机架的安装配合尺寸、板条与链节的连接结构，建模时要预留出安装调节余量，比如轴承座的安装孔要做成长圆孔，方便现场安装时调整张紧度；板条与链节的连接螺栓要留出足够的扳手操作空间，避免后期维护时无法拆装。这套结构的回转端采用带密封的外球面轴承，能够有效阻挡粉尘、油污进入轴承内部，延长轴承的维护周期，适合多粉尘、多油污的车间环境使用，不需要频繁拆解保养。
