带中间连接结构的输送机传动滚筒结构

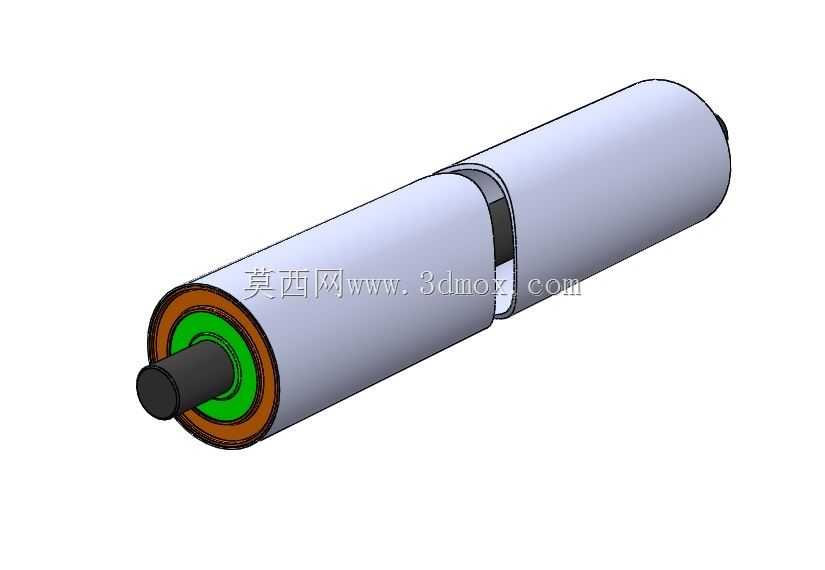

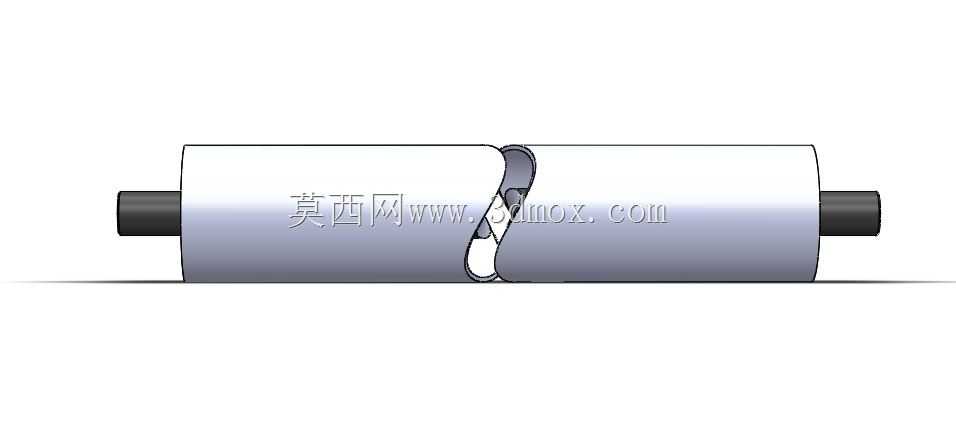

　　在散料输送、成件物料转运的各类生产场景里，皮带输送机的传动端与改向端，滚筒类部件始终是保障皮带平稳运行、传递摩擦牵引力的核心构件，本次拆解的这款分体对接式滚筒结构，正是针对中等载荷、中等带宽的平皮带输送场景做的适配设计。先从安装边界说起，该结构两端伸出的轴段为统一圆柱轴径，可直接适配市面上常见的UCP型带座外球面轴承安装位，轴伸长度预留了链轮或者联轴器的安装空间，不需要额外做轴端的二次加工就能直接对接减速电机输出端，安装时只要保证两端轴承座的同轴度误差控制在0.2mm以内，就能避免运行过程中皮带跑偏、轴承受力不均的问题。滚筒主体采用两段式筒皮对接结构，中间的咬合式连接设计，不是为了做伸缩调节，

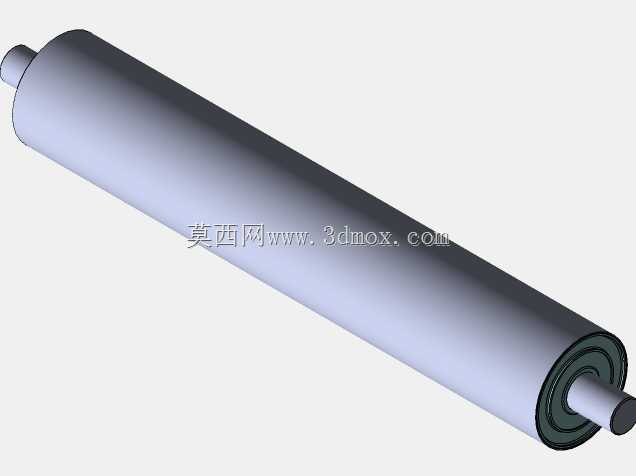

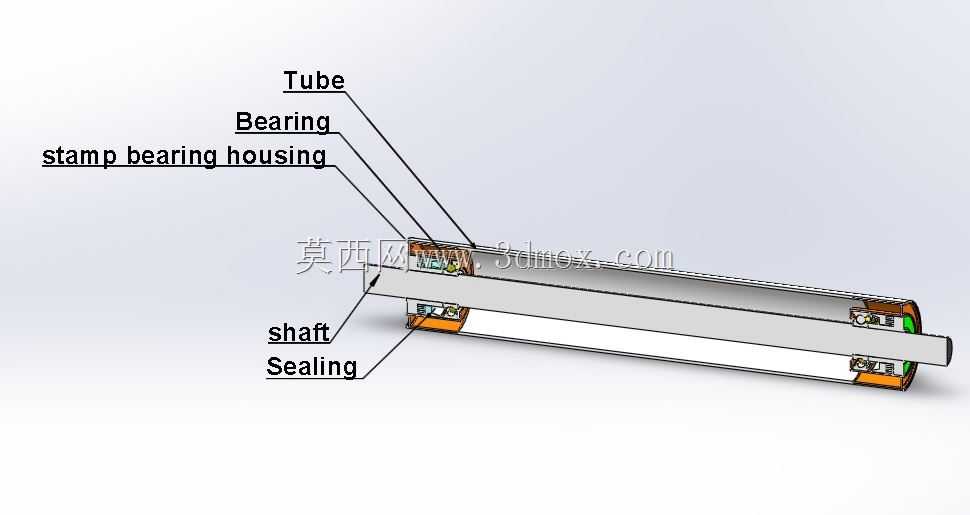

　　而是针对小批量加工场景降低筒皮卷制难度——整段长筒皮卷制时容易出现圆柱度超差、焊缝变形的问题，分成两段等长筒皮分别卷制、车削止口后再做咬合拼接，能把筒皮整体的圆跳动控制在0.3mm以内，有效减少皮带运行时的周期性跳动。筒皮表面没有做菱形胶面或者人字胶面的包覆，是因为这款结构本身定位为轻载输送场景，输送的物料多为成件包装箱、轻质注塑件这类对摩擦力要求不高的货品，光面筒皮配合适当的张紧力，就能传递足够的牵引力，同时光面结构不容易卡滞物料碎屑，日常清理维护的工作量比胶面滚筒低很多。从设计思路上看，两端的轴与筒皮端盖采用过盈配合加周向定位销的连接方式，没有采用焊接结构，是考虑到后期维护时如果轴段出现磨损，可以直接压出更换轴件，

　　不需要整体报废滚筒，降低备件更换成本；端盖与筒皮的连接采用圆周满焊结构，焊后做了去应力处理，避免长期受交变载荷出现焊缝开裂的问题。实际应用中，这类结构的滚筒适配的皮带宽度通常在500mm到800mm区间，输送线运行速度控制在1.2m/s以内，单根滚筒的额定承载能力在150kg每米长度范围内，完全能满足电子装配线、电商仓储分拣线、食品包装输送线这类场景的使用需求。很多设计人员在做这类滚筒建模时，容易忽略中间对接位置的过渡圆角处理，要是对接处存在尖锐棱角，运行过程中会持续刮蹭皮带的内层帆布，大幅缩短皮带的使用寿命，这款结构在对接咬合的位置做了R3的圆角过渡，装配后两段筒皮的对接面齐平度误差不超过0.1mm，不会出现刮蹭皮带的问题。另外，

　　两端轴段的根部做了退刀槽设计，方便轴承安装时能完全顶到轴肩定位面，不会出现轴承装不到位、运行时出现轴向窜动的问题；轴端的中心孔保留了B型中心孔结构，方便后期做动平衡校正时打表找正，出厂前只要做G6.3级的动平衡处理，高速运行时就不会出现明显的机架振动问题。要注意的是，这款结构不适合用于重载散料输送场景，比如矿石、煤炭这类大密度物料的输送线，还是需要采用整体厚壁筒皮、铸焊结构的重型滚筒，这款分体结构的筒皮壁厚为3mm，针对轻载场景做了壁厚优化，在保证结构强度的前提下尽可能降低了滚筒自身重量，减少减速电机的启动负载，也降低了轴承的静载荷压力。在做整机布局设计时，这类滚筒作为主动轮使用时，要尽量布置在输送线的出料端，让皮带的紧边处于滚筒下方，增大包角提升传动效率；作为改向轮使用时，要注意调整相邻托辊的间距，避免皮带在滚筒入口处出现折角过大的问题，减少皮带的弯折疲劳损伤。建模过程中，所有配合面的尺寸公差都按照IT7级精度做了预留，加工时不需要额外调整尺寸就能满足装配要求，对接位置的咬合结构做了1mm的装配间隙，方便现场安装时对位拼接，不会因为加工误差出现装不上的问题。
