便携式链锯原木开料加工设备结构

　　这套链锯轧机结构主要面向林区零散原木加工、小型家具作坊备料、户外施工现场木料裁切这类场景，区别于固定厂区的大型带锯生产线，它不需要浇筑固定地基，可随作业点转移，适配没有固定供电线路、作业点位分散的野外木料加工需求，单人或双人配合即可完成原木到规格材的锯切作业，能省去原木长距离转运到集中加工厂的成本，尤其适配山地林场、乡村自建房施工、小型木作工坊这类对加工灵活性要求高的场景。从实际作业逻辑来看，设备核心功能是完成原木的纵向剖切开料，将采伐后的整根原木沿长度方向锯切成不同厚度的板材、方料，产出的木料可直接用于家具构件加工、建筑木方制备、农用设施搭建等场景。设备的切削执行端采用链锯切削结构，相比圆盘锯，链锯的切削行程不受锯片直径限制，

　　可适配更大直径的原木加工，切削过程中锯链沿导板持续循环运动，齿尖切入木材纤维完成切削，切削阻力相对更小，同等动力输入下能处理硬度更高的硬木原料。整套设备的机架采用型材拼接的框架式结构，横向设置的两根平行导轨作为链锯单元的行进导向，链锯总成通过滑动支座安装在导轨上，作业时可沿导轨平稳推进，保证锯切面的直线度，避免人工手持链锯作业时容易出现的切面歪斜、厚度不均问题。导轨的长度根据常规加工原木的长度设定，可覆盖多数民用建筑、家具加工常用的原木长度规格，框架底部预留了原木装夹的空间，作业时可通过配套的压紧构件将原木固定在框架下方的加工位，防止锯切过程中原木滚动移位，影响加工精度甚至引发安全隐患。从设计思路层面，

　　这套结构优先平衡了便携性与加工稳定性，没有采用固定式锯机的厚重铸铁机身，而是选用轻量化的高强度型材搭建机架，拆分后可通过普通货运车辆甚至农用三轮车转运，到达作业点后可快速组装调试，不需要复杂的校准流程。链锯单元的握持位置保留了手持操作的结构特征，同时在滑动支座上设置了锁止结构，既可以沿导轨匀速推进完成长料锯切，也可以临时解锁后取下链锯单元，完成短料、异形料的手持裁切作业，兼顾了固定工位的高精度加工和零散作业的灵活性。设备的动力端与链锯切削端直连，传动路径短，动力损耗小，作业时可根据加工木材的硬度调整进给速度，遇到硬木节疤时可适当降低推进速度，避免锯链卡滞或崩齿。从安装边界来看，整套设备组装完成后，横向占用空间与加工原木长度匹配，

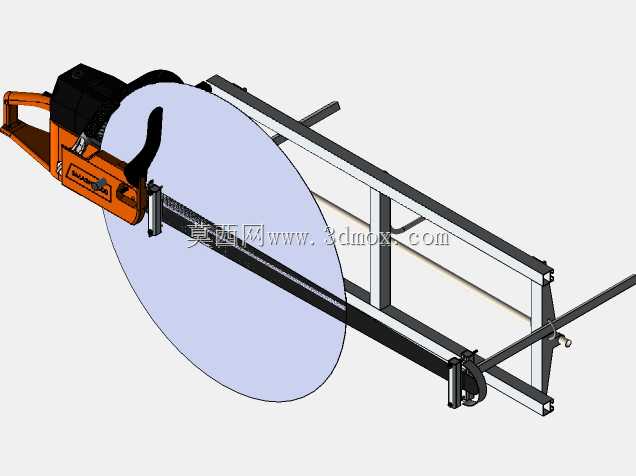

　　纵向宽度略大于链锯导板的有效切削长度，作业时只需要在设备两端预留少量操作空间即可，不需要大面积的厂房作业面，甚至可在林间空地、乡村院坝这类平整场地上直接架设使用。机架的高度设置符合人体工程学操作区间，操作人员站立即可完成进给操作，不需要长期弯腰作业，降低长时间作业的疲劳感。锯切过程中产生的木屑可直接通过机架下方的空隙落到地面，不需要设置复杂的排屑通道，野外作业时可自然散落，车间内作业时可在下方铺设收集垫统一清理。结构上对链锯的行进导轨做了平行度校准设计，滑动支座与导轨的配合间隙可通过侧边的调节螺钉调整，长期使用出现磨损后可快速调整间隙，保证锯切过程中链锯单元不会出现晃动，保证锯切精度。链锯导板的安装位置与导轨平面保持垂直，确保锯出的板材两个面保持平行，不需要后续二次刨平修正，减少后续加工的工作量。原木装夹位的中心高度与链锯导板的切削区间匹配，可适配不同直径的原木装夹，小直径的枝桠材到常规直径的商用原木都可稳定装夹加工，不需要额外更换装夹配件。这套结构的三维建模完整还原了各部件的装配关系，链锯单元的手柄、动力壳体、锯链、导板，机架的型材框架、滑动导轨、连接紧固件、端部限位结构都做了等比例还原，可直接用于设备的结构优化、作业仿真模拟，也可作为小型便携锯机研发的结构参考，帮助设计人员快速验证机架刚度、进给行程、切削范围等核心参数，减少样机试制过程中的反复修改成本。
