无外螺纹快插式黄铜气路连接接头

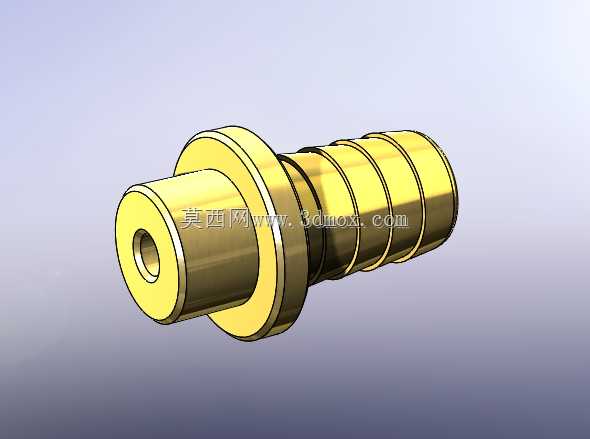

　　这款无螺纹黄铜接头主要面向低压气动回路、小型流体输送管路的快装场景设计，在小型自动化设备的气路排布、实验室气路终端连接、民用净水设备的管路接驳场景中都能见到这类结构的应用。区别于常规带外螺纹的拧入式接头，这款接头采用光轴插接配合法兰限位的结构，安装端不需要加工内螺纹，直接插入对应规格的预制光孔即可，配合O型密封圈就能实现端面与径向的双重密封，大幅降低了安装端的机加工要求，尤其适合薄壁安装板、塑料壳体这类不适合加工螺纹的安装基面。从结构设计来看，接头整体采用铅黄铜一体车削加工成型，没有拼接焊缝，材料本身的自润滑特性让插接过程更顺畅，同时黄铜的耐腐蚀性可以适配压缩空气、常温清水、低压惰性气体等多种介质，

　　不会像普通碳钢接头那样在潮湿工况下快速锈蚀卡滞。接头左侧的插接端做了微小的导入倒角，端部内孔做了去毛刺处理，避免安装时割伤配套的密封圈，也不会在介质流通时产生尖锐的紊流噪音；中间的凸缘法兰是安装定位的核心基准，法兰厚度控制在3mm左右，既保证了安装压紧时的结构强度，不会因为拧紧压帽导致法兰变形，也不会过度占用安装空间，法兰端面的粗糙度控制在Ra1.6以内，能和密封垫片充分贴合，避免端面渗漏。接头右侧的宝塔段设计了四道环形倒刺，每道倒刺的倾角都经过优化，插入软管时倒刺不会过度刮伤软管内壁，拔插时倒刺又能牢牢卡住软管内层，配合喉箍紧固之后可以承受1MPa以内的工作压力不会脱管，相邻倒刺之间的退刀槽做了圆弧过渡，

　　避免应力集中导致的接头断裂，即使在管路存在小幅振动的工况下，也不会在槽位产生疲劳裂纹。从安装边界来看，这款接头的最大外径集中在中间法兰位置，安装时只需要在安装板上加工比左侧插接端大0.1mm的光孔，从一侧插入接头后在法兰背面加装平垫和弹性卡圈就能完成轴向固定，不需要在安装板两侧预留拧螺纹的操作空间，对于内部空间紧凑的小型设备来说，这种安装方式比螺纹接头节省至少30%的安装操作空间。在实际选型应用中，这类无螺纹接头常被用在设备内部的气路分支节点，因为不需要攻丝，装配工人不需要携带丝锥、扳手等工具，只需要一把卡簧钳就能完成安装，单节点的装配时间比螺纹接头缩短一半以上，同时也避免了螺纹安装时缠生料带、涂密封胶导致的管路污染问题，

　　对于食品级、洁净度要求较高的气路场景来说，这种结构的接头更适配洁净安装的要求。接头的内孔通径做了等径设计，从左端入口到右端出口没有通径突变，介质流通时的压力损失比带缩径的螺纹接头低15%左右，在长距离气路输送场景下可以有效降低气源的功率损耗。设计阶段特意取消了外螺纹结构，也规避了螺纹加工时的同轴度误差问题，整个接头的所有回转面都采用一次装夹车削完成，插接端和宝塔段的同轴度可以控制在0.02mm以内，安装后不会出现管路偏斜的问题，也减少了因为接头同轴度差导致的软管长期扭曲开裂的隐患。黄铜材质的接头还具备良好的塑性，在遇到意外的管路磕碰时，不会像硬质塑料接头那样直接碎裂，只会产生轻微的塑性变形，依然能保持密封性能，降低了设备运行过程中的接头泄漏故障概率。在日常维护场景中，这类接头的拆卸也更便捷，只需要拆下卡圈就能把接头从安装孔中推出，不需要像螺纹接头那样旋转多圈才能拆下，对于需要频繁更换管路布局的试验设备来说，这种快装结构的维护效率优势十分明显。
