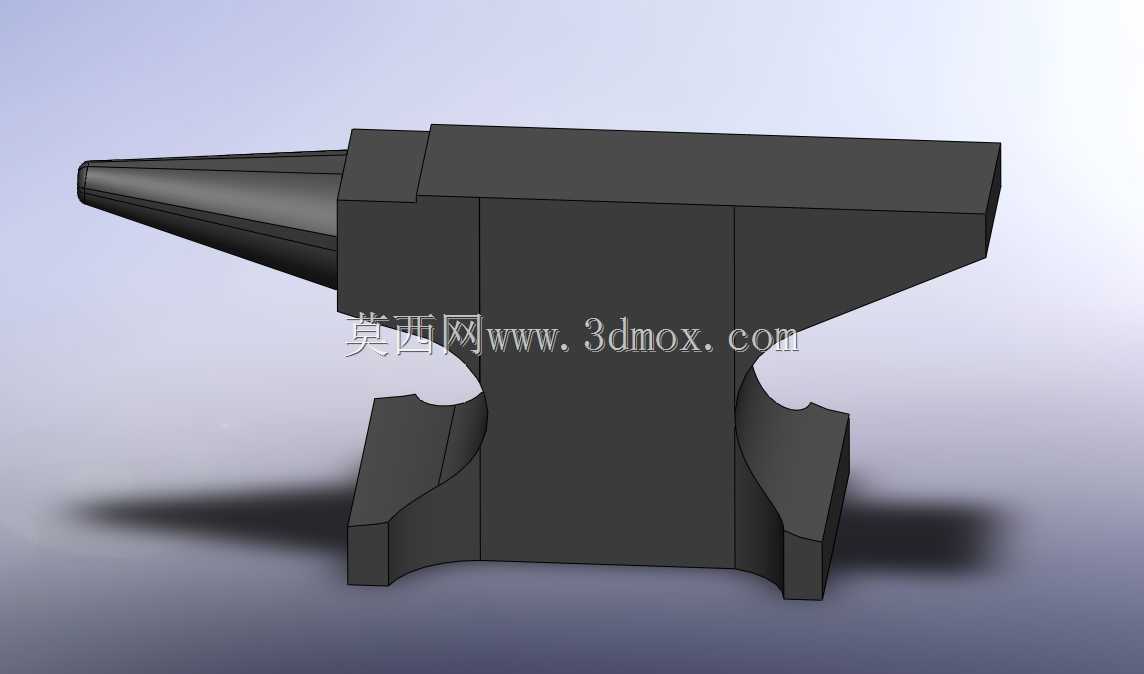

手工锻造作业用单角式铁砧结构设计

　　在手工金属锻造、小型五金件修配、首饰打金以及户外简易金属加工场景中，铁砧是承担工件承托、塑形基准的核心工装部件，区别于大型工业锻压设备配套的重型砧座，这类小型单角铁砧更适配小批量、高精度的手工锻打作业，能够覆盖从扁铁弯折、尖锥锻打、平面校直到局部冲孔的多类工序需求。从功能结构来看，该铁砧采用经典的单尖角加平面工作台的布局，左侧延伸的锥形尖角段主要用于弯制环形工件、锻打带弧度的金属构件，比如铁环、弯钩类零件，作业时可将加热后的金属坯料贴靠在锥面不同直径位置，匹配不同曲率的弯折需求，避免直角弯折造成的应力集中或形变不均；中间的平整顶面作为主要的锻打工作面，平面度控制在较高精度范围，满足金属坯料的校平、冲裁、平面锻打需求，

　　顶面边缘做了小半径倒角处理，避免长期锤击造成边缘崩裂，同时也能防止工件在放置时被锐边划伤。铁砧两侧的弧形缺口是专门设计的折弯让位结构，可将扁铁、圆钢类坯料卡在缺口位置完成直角或特定角度的弯折作业，缺口的圆弧过渡能够避免弯折处出现过度的应力集中，减少工件弯折断裂的概率。底部的两个支撑脚采用外扩式结构，增大与安装台面的接触面积，安装时可通过螺栓穿过支撑脚的预留孔位将铁砧固定在实木工作台或者钢制基座上，保证锤击作业时砧座不会发生位移或弹跳，安装边界需要预留至少两倍于砧座底面的操作空间，方便操作人员在多个角度完成工件翻转、锻打动作。设计过程中优先考虑了作业时的受力传递路径，锤击产生的冲击力会从顶面沿着砧身的实心结构垂直传导至底部支撑，

　　整体采用等强度的变截面结构，尖角段从根部到尖端逐步收窄，既保证尖角根部的结构强度能够承受反复锤击，也避免尖端过于厚重造成材料浪费，砧身中部做了局部的内凹收腰设计，在不降低整体结构刚性的前提下减轻了整体重量，方便小型工坊或者移动作业场景下的搬运与安装。实际使用中，这类铁砧的工作面需要经过淬火处理提升表面硬度，避免长期锤击出现凹陷变形，安装时通常会在砧座底部垫上一层硬质橡胶或者厚木板，起到一定的缓冲作用，减少锤击产生的噪音传导，同时也能避免刚性接触造成的砧座底面磨损。针对不同的作业场景，该铁砧的尖角段可适配不同规格的环形件弯制作业，平面工作台可配合不同的冲子、錾子完成冲孔、切割、刻印等工序，

　　两侧的弧形缺口可支持直径6mm到20mm的圆钢、厚度1mm到8mm的扁铁弯折作业，能够覆盖绝大多数小型手工锻造、五金维修的工序需求，相比双角铁砧，单角结构的砧座平面工作区域更大，更适合以平面锻打、校直作业为主，偶尔需要弯制弧形工件的作业场景。
