精密手动小型台虎钳夹持工装结构

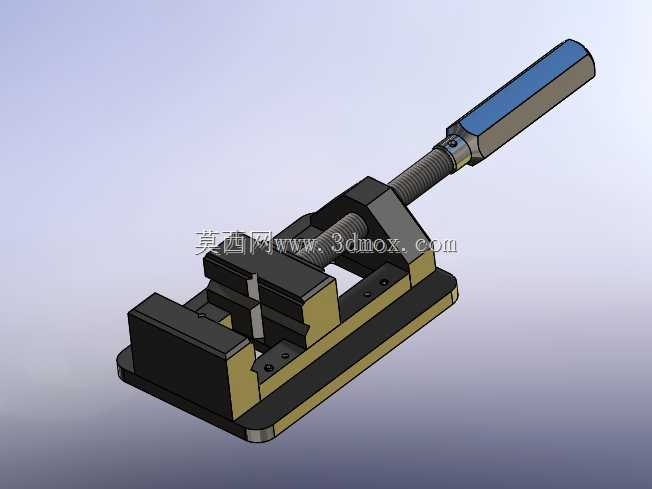

　　这款小型手动虎钳的结构设计，完全围绕小尺寸工件的精密装夹需求展开，在精密装配、小件钳工修配、小型试样打磨、电子元器件引脚修整、精密零件去毛刺等场景下，能够提供稳定的夹持力，避免工件在加工过程中出现位移、翘曲问题。从结构布局来看，整体采用底座固定式设计，底部的平直安装面预留了两组对称的安装孔位，可直接通过螺栓固定在工作台面、治具基板或者小型加工设备的工作平台上，安装边界的孔位间距适配常规小型工装的安装孔系，不需要额外加工转接板即可完成装夹固定，安装后整体的高度控制在较低区间，操作时的力臂更短，夹持稳定性更好。

　　夹持机构采用固定钳身与活动钳身配合的经典结构，两个钳口的夹持面做了平行度公差控制，在全行程开合范围内，钳口的平行度偏差控制在0.02mm以内，避免装夹薄壁小件时出现夹偏、夹伤工件表面的问题；钳口表面设计了细密的防滑齿纹，齿纹的深度控制在0.3mm，既能够提供足够的静摩擦力防止工件滑脱，又不会在软质工件表面留下过深的夹痕，针对铜件、铝件、塑料件等软质材质工件，也可以在钳口表面加装铜质或者尼龙材质的保护垫片，进一步降低装夹损伤的概率。

　　进给机构采用梯形螺纹传动结构，丝杆的导程设计为2mm，转动手柄时活动钳身的进给速度平稳，不会出现窜动问题，梯形螺纹的自锁性能优异，当夹持力达到设定值后，即使受到加工过程中的振动载荷，钳身也不会出现松脱、退夹的问题，不需要额外加装锁紧机构即可保持夹持力稳定。手柄部分采用加长力臂设计，外层包覆防滑握持层，操作人员施加较小的握力即可获得足够的夹持扭矩，针对尺寸在60mm以内的小型工件，最大夹持力可达到800N，完全覆盖小件打磨、修配、钻孔、攻丝等轻加工场景的装夹需求。

　　从设计思路上，这款虎钳在结构上做了轻量化优化，整体主体结构采用优质碳素钢材质，钳口部分做了淬火处理，表面硬度达到HRC45-50，耐磨性能优异，长期使用后钳口的磨损量极小，能够长期保持夹持精度；活动钳身与底座的配合面采用燕尾槽导向结构，导向间隙经过精密配磨，活动钳身移动过程中无卡顿、无偏摆，进给过程的直线度偏差控制在0.015mm以内，保证装夹后工件的定位精度。整体开合行程覆盖0-65mm的夹持范围，能够适配绝大多数小型零件的装夹尺寸，不管是方形、圆形还是异形小零件，都可以通过调整钳口位置实现稳定装夹，圆形工件装夹时，钳口的V型定位结构（适配小型圆柱件）能够自动对中，不需要反复找正即可保证工件的装夹同轴度。

　　在实际使用场景中，这类小型虎钳除了常规钳工工位使用外，还可以搭配小型台钻、迷你铣床、试样抛光机等设备使用，作为设备的配套夹持工装，完成小零件的钻孔、铣削、抛光等工序的工件固定；在电子维修场景下，也可以用来夹持电路板、小型接插件等零件，完成焊接、引脚修整、元件更换等操作，不会因为夹持力过大损坏电路板基材。整体结构没有多余的复杂零部件，日常维护只需要定期在丝杆和导向燕尾槽位置涂抹少量润滑脂，即可保证长期操作顺畅，不会出现卡滞问题；所有外露的金属表面都做了发黑防锈处理，在车间多尘、潮湿的环境下使用也不容易出现锈蚀问题，使用寿命更长。

　　从安装尺寸边界来看，底座的整体长宽尺寸控制在120mm*70mm区间，占用工作台面的面积极小，即使是空间紧凑的小型工作台、家用DIY工位也可以轻松布置，不会占用过多操作空间；整体重量控制在1.2kg左右，既保证了足够的结构刚性，又不会过于笨重，需要移动工位时可以单人轻松搬运，不需要借助吊装设备。钳身的所有棱角位置都做了R1.5的圆角倒钝处理，操作过程中不会划伤操作人员的手部，符合工装设计的安全规范；丝杆的端部做了限位结构，活动钳身进给至最大行程位置时不会从底座上脱出，避免操作过程中零件脱落丢失或者砸伤操作人员。
