定制磁性联轴器用多孔磁铁安装支架

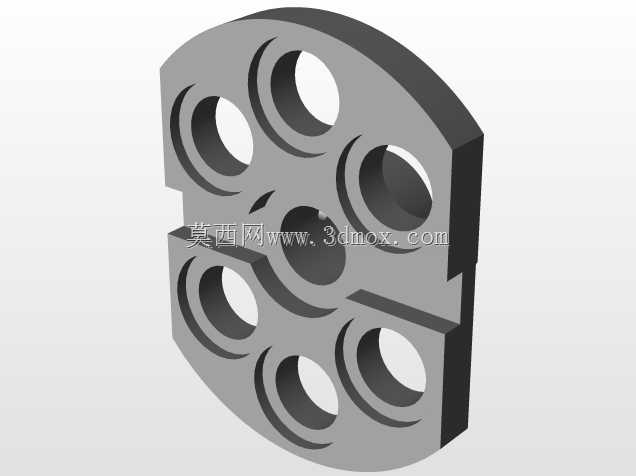

　　在非接触式磁力传动的设备场景中，这类磁铁支架是磁耦合组件的核心承载结构件，主要应用于需要动密封、无接触扭矩传递的工况，比如洁净流体输送泵、真空腔体内部传动机构、化工耐腐蚀输送设备等场景，能够替代传统接触式机械密封结构，彻底解决传动部位的泄漏、磨损问题，避免密封件老化带来的介质渗漏风险，尤其适合输送有毒、有害、高洁净要求的流体介质的传动环节。从结构设计来看，该支架采用半圆弧端的扁平块状基体，整体为对称式布局，基体上均匀分布七个阶梯式通孔，每个孔位都设置了沉台结构，用于嵌入圆柱形永磁体，沉台的深度与磁体的轴向长度匹配，能够保证磁体安装后端面与支架表面齐平，既可以避免磁体突出发生磕碰，也能保证磁耦合端面的气隙均匀，保障扭矩传递的稳定性。

　　支架一侧开设的开口卡槽结构，是为了适配传动轴的安装定位，卡槽的宽度与配套传动轴的安装轴径匹配，安装时可以直接卡入轴端的定位台，不需要从轴端穿套，能够大幅提升装配效率，尤其适合已经完成其他部件装配的轴系加装磁耦合结构的场景。设计过程中，首先要匹配磁耦合传动所需的磁体排布极数，七个孔位的排布是根据所需传递的额定扭矩计算得出，孔位的中心距经过严格核算，保证相邻磁体的极性排布合理，既不会出现磁体间的磁场干涉抵消，也能保证与对面耦合端的磁体形成稳定的吸合传动扭矩，孔位的排布角度经过优化，在传动过程中不会出现扭矩死点，保证传动过程的平顺性。基体的厚度方向尺寸需要兼顾结构强度与磁路要求，厚度过薄会导致支架在磁体吸合力的作用下发生形变，

　　导致气隙不均甚至磁体脱落，厚度过厚则会增大整体转动惯量，提升传动过程的能耗，同时也会占用过多的安装空间。支架的外轮廓采用半圆弧加直边的设计，直边部分用于安装时的周向定位，能够与配套的定位槽配合，防止支架在传递扭矩时与传动轴发生相对转动，半圆弧的轮廓则是为了适配圆形的耦合腔体，在有限的腔体直径内最大化排布磁体，提升扭矩传递密度。从安装边界来看，该支架的整体外圆直径需要小于耦合腔体的内径，预留0.2-0.5mm的装配间隙，避免转动过程中与腔体内壁发生剐蹭，支架的轴向总厚度需要匹配腔体内部的安装空间，保证两端耦合支架之间的气隙控制在设计值范围内，通常气隙设置在1-3mm之间，气隙过大会导致传递扭矩大幅下降，气隙过小则容易因为加工、

　　装配误差导致两端支架发生剐蹭。每个磁体安装孔的公差采用H7级精度，既能够保证磁体顺利压入，也能避免磁体安装后出现松动，压入后可以通过点胶或者加装端盖的方式进一步固定，防止高速转动时磁体受离心力作用脱出。卡槽的定位面需要进行精加工，保证与轴端定位面的贴合度，避免传动过程中出现冲击载荷导致支架变形。这类支架通常采用非导磁的金属材料加工，比如铝合金或者奥氏体不锈钢，既能够保证足够的结构强度，也不会对磁体的磁场造成屏蔽，保证磁耦合的传动效率，表面可以做阳极氧化或者钝化处理，提升耐腐蚀性能，适配不同的工况环境。在实际应用中，这类支架的加工精度直接影响磁耦合组件的传动性能，孔位的位置度误差需要控制在0.05mm以内，否则会导致磁体对位偏差，出现传动扭矩波动、噪音增大的问题，平面度误差控制在0.02mm以内，保证两端面的平行度，确保气隙均匀。设计时还需要考虑动平衡性能，对称式的孔位排布本身已经具备较好的动平衡基础，对于高转速应用场景，还可以在支架上预留动平衡去重槽，方便装配完成后进行动平衡校正，降低高速转动时的振动。
