工业框架用8020欧标槽铝型材轨道

　　做非标设备机架这么多年，8020规格的铝型材轨道基本是中型承载框架的首选型材，很多人刚接触型材选型的时候容易把它和2020、4040的小规格型材搞混，实际上这款型材的截面尺寸、槽口参数、承载能力都是针对中等负载的设备外框、线性滑动轨道、物料承托支架场景设计的。先从实际应用场景说，这类型材最常出现在自动化生产线的侧边走线架、小型输送线的侧边导向轨道、设备检修平台的护栏框架、实验室工作台的支撑立柱搭配横向滑轨，还有不少做定制化工装夹具的工程师会用它做滑动模组的安装基座，因为它的槽口是标准欧标T型槽，配套的T型螺栓、法兰螺母、角件、端盖都是通用件，不需要单独开模做连接件，现场装配的时候只需要内六角扳手就能完成整架拼接，比焊接方管的效率高太多，后期改型的时候只需要松掉螺栓就能调整位置，不会像焊接架那样切割完就没法改动。

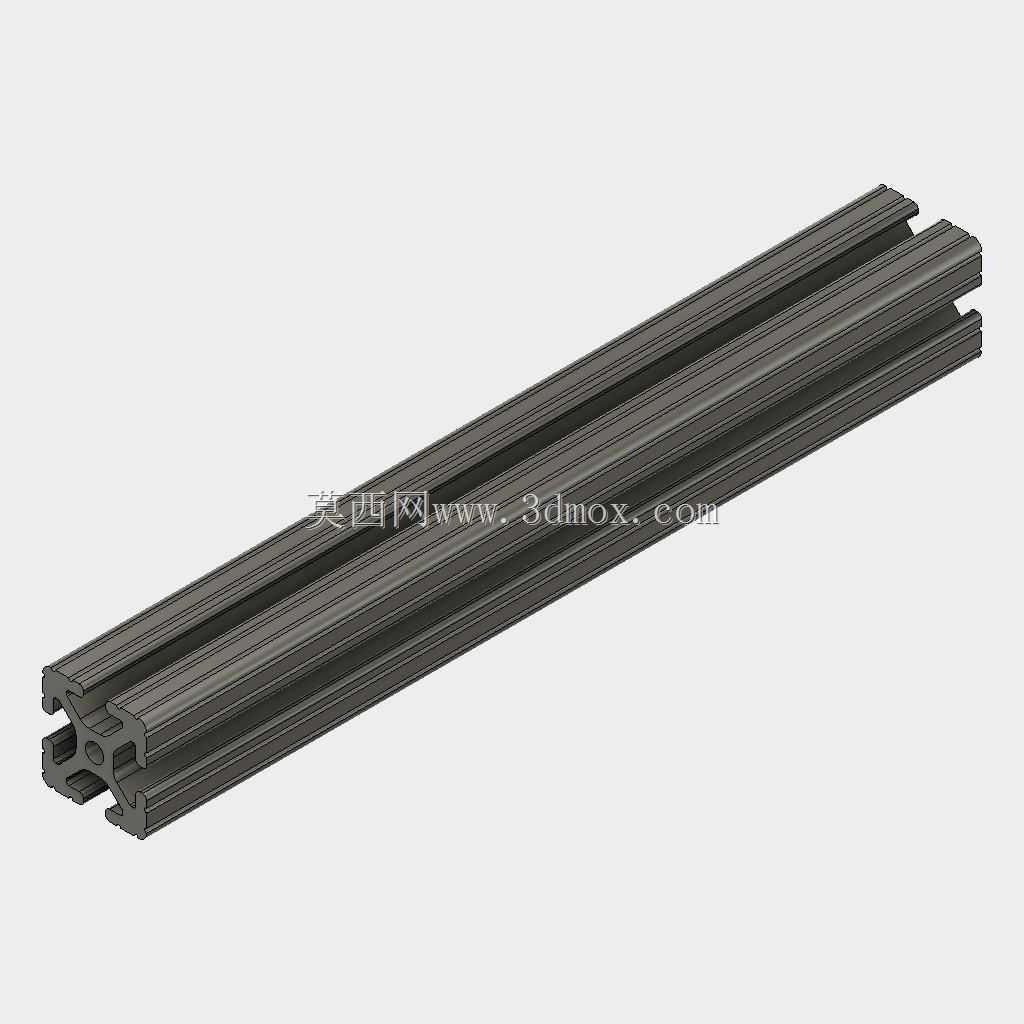

　　从功能特性上看，这款型材的截面是多腔室结构，不是实心铝棒挤出来的，四个方向都开有标准宽度的T型槽，槽口的尺寸刚好适配M6的T型螺栓，槽底的宽度能容纳螺母的六角边，拧紧的时候螺母不会跟着转，不需要在型材内部提前攻丝，这也是铝型材比钢材机架方便的核心点。型材的壁厚是针对中型负载设计的，单根1米长的型材两端简支的情况下，中间静态承载能到八十公斤以上，不会出现明显的下挠，要是做滑动轨道用的话，配合对应的滑块或者滑轮，运行的时候型材的直线度能控制在每米0.2毫米以内，完全满足普通工装、物料架的滑动精度要求，要是对精度要求更高的话，可以在安装的时候靠加工中心的靠表打表调直，再用螺栓锁紧，精度还能再提一个等级。

　　设计思路上，这款型材的截面筋位分布是经过力学优化的，中间的十字加强筋把整个型材截面分成四个独立的腔室，既减轻了整体重量，又保证了各个方向的抗弯、抗扭强度，不会因为单侧受力就出现型材变形的情况。四个角的位置做了圆角过渡，不是尖锐的直角，搬运和装配的时候不会划手，也不会因为应力集中出现型材开裂的问题。槽口的边缘做了微小的倒角，T型螺栓塞进去的时候不会卡滞，装配的时候能顺着槽道滑到指定位置，不需要从型材端部一点点穿进去，尤其是长型材装配的时候，这个倒角设计能省不少现场安装的时间。另外型材的表面是阳极氧化处理的，氧化膜厚度在10微米左右，日常使用的时候不会生锈，也不容易被普通的酸碱溶剂腐蚀，车间环境下用个五六年表面都不会出现明显的氧化斑，比刷漆的方管维护成本低很多。

　　说下尺寸和安装边界的问题，这款型材的截面公称尺寸是80毫米×20毫米，也就是行业里常说的8020规格，实际生产出来的截面尺寸公差控制在正负0.2毫米以内，拼接的时候相邻两根型材的接缝不会出现明显的台阶。T型槽的槽口宽度是6毫米，槽深是6.2毫米，配套的连接件必须用欧标20系列的配件，不能用国标型材的配件，不然会出现螺栓卡不进去或者锁紧力不够的问题。安装的时候如果是做固定框架，型材的切割长度公差要控制在正负0.1毫米以内，端面要和型材长度方向垂直，不然角件连接的时候会出现缝隙，整架的垂直度和平整度都会受影响。如果是做滑动轨道用，两根平行安装的型材之间的平行度要控制在每米0.1毫米以内，安装面的平面度不能超过0.2毫米，不然滑块滑动的时候会出现卡顿、磨损加快的问题。另外要注意，这款型材虽然承载能力不错，但不能用在重型冲压设备的机架上，那种大冲击负载的场景还是要用钢板焊接机架，铝型材的抗冲击能力还是比不上钢材，选型的时候不能光看静态承载，还要考虑设备运行时候的动载荷、振动频率，要是振动大的场景，连接螺栓要加防松垫圈，不然长时间运行螺栓会松脱，框架会出现晃动。

　　实际建模的时候，要注意把槽口的细节、筋位的圆角、端面的倒角都做出来，不能只拉个长方体加几个槽就完事，因为后续出工程图、做装配干涉检查的时候，这些细节会直接影响配件的装配模拟，要是槽口尺寸画错了，选的T型螺栓就会和槽壁干涉，现场装的时候就会出问题。还有型材的端部连接孔，要是需要装端盖或者脚轮的话，要在端面的中心位置预留攻丝孔，孔的深度要根据端盖的螺丝长度来定，一般攻深10毫米就够，不要钻太深，不然会钻穿型材的腔室，影响型材的结构强度。
