适配Nema17步进电机Y轴管道冷却导风结构

　　在桌面级FDM3D打印设备的长时间连续作业场景中，X/Y轴运动端搭载的42系列（即Nema17规格）步进电机，因持续往复运动、驱动电流持续输出产生的积热问题，一直是影响设备运行稳定性、电机输出扭矩保持率的核心因素之一。常规的开放式散热方案仅依靠电机外壳自然对流散热，在封闭机箱、夏季高温环境或者长时间高加速度打印工况下，电机外壳温度往往会攀升至70摄氏度以上，不仅会造成电机内部永磁体退磁风险、缩短电机使用寿命，还会因电机与安装支架的热传导，导致临近的同步带、线性导轨润滑脂加速老化，间接影响运动精度。这款Y轴管道导风冷却结构，正是针对该类工况痛点开发的定向散热配套部件，区别于常规的轴流风扇直吹方案，它采用封闭式风道设计，能够将冷却气流精准导向电机外壳的核心发热区域，避免气流在开放空间散逸，大幅提升冷却气流的利用效率。

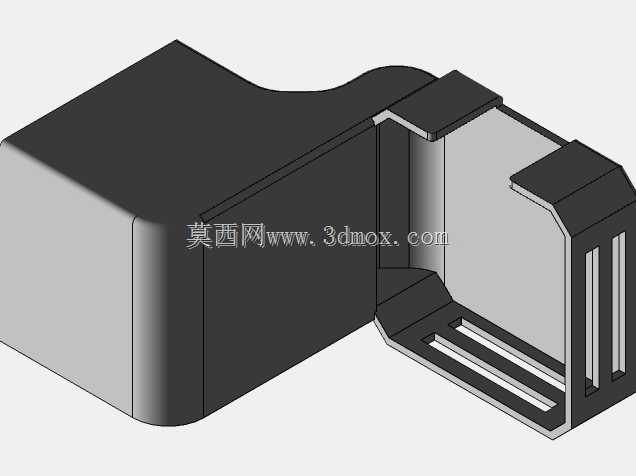

　　从结构设计逻辑来看，整个部件采用一体化的卡扣式安装思路，没有额外的螺丝固定点位，安装时仅需对准Nema17步进电机的安装端面卡扣位，顺着电机出线侧的结构边界推入即可完成固定，全程不需要拆卸电机原有安装螺丝，也不需要在设备原有钣金或者型材支架上额外打孔，适配性极强。整个风道的流道截面经过渐变处理，进风端采用适配常规40mm轴流风扇的方形接口，能够直接卡接市面上通用的4010、4020规格散热风扇，流道从进风端到出风端逐步收窄，根据伯努利原理提升出风口的气流流速，同时出风端的导流槽特意对准电机定子对应的外壳区域，也就是电机发热最集中的中段位置，避免气流吹向电机输出轴端的联轴器或者同步轮，防止气流带起的细微粉尘附着在传动部件上造成异常磨损。

　　从安装边界尺寸来看，整个结构在电机轴向的伸出长度控制在28mm以内，不会超出常规3D打印机Y轴运动的行程边界，不会和设备的龙门框架、拖链或者限位开关产生运动干涉；风道侧面特意预留了电机出线的避让槽，深度和宽度完全适配Nema17电机常用的4芯杜邦线出线方向，不会挤压线材造成绝缘层破损；风道下部的导流支脚采用等距开槽设计，一方面能够引导部分气流向下吹扫电机安装面与型材支架的连接缝隙，带走连接部位传导的热量，另一方面开槽结构能够减少整个部件的打印耗材用量，同时降低部件自身重量，减少Y轴运动端的额外负载，避免增加步进电机的驱动负担。

　　在实际应用场景中，除了桌面级3D打印机的Y轴电机散热改造，该结构同样可以适配其他采用Nema17规格步进电机的小型自动化设备、数控雕刻机、小型皮带输送机的驱动端散热改造，只需要确认电机安装端面的卡扣间距与行程预留空间符合要求即可直接使用。不同于通用型的散热风扇支架，这款结构的风道走向完全贴合Y轴运动时的空间布局，风道外壳的圆角过渡处理既避免了尖锐边角在设备运动时剐蹭拖链或者线材，也能够减少气流在风道内部的湍流损耗，让冷却气流更平顺地输送到目标散热区域。在长时间连续运行的测试工况下，搭配4010轴流风扇使用时，能够将高负载运行的Nema17步进电机外壳温度控制在45摄氏度以内，相比无风道直吹的散热方案，降温幅度提升接近40%，同时因为气流被完全约束在风道内部，不会直吹打印区域造成PLA、ABS等打印耗材的模型翘边问题，完美适配封闭机箱类的桌面3D打印设备使用。

　　从结构建模的细节处理来看，所有卡扣位置的配合公差预留了0.2mm的间隙，既能够保证安装后的卡扣紧密度，不会因为设备往复运动的震动造成风道移位，也不会因为公差过小导致安装卡滞，适配FDM工艺3D打印的精度特性，不需要额外做支撑结构就可以直接打印成型，打印完成后仅需去除少量流道边缘的毛刺即可投入使用。风道内壁做了轻微的拔模斜度处理，既方便3D打印时的脱模，也能够进一步减少气流沿程阻力，提升出风口的实际风量。
