3030铝形槽B型挤压截面结构设计

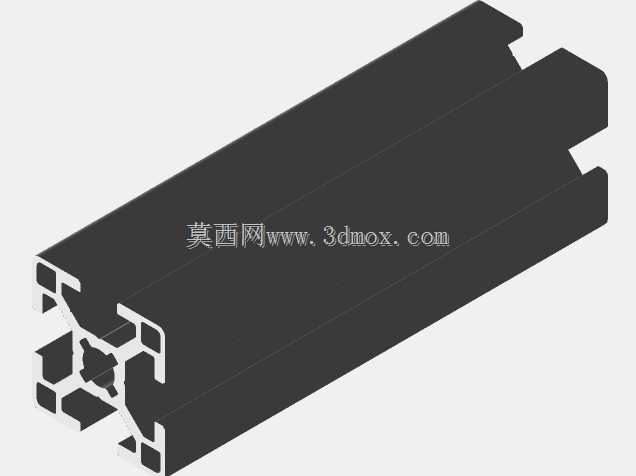

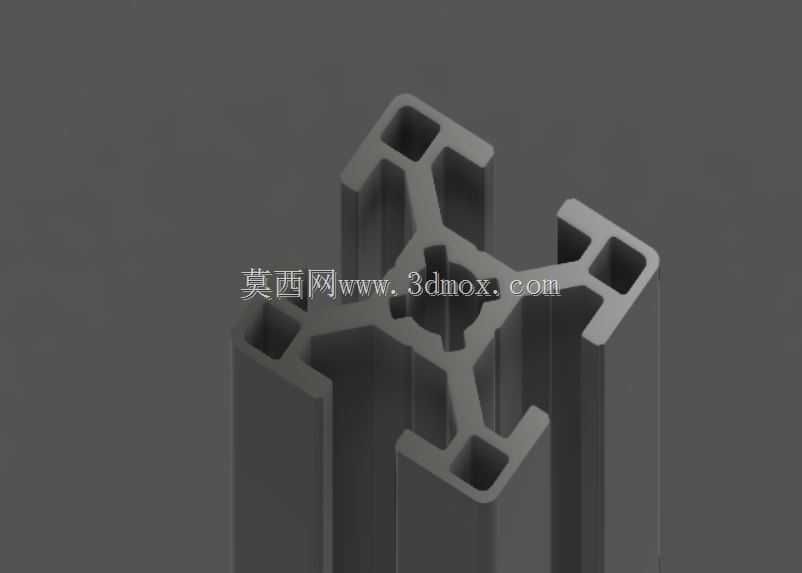

　　在非标自动化设备机架搭建、小型检测设备外框防护、生产线旁工位操作台的骨架搭建场景里，这类槽型挤压铝件是应用频次极高的基础构件，区别于传统方管焊接的机架结构，挤压铝型材无需焊接、可反复拆装调整的特性，能大幅缩短设备组装周期，也方便后期产线迭代时的结构改造。这款B型槽的3030规格铝挤压件，截面采用对称式四槽布局，中心区域做了十字加强筋结构，在控制单位米重的前提下，保证了截面的抗扭、抗弯性能，避免长跨度搭建时出现的挠度变形问题。从截面设计逻辑来看，四个方向的T型槽尺寸统一适配标准M6T型螺栓，安装时无需在型材上额外打孔攻丝，螺栓可直接沿槽道滑入任意位置锁紧，相邻型材连接时，配合直角角码、内置连接件就能完成90度拼接，

　　不需要复杂的加工工序，普通装配人员借助内六角扳手即可完成组装。槽道的开口尺寸做了限位设计，能防止T型螺栓在锁紧过程中出现转动滑脱，槽道内部的卡槽深度经过反复校核，既保证螺栓头有足够的咬合深度，不会在设备运行振动时出现松脱，又不会因为槽深过大浪费型材截面的有效承重空间。型材的四个外角做了R1.5的圆角过渡，避免装配过程中尖锐边角划伤操作人员，同时也能让框架外装的亚克力防护板、钣金门板贴合更紧密，减少拼接缝隙。在实际选型应用中，这款3030规格的型材单米承重能满足大部分轻型设备的框架需求，比如桌面式小型测试设备的外框、车间物料周转车的骨架、设备旁的工具挂板支架，都可以采用这款型材搭建，当搭建跨度超过800mm时，

　　可在型材内腔穿入钢质加强衬条，进一步提升长跨距下的结构刚性，避免框架晃动。挤压成型的工艺特性决定了这款型材的截面一致性极高，批量采购时每根型材的槽道尺寸、外形公差都能控制在±0.2mm以内，装配时不会出现不同批次配件无法适配的问题。型材表面经过阳极氧化处理，表层形成的氧化膜能提升铝材的耐腐蚀性能，在车间有少量切削液、润滑油飞溅的环境下，也不会轻易出现表面锈蚀发乌的情况，同时氧化后的哑光银表面质感均匀，不需要额外做表面喷涂处理，就能满足设备外观的整洁度要求。在安装边界上，这款型材的截面外形尺寸为30mm×30mm，相邻两根型材直角拼接时，外轮廓不会出现突出的连接结构，框架整体的外尺寸计算非常便捷，设计人员在做框架三维布局时，

　　直接按照30mm的整数倍排布型材即可，不需要额外预留连接配件的避让空间。槽道内部可搭配弹性螺母、滑块螺母等不同配件，除了框架主体拼接外，还可以在槽道上安装传感器支架、走线槽、照明灯具、操作面板等附属配件，所有附件都能沿槽道灵活调整位置，不需要在型材上二次加工，后期调整设备布局时，只需要松开螺栓就能移动配件位置，不会破坏型材本身的结构。对比同规格的A型槽铝型材，这款B型槽的槽壁厚度做了加厚处理，槽道侧壁的抗变形能力更强，当螺栓锁紧扭矩达到标准值时，槽壁不会出现向内凹陷变形的问题，连接节点的长期稳定性更好，在设备需要频繁移动、存在一定振动的工况下，连接位置不容易出现松动移位。在做三维建模时，这款型材的截面草图需要重点标注槽道的开口宽度、槽内空腔尺寸、中心加强筋的厚度、外圆角半径等关键参数，拉伸特征生成实体后，可根据实际使用长度截取对应尺寸，同时要注意在型材两端安装端盖时，预留1mm的端盖装配余量，避免端盖无法完全卡入型材端面。
