四缸发动机排气歧管结构设计

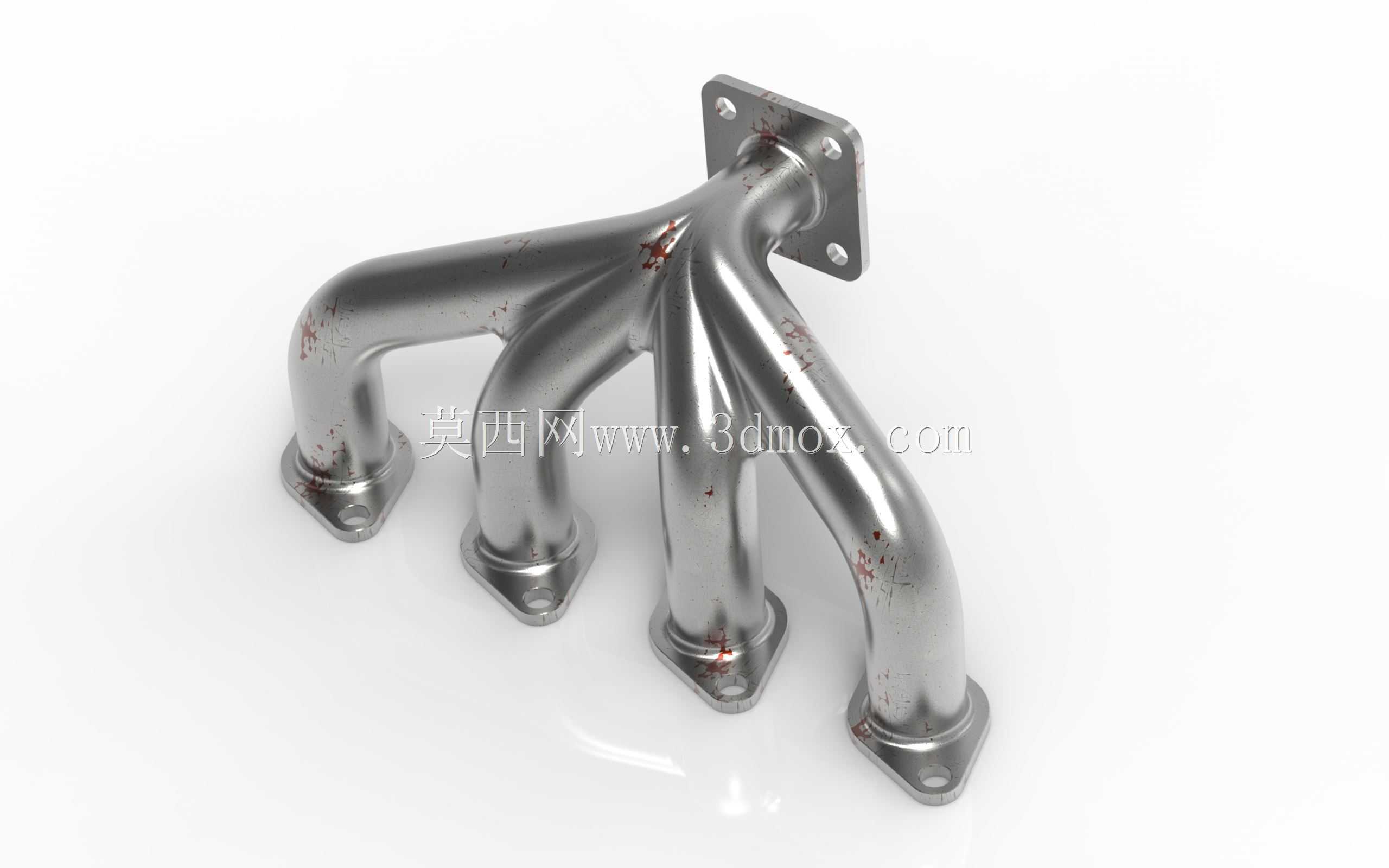

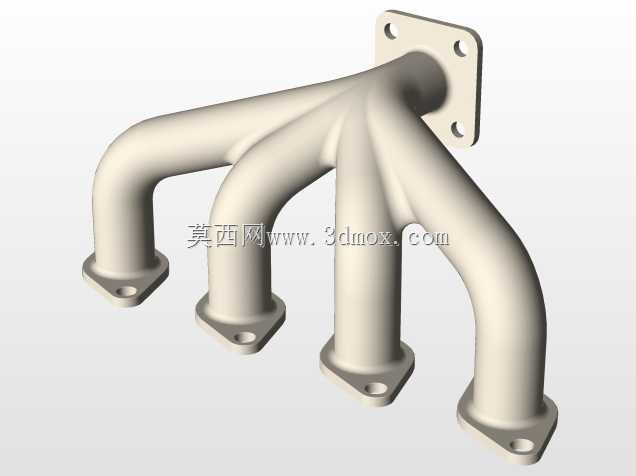

　　在小排量四缸内燃机的排气系统布局中，排气歧管是衔接气缸盖排气口与下游排气催化装置、消音总成的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干涉程度以及整机动力输出表现。这款歧管采用四合一汇聚式结构，四个进气端分别对应直列四缸发动机的各缸排气出口，每个进气端都设置了独立的安装法兰，法兰面预留螺栓过孔，可直接通过缸盖螺栓与气缸盖排气侧端面贴合密封，安装时需匹配对应厚度的金属密封垫片，避免高温高压排气泄漏。进气法兰的安装孔位间距严格匹配对应机型的缸盖排气口布局，孔位公差控制在±0.1mm范围内，保证装配时无强制对位应力，防止长期高温工况下法兰面变形漏气。四个支管采用不等长弯曲走向设计，弯曲段全部采用大圆弧过渡结构，

　　避免管路出现直角弯折造成的排气阻力激增，同时通过各支管长度的差异化匹配，错开各缸的排气脉冲峰值，减少相邻气缸排气时的气流干涉，降低排气背压，让各缸排气都能顺畅汇入主汇合腔。支管的管壁厚度均匀，过渡区域无壁厚突变，可有效降低高温排气流经时的热应力集中，减少长期冷热交替工况下的开裂风险。歧管的出气端设置方形连接法兰，法兰面四个角预留安装孔，用于对接下游的三元催化器入口或者涡轮增压器的进气壳，法兰的密封面平面度要求控制在0.05mm以内，保证高温高压下的密封可靠性。从安装边界来看，四个进气法兰的分布间距适配常规1.5L-2.0L排量直列四缸汽油机的缸盖尺寸，整体管路走向避开了发动机舱内的防火墙、悬置支架以及周边线束管路的安装空间，

　　装车后不会与周边部件发生运动干涉。设计过程中需要重点考虑各支管的气流顺畅度，通过调整弯曲半径和管路走向，让各缸排出的废气在汇合腔处形成有序的气流流向，避免气流在汇合处形成紊流增加排气阻力。同时歧管的结构强度需要满足发动机全工况下的振动要求，支管与法兰的连接位置做了圆弧过渡加强，避免振动疲劳断裂。这类排气歧管除了适配民用小排量乘用车的自然吸气发动机，也可用于小型固定式发电机组、小型工程机械的动力单元排气系统，在满足排气导流功能的前提下，兼顾结构紧凑性与安装便利性，不需要额外改动发动机原有缸盖结构即可直接装配替换。在建模过程中，需要重点校核各支管的弯曲段曲率，确保管路内部无凸起、凹陷等结构缺陷，避免影响气流流速，

　　同时各法兰的安装孔位需要与对接部件的孔位完全匹配，减少现场装配时的修配工作量。另外，歧管的整体重量控制也在设计考量范围内，在保证结构强度和耐热变形能力的前提下，适当优化管壁厚度和法兰厚度，降低整机的附属部件重量，间接提升车辆的动力响应表现。汇合腔的容积设计也经过匹配，既不会因为容积过小造成排气脉冲相互冲击，也不会因为容积过大导致排气温度下降过快，影响下游三元催化器的起燃效率。
