金色40W带TTL激光功能模块结构设计

在桌面级激光加工设备、小型自动化打标单元、嵌入式激光切割模组的集成开发过程中，激光发生模块的结构适配性一直是结构工程师选型时的核心考量点，这款40W功率的金色激光模块，正是针对紧凑空间集成场景做的全结构还原设计。从实际应用场景来看，这类模块常被搭载在小型数控雕刻机的Z轴滑台末端，配合运动控制卡完成薄木板、亚克力、皮革等非金属材料的表面打标与浅切割作业，也可作为自动化产线在线打码单元的核心发生部件，安装在流水线支架上完成产品表面的序列号、标识图案的连续刻印，部分DIY类激光设备开发者也会选用同规格模块搭建定制化的激光加工工作站。

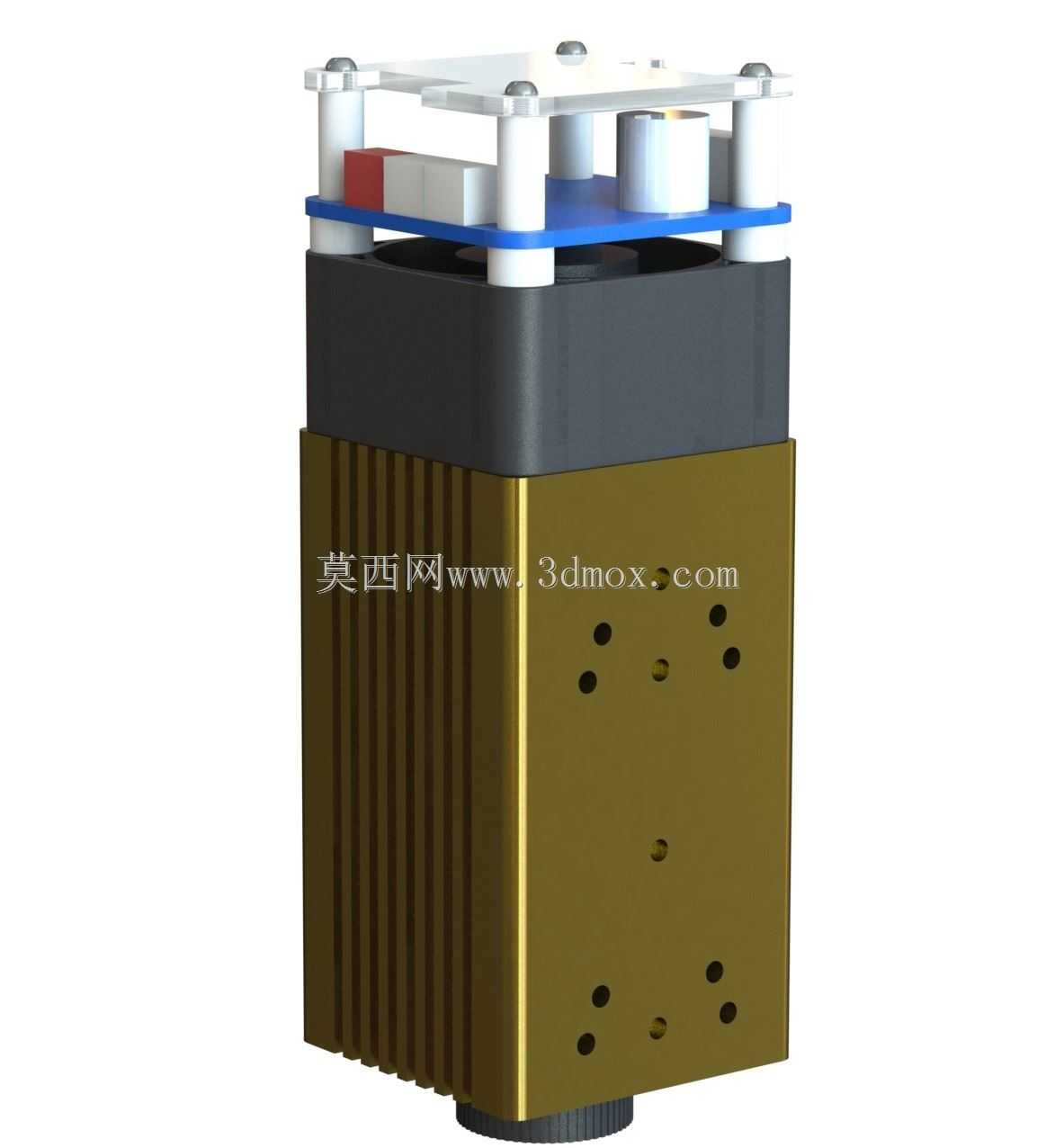

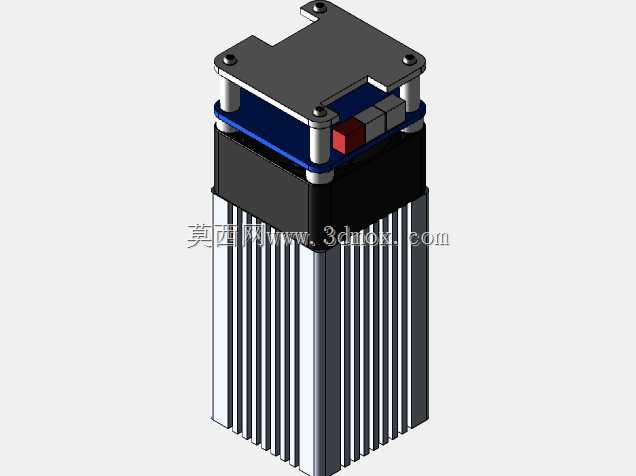

从功能特性来看，这款模块集成了TTL信号调制接口，可直接对接通用运动控制卡的PWM输出端口，无需额外加装信号转换板卡就能实现激光功率的实时调节与出光开关控制，适配绝大多数开源与商用的激光控制方案。模块下部的金色壳体为一体化散热结构，外壁做了密集的竖向散热鳍片设计，可在连续满功率出光作业时将核心激光二极管的工作温度控制在合理区间，避免因过热导致的功率衰减与寿命缩短，上部的蓝色安装板为光学组件与驱动电路的承载基座，通过四根绝缘支撑柱与下部散热壳体连接，既保证了结构连接强度，也实现了驱动电路与散热壳体之间的电气隔离，避免金属壳体带电带来的安全隐患。

做这类集成类激光模块的结构设计时，核心要解决的是孔位精度与安装边界的匹配问题，很多工程师在做设备集成时经常遇到外购模块安装孔位与现有滑台不匹配、模块外形与周边运动部件产生干涉的问题，这款模型在设计时完整还原了模块所有的安装定位孔位，包括散热壳体侧面的多组M3螺纹安装孔、上部蓝色安装板的定位孔位，所有孔位的位置度公差控制在0.1mm以内，可直接导入设备装配体中完成干涉检查与安装板的配套设计。从外形尺寸边界来看，模块整体为方柱式结构，下部散热段的截面尺寸适配常规40mm规格的设备安装夹具，上部组件的外轮廓不超出下部散热段的截面边界，在做Z轴滑台配套设计时，无需额外预留上部的避让空间，可直接沿用常规40mm直径主轴的安装空间尺寸，降低现有设备改装的结构改造成本。

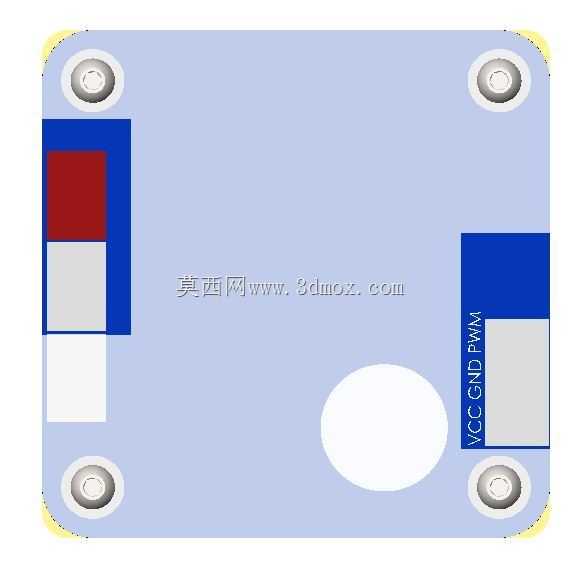

在结构细节处理上，模块上部的驱动电路区域做了分层布局设计，滤波电容、驱动芯片、接线端子的位置都做了准确还原，工程师在做配套的外罩设计时，可直接根据模型的上部轮廓确定外罩的内部空腔尺寸，避免出现外罩与内部电子元件干涉的问题。散热壳体侧面的安装孔分为上下两组，下部孔位用于将模块固定在设备的安装夹具上，上部孔位可用于安装辅助定位的红光指示器、吹气喷嘴等配套附件，无需在散热壳体上额外钻孔，破坏原有散热结构的完整性。模块顶部的接线端子位置也做了准确还原，在做设备布线设计时，可提前规划线缆的弯曲半径与走线路径，避免设备运动过程中线缆与周边部件产生拉扯磨损。

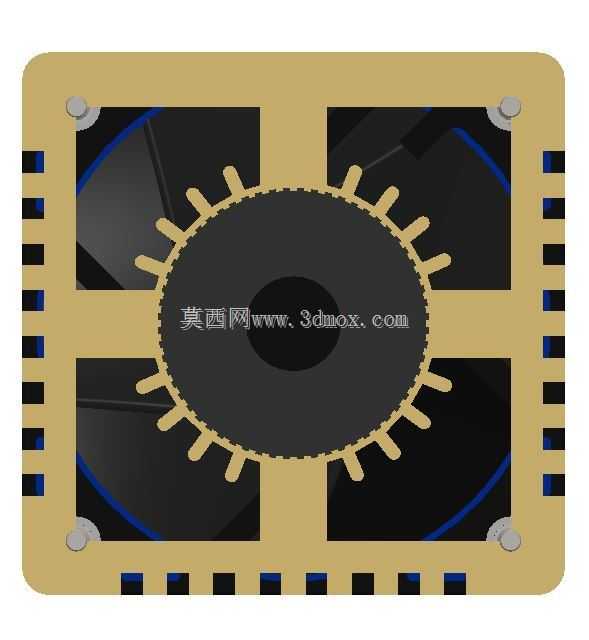

对于需要做设备集成的结构工程师来说，这类完整还原的模块模型可大幅缩短前期方案设计的周期，无需手动测绘外购件的外形与孔位，直接将模型导入装配体就能完成整体布局设计，也可通过模型提前验证模块与周边结构的干涉情况，避免加工装配阶段才发现尺寸不匹配的问题。在做配套的散热风道设计时，也可根据模块散热鳍片的朝向与间距，确定散热风扇的安装位置与吹风方向，保证散热气流能够顺着鳍片间隙流通，最大化散热效率。针对TTL接口的接线位置，模型也还原了接口的凸起高度与引脚排布，在做接线端的固定结构设计时，可准确预留接口的插拔空间，方便后期的接线与维护操作。
