微型压缩空气驱动动力装置结构设计

　　在小型气动动力输出场景中，这类微型压缩空气驱动的动力装置常被用于教学演示、小型气动工具动力源、桌面级实验装置动力单元等场景，相比传统燃油动力单元，它不需要复杂的燃油供给与点火系统，依靠压缩空气的膨胀做功即可输出旋转动力，整体结构紧凑，运行过程无燃烧排放，适合在封闭室内实验环境、对防爆有要求的小型作业场景中使用。从结构设计逻辑来看，这套装置的核心做功单元采用了径向配气的结构布局，压缩空气通过进气接口进入配气腔后，通过配气轴的相位切换，依次向不同的做功气缸送入高压空气，推动活塞做往复运动，再通过曲柄连杆机构将活塞的直线往复运动转化为曲轴的旋转运动，最终从动力输出轴端输出扭矩。设计过程中需要重点考虑配气相位与活塞行程的匹配关系，

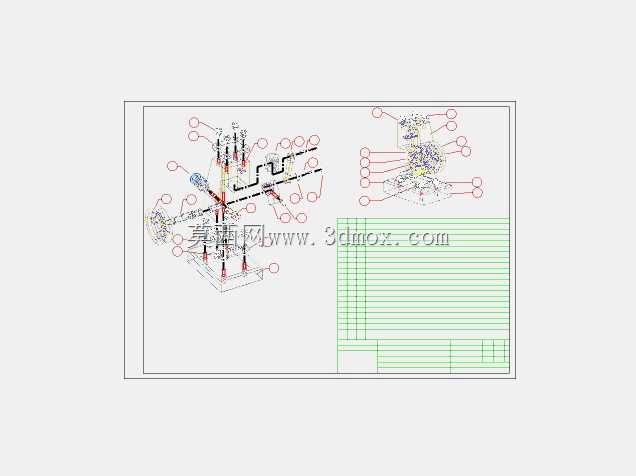

　　配气口的开启关闭时机需要严格对应活塞的上下止点位置，避免出现高压空气提前泄漏导致做功效率下降的问题，同时各气缸的进气时序需要均匀错开，保证曲轴输出的扭矩波动控制在合理范围内，降低运行过程中的振动。从外形尺寸与安装边界来看，整套装置的主体结构采用集成式布局，将配气单元、做功气缸、曲柄连杆机构、输出轴端集成在同一安装基座上，整体外轮廓尺寸控制在手掌级大小，基座上预留了四个标准安装孔位，可直接固定在实验台架或者小型设备的安装面板上，进气接口采用通用的微型气动快插接口规格，可直接对接常规实验室的压缩空气管路，不需要额外制作转接接头。在零件设计细节上，活塞与气缸壁的配合间隙经过反复校核，既保证活塞运动过程中不会出现卡滞，

　　又能尽可能降低压缩空气的泄漏量，曲柄部分采用偏心轴与连杆大头的配合结构，连杆小头通过活塞销与活塞连接，所有运动副的位置都预留了润滑脂存储槽，可在装配时填充低温润滑脂，保证长时间运行下的磨损量控制在合理范围。配气轴与壳体之间的密封采用微型O型圈结构，密封槽的尺寸公差按照气动元件的通用密封标准设计，可承受0.6-0.8MPa的常规压缩空气工作压力，不会出现明显的漏气问题。输出轴端采用标准的微型轴径设计，可通过联轴器直接连接小型负载，比如微型发电机、小型传送带驱动轮、教学演示用的负载转盘等，不需要额外加工转接轴。这套装置的结构拆解后可清晰展示气动动力的完整做功流程，对于理解气动发动机的工作原理、配气机构的设计逻辑、

　　曲柄连杆机构的运动转化过程有很强的参考价值，在结构设计过程中，所有零件的壁厚都经过强度校核，在采用常规铝合金或者工程塑料加工的情况下，可承受额定工作压力下的载荷，不会出现壳体变形或者零件断裂的问题。同时整体结构没有复杂的异形曲面，大部分零件都可以通过常规的车削、铣削工艺加工完成，加工门槛较低，适合作为机械专业学生的课程设计、创新实验的参考结构，也可作为小型气动设备研发过程中的动力单元参考方案，在实际选型应用时，可根据需要的输出扭矩大小，等比例调整气缸直径、活塞行程的参数，匹配不同压力等级的压缩空气供给，即可适配不同的负载需求。
