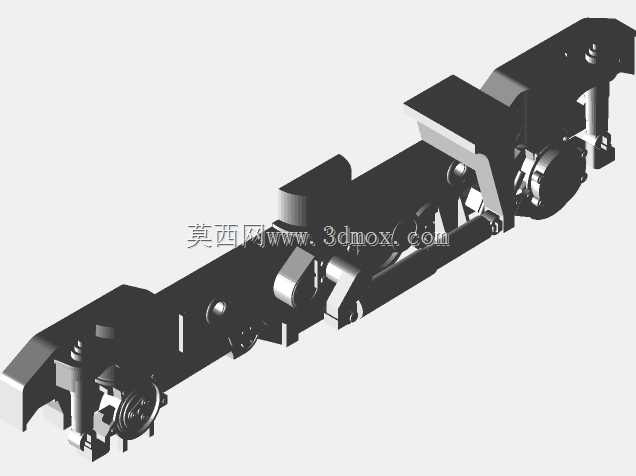

轨道车辆走行部承载转向架结构

　　轨道车辆走行部的核心承载结构，直接决定车辆运行的平稳性、承载能力与曲线通过性能，整套结构的建模完全围绕线路运行的实际工况展开，没有冗余的装饰性结构，每一处连接位、安装面都对应实际装配的公差配合要求。从实际应用场景来看，这类结构广泛应用于城轨车辆、干线客货运列车的走行系统，承担整节车体的全部垂向载荷，同时传递牵引与制动过程中的纵向力，以及过曲线时的横向冲击力，所有受力路径的设计都经过多轮载荷迭代校核，避免应力集中带来的结构疲劳风险。

　　整套结构的核心承载基体为焊接式构架，采用箱型截面的侧梁与横梁组焊而成，侧梁的下平面预留了轴箱弹簧的安装定位座，定位座的加工面平面度要求控制在0.1mm以内，保证弹簧受力均匀，不会出现偏载导致的弹簧过早失效；横梁位置集成了制动单元的安装支架、牵引拉杆的连接座，所有安装孔位的位置度公差严格控制在0.2mm范围内，满足现场装配时的互换性要求，不需要额外修配即可完成部件组装。

　　走行轮对部分采用整体辗钢车轮搭配空心车轴的结构，车轮踏面采用磨耗型廓形，匹配国内常用的60kg/m钢轨廓形，能够降低轮轨接触应力，减少轮轨磨耗，延长镟轮周期；轴箱部分采用转臂式定位结构，转臂一端通过橡胶节点与构架侧梁连接，另一端通过轴箱轴承与车轴配合，这种定位方式能够在保证纵向定位刚度的同时，提供合适的横向弹性，兼顾直线运行的稳定性与曲线通过的柔顺性，避免过曲线时轮缘贴靠压力过大导致的轮缘异常磨耗。

　　一系悬挂采用钢弹簧搭配垂向减振器的结构，弹簧的刚度参数经过匹配计算，能够有效过滤钢轨接头、轨道不平顺带来的高频振动，避免振动直接传递到构架与车体；垂向减振器的安装座预留了足够的拆装空间，日常维护时不需要拆卸其他部件即可完成减振器的更换作业，降低运维的时间成本。基础制动单元采用轮盘式制动结构，制动缸通过安装支架固定在构架横梁上，制动闸片的位置与车轮制动盘的间隙调整范围预留了单侧5-10mm的调整量，能够适应闸片磨耗后的间隙补偿需求，不需要频繁调整即可保证制动响应速度。

　　整套结构的安装边界完全符合标准轨距车辆的限界要求，整体宽度控制在车辆限界允许的范围内，最外侧部件与轨道中心的距离满足GB146.1规定的机车车辆限界要求，不会出现运行过程中与线路周边设备侵限的风险；结构底部与轨面的最小距离满足车辆过岔、通过轨道不平顺区段的安全间隙要求，即使在最大垂向载荷下的弹簧压缩工况下，也不会出现部件碰擦轨面的问题。

　　建模过程中所有运动部件的运动间隙都经过仿真校核，轮对相对于构架的最大横移量、垂向跳动量都预留了足够的安全间隙，不会在极限工况下出现部件之间的运动干涉；各连接部位的紧固件规格、防松结构都按照轨道交通行业的标准选型，关键受力部位的螺栓采用10.9级高强度螺栓，搭配防松垫圈与止动垫片，满足长期振动工况下的连接可靠性要求，不会出现螺栓松动导致的结构故障。

　　从设计思路来看，整套结构没有追求过度轻量化而牺牲结构强度，所有受力截面的尺寸都按照1.5倍的额定载荷进行强度校核，关键应力集中部位采用圆弧过渡、加强筋补强的方式降低应力峰值，保证结构在30年的设计寿命周期内，不会出现疲劳裂纹等结构失效问题；同时兼顾了运维的便利性，所有易损部件都布置在易于接近的位置，日常检查、部件更换都不需要拆解核心承载结构，大幅降低全生命周期的维护成本。
